烟气道安装施工方案

烟气道安装施工方案_第1页
1/7
烟气道安装施工方案_第2页
2/7

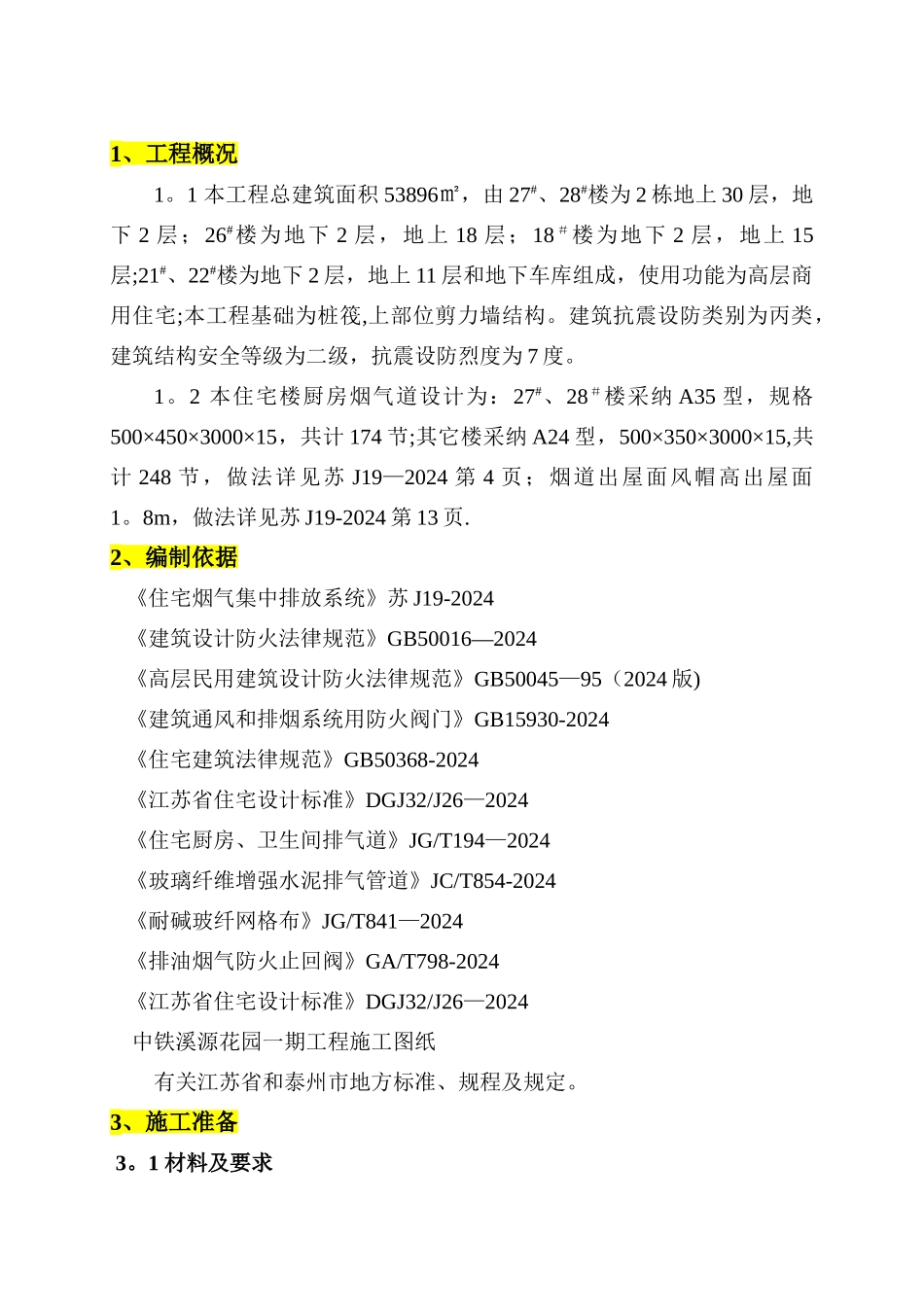

烟气道安装施工方案_第3页
3/7
厨房烟气道安装厨房烟气道安装施工方案 编 制 人 : 审 核 人 : 审 批 人 : 二○一四年八月1、工程概况1。1 本工程总建筑面积 53896㎡,由 27#、28#楼为 2 栋地上 30 层,地下 2 层;26#楼为地下 2 层,地上 18 层;18 #楼为地下 2 层,地上 15层;21#、22#楼为地下 2 层,地上 11 层和地下车库组成,使用功能为高层商用住宅;本工程基础为桩筏,上部位剪力墙结构。建筑抗震设防类别为丙类,建筑结构安全等级为二级,抗震设防烈度为 7 度。1。2 本住宅楼厨房烟气道设计为:27#、28#楼采纳 A35 型,规格500×450×3000×15,共计 174 节;其它楼采纳 A24 型,500×350×3000×15,共计 248 节,做法详见苏 J19—2024 第 4 页;烟道出屋面风帽高出屋面1。8m,做法详见苏 J19-2024 第 13 页.2、编制依据 《住宅烟气集中排放系统》苏 J19-2024 《建筑设计防火法律规范》GB50016—2024 《高层民用建筑设计防火法律规范》GB50045—95(2024 版) 《建筑通风和排烟系统用防火阀门》GB15930-2024 《住宅建筑法律规范》GB50368-2024 《江苏省住宅设计标准》DGJ32/J26—2024 《住宅厨房、卫生间排气道》JG/T194—2024 《玻璃纤维增强水泥排气管道》JC/T854-2024 《耐碱玻纤网格布》JG/T841—2024 《排油烟气防火止回阀》GA/T798-2024 《江苏省住宅设计标准》DGJ32/J26—2024 中铁溪源花园一期工程施工图纸有关江苏省和泰州市地方标准、规程及规定。3、施工准备 3。1 材料及要求 3.1。1 所用材料的品种、规格应符合设计和法律规范要求,烟气道选用图集苏 J19—2024。 3。1.2 烟气道:强度、壁厚、规格长度应符合要求,无裂缝,表面平整。 3.1。3 其它材料:水泥、砂子、石子、油膏、玻璃胶等。 3。2 主要机具: 3。2.1 机械:切割机、开孔器 3.2。2 用具:硬木方、木(铁)锤、钢堑子、折尺、直尺、线坠、铁抹子。 3.3 作业条件 3。3。1 预留洞口施工已完成,并将预留洞口内的钢筋、模板等杂物已清理洁净,经检查验收合格. 3.3。2 建筑物烟气道处墙体已完成,具备安装烟气道的条件. 3。3。3 为施工安装必须设有防护盖板,确保安装的操作安全。 3.3.4 烟气道进场垂直运输要轻抬轻放,要水平抬运,不可一头着地倾斜放置,将烟气道抬至洞口位置已备安装。4、施工工艺 4.1 工艺流程 成品烟道加工制作(现场外加工)→弹控制线→吊线修正预留洞→定位安装烟气道→吊线修正...
