烤漆玻璃施工工艺

烤漆玻璃施工工艺_第1页
1/3
烤漆玻璃施工工艺_第2页
2/3
烤漆玻璃施工工艺_第3页
3/3

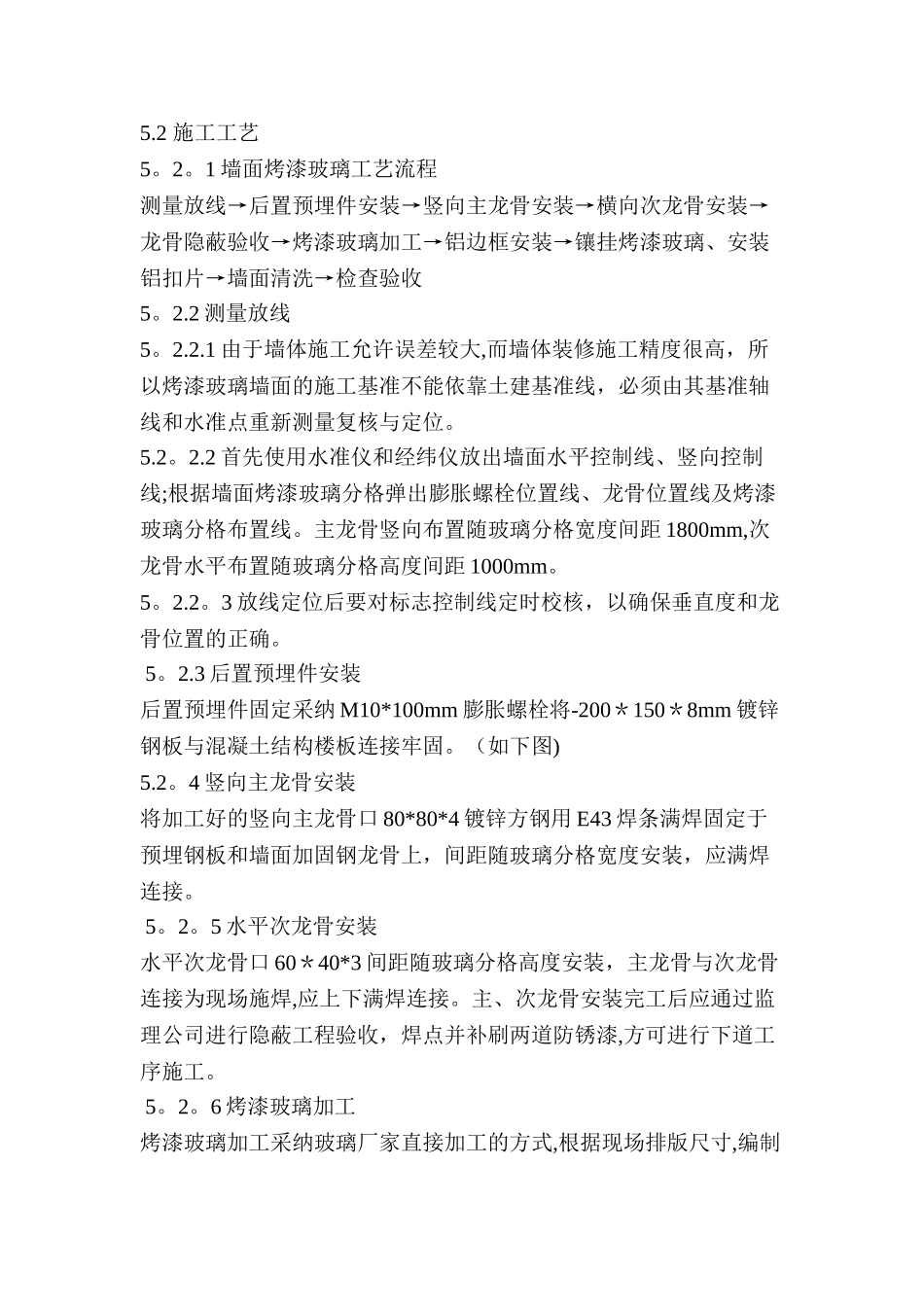

5.2 施工工艺 5。2。1 墙面烤漆玻璃工艺流程 测量放线→后置预埋件安装→竖向主龙骨安装→横向次龙骨安装→龙骨隐蔽验收→烤漆玻璃加工→铝边框安装→镶挂烤漆玻璃、安装铝扣片→墙面清洗→检查验收 5。2.2 测量放线 5。2.2.1 由于墙体施工允许误差较大,而墙体装修施工精度很高,所以烤漆玻璃墙面的施工基准不能依靠土建基准线,必须由其基准轴线和水准点重新测量复核与定位。 5.2。2.2 首先使用水准仪和经纬仪放出墙面水平控制线、竖向控制线;根据墙面烤漆玻璃分格弹出膨胀螺栓位置线、龙骨位置线及烤漆玻璃分格布置线。主龙骨竖向布置随玻璃分格宽度间距 1800mm,次龙骨水平布置随玻璃分格高度间距 1000mm。 5。2.2。3 放线定位后要对标志控制线定时校核,以确保垂直度和龙骨位置的正确。 5。2.3 后置预埋件安装 后置预埋件固定采纳 M10*100mm 膨胀螺栓将-200*150*8mm 镀锌钢板与混凝土结构楼板连接牢固。(如下图) 5.2。4 竖向主龙骨安装 将加工好的竖向主龙骨口 80*80*4 镀锌方钢用 E43 焊条满焊固定于预埋钢板和墙面加固钢龙骨上,间距随玻璃分格宽度安装,应满焊连接。 5。2。5 水平次龙骨安装 水平次龙骨口 60*40*3 间距随玻璃分格高度安装,主龙骨与次龙骨连接为现场施焊,应上下满焊连接。主、次龙骨安装完工后应通过监理公司进行隐蔽工程验收,焊点并补刷两道防锈漆,方可进行下道工序施工。 5。2。6 烤漆玻璃加工 烤漆玻璃加工采纳玻璃厂家直接加工的方式,根据现场排版尺寸,编制玻璃加工单,玻璃厂家根据加工单加工玻璃。 5.2。7 铝边框安装 把 L 型铝边框采纳自攻钉与横纵向钢龙骨固定。 5。2。8 镶挂烤漆玻璃、安装铝扣片 把加工好的烤漆玻璃嵌入铝边框料中,贴上密封条,并扣上铝扣片。烤漆玻璃安装采纳从下向上的顺序进行。 5。2.9 墙面清洗、验收 墙面烤漆玻璃镶挂完毕后,墙面及现场应及时清理洁净后报监理单位验收. 5.3 主要细部做法说明 5。3.1 墙面阳角部位采纳铝合金圆弧条做圆弧处理。(如下图)5.3.2 墙面消火栓采纳暗装处理方式,做整体烤漆玻璃门。(如下图) 5.3。3 墙面根部做 192 高 1.2 厚砂钢踢脚;墙面根部并设置防撞杆,防撞杆采纳 φ51*1。5mm 不锈钢管。(见附图) 5.3.4 墙面留缝处理:横向留缝 3mm,纵向留缝 20mm.并在安装铝边框前留缝中垫 70*4 铝合金装饰条,与铝边框一起采纳自攻钉与横纵龙骨固定.(见附图) 质量要求 6.1 保证项目 6.1....
