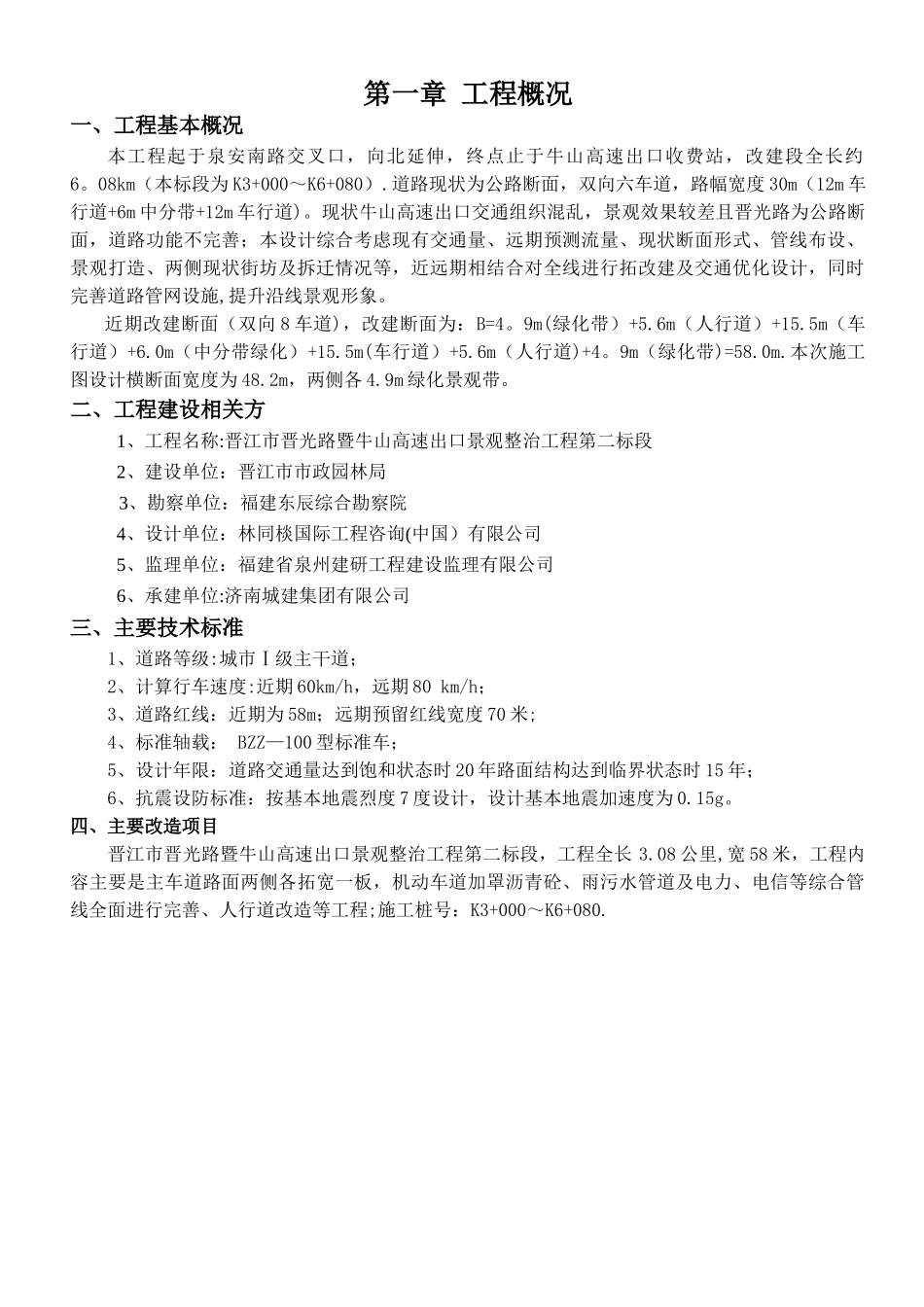

第一章 工程概况一、工程基本概况本工程起于泉安南路交叉口,向北延伸,终点止于牛山高速出口收费站,改建段全长约6。08km(本标段为 K3+000~K6+080).道路现状为公路断面,双向六车道,路幅宽度 30m(12m 车行道+6m 中分带+12m 车行道)。现状牛山高速出口交通组织混乱,景观效果较差且晋光路为公路断面,道路功能不完善;本设计综合考虑现有交通量、远期预测流量、现状断面形式、管线布设、景观打造、两侧现状街坊及拆迁情况等,近远期相结合对全线进行拓改建及交通优化设计,同时完善道路管网设施,提升沿线景观形象。近期改建断面(双向 8 车道),改建断面为:B=4。9m(绿化带)+5.6m(人行道)+15.5m(车行道)+6.0m(中分带绿化)+15.5m(车行道)+5.6m(人行道)+4。9m(绿化带)=58.0m.本次施工图设计横断面宽度为 48.2m,两侧各 4.9m 绿化景观带。二、工程建设相关方1、工程名称:晋江市晋光路暨牛山高速出口景观整治工程第二标段2、建设单位:晋江市市政园林局3、勘察单位:福建东辰综合勘察院4、设计单位:林同棪国际工程咨询(中国)有限公司5、监理单位:福建省泉州建研工程建设监理有限公司6、承建单位:济南城建集团有限公司三、主要技术标准1、道路等级:城市Ⅰ级主干道;2、计算行车速度:近期 60km/h,远期 80 km/h;3、道路红线:近期为 58m;远期预留红线宽度 70 米;4、标准轴载: BZZ—100 型标准车;5、设计年限:道路交通量达到饱和状态时 20 年路面结构达到临界状态时 15 年;6、抗震设防标准:按基本地震烈度 7 度设计,设计基本地震加速度为 0.15g。四、主要改造项目晋江市晋光路暨牛山高速出口景观整治工程第二标段,工程全长 3.08 公里,宽 58 米,工程内容主要是主车道路面两侧各拓宽一板,机动车道加罩沥青砼、雨污水管道及电力、电信等综合管线全面进行完善、人行道改造等工程;施工桩号:K3+000~K6+080.第二章 施工工艺1 适用范围适用于道路工程沥青混凝土路面的机械摊铺施工,本工程构造做法如下:1、路面设计以轴载 BZZ—100 作为标准轴载进行设计,路面结构如下(自上而下):1)、加罩路面结构层设计:主车道加罩路面结构为:4㎝SMA-13(SBS 改性)5㎝中粒式沥青混凝土 AC—20C(SBS 改性)粘层沥青+满铺玻纤格珊6cm 中粒式沥青混凝土 AC-20F粘层沥青+高强度抗拉防水卷材原水泥混凝土路面(现状砼路面铣刨 1cm,清洗,风干)总厚度 15㎝2)新建段路面结构层设计:新建主车道路面结构为...
