热控测量和控制仪表设备安装施工作业指导书VIP专享

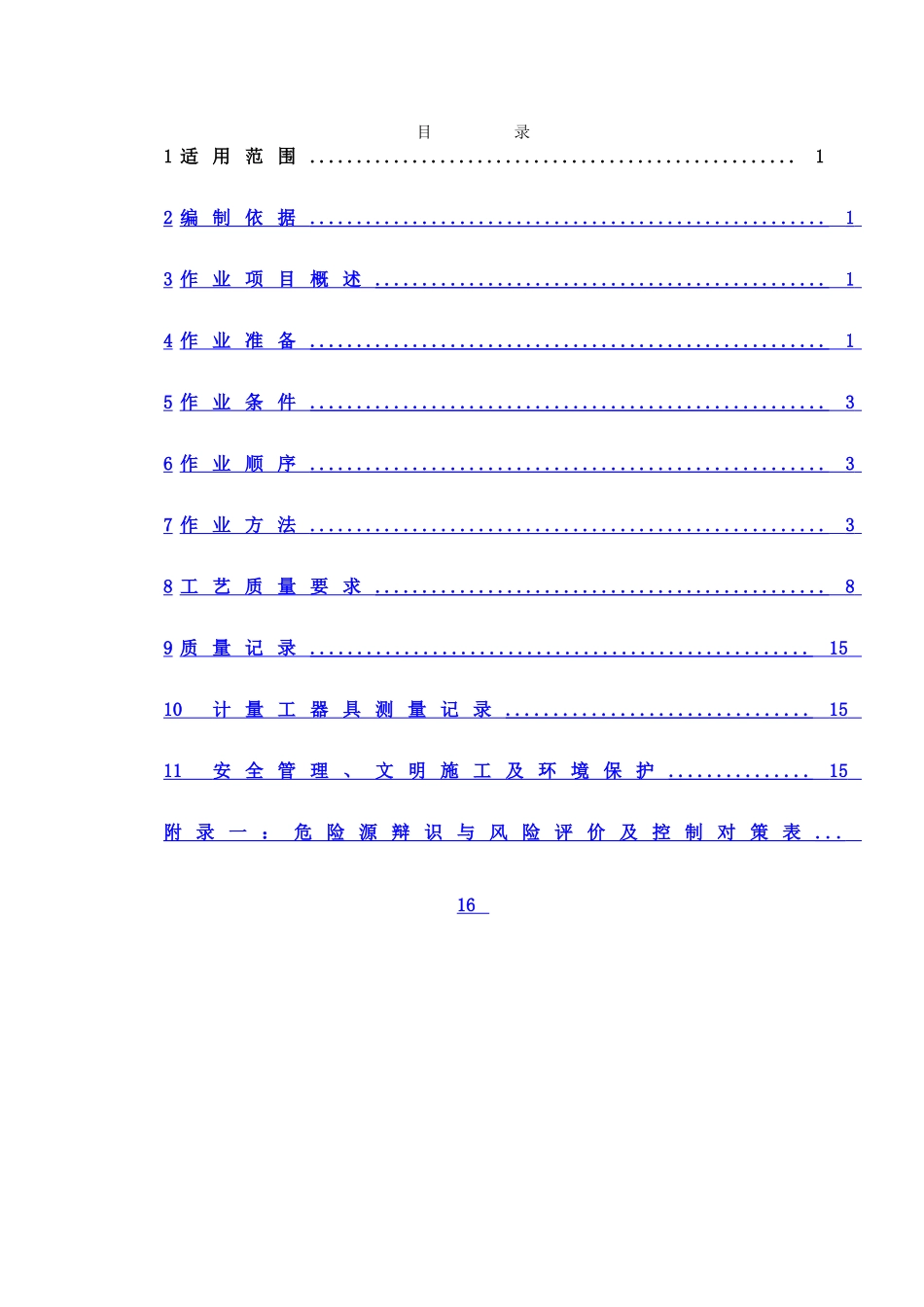

目 录1 适 用 范 围 ....................................................12 编 制 依 据 ....................................................... 1 3 作 业 项 目 概 述 ................................................ 1 4 作 业 准 备 ....................................................... 1 5 作 业 条 件 ....................................................... 3 6 作 业 顺 序 ....................................................... 3 7 作 业 方 法 ....................................................... 3 8 工 艺 质 量 要 求 ................................................ 8 9 质 量 记 录 ..................................................... 15 10 计 量 工 器 具 测 量 记 录 ................................ 15 11 安 全 管 理 、 文 明 施 工 及 环 境 保 护 ............... 15 附 录 一 ： 危 险 源 辩 识 与 风 险 评 价 及 控 制 对 策 表 ... 16 1 适用范围本作业指导书适用于 XX1＊300MW 工程压力变送器，差压变送器，涡街流量计，及压力、温度指示的就地指示仪表，电动执行机构，气动执行机构以及开关量仪表和分析器的安装。压力变送器包括：相对压力、绝对压力、真空压力等的测量;差压变送器用于差压、流量、液位等的测量。执行机构包括直行程和角行程两种，而直行程执行结构多为由制造厂配套组装好，可直接安装在调节阀的上部，故在此只对其底座的制作安装与角行程执行结构的底座的制作安装做施工说明。2 编制依据2.1《XX1*300MW 工程施工合同及其附件》；2.2华东电力设计院提供的施工图纸；2.3《XX1＊300MW 工程施工组织总设计》;2.4《XX1*300MW 工程热控专业施工组织设计》；2.5《电力建设安全工作规程》（火电部分）DL/5009.1—2024；2.6《 电 力 建 设 施 工 质 量 验 收 及 评 价 规 程 》 （ 热 工 仪 表 及 控 制 装 置 篇 ） DL/5009。1-2024；2.7《电力建设施工及验收法律规范》(热工自动化）DL/T5190。5-2024；2.8《火力发电厂焊接技术规程》DL/T869-2024;2.9《施工现场临时用电安全技术法律规范》JGJ46-2024；2.10xx 有限公司下发的质量/环境/职业健康安全整合型管理体系相关文件.3 作业项目概述测量和控...
