焊接球网架施工组织设计

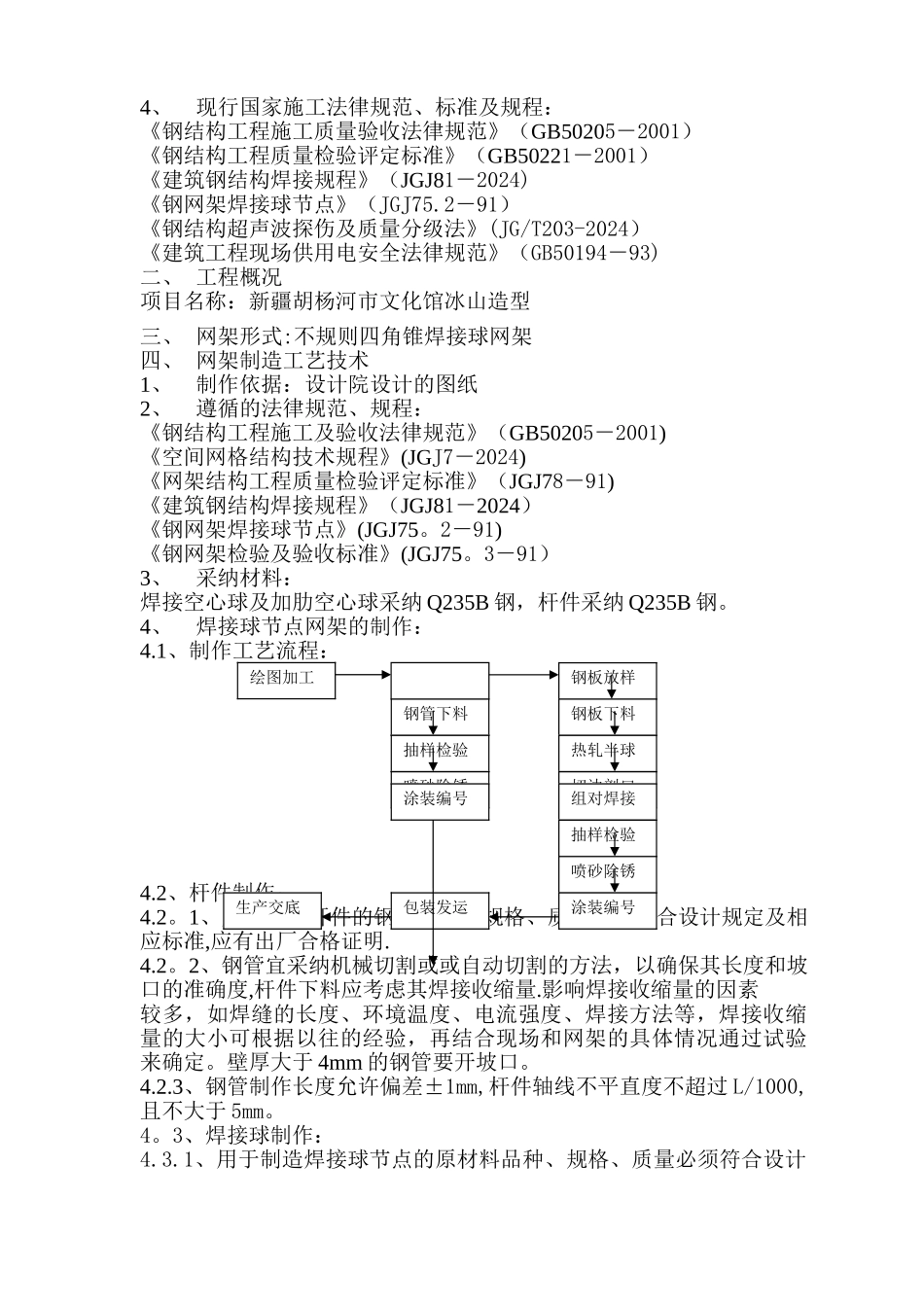

新疆胡杨河市文化馆冰山造型施工组织设计目 录一、编制依据………………………………………………………2 二、工程概况………………………………………………………2三、网架制造工艺技术……………………………………………2四、网架安装………………………………………………………6五、网架焊接工艺技术……………………………………………15六、管理机构与劳动力组织说明…………………………………21七、施工机械设备配备……………………………………………24八、质量保证措施…………………………………………………25九、安全保证措施…………………………………………………30十、工期保证措施…………………………………………………32一、编制依据1、根据设计院设计的图纸。2、现场勘探情况3、我公司施工类似钢结构工程施工经验4、现行国家施工法律规范、标准及规程：《钢结构工程施工质量验收法律规范》（GB50205－2001）《钢结构工程质量检验评定标准》（GB50221－2001）《建筑钢结构焊接规程》（JGJ81－2024)《钢网架焊接球节点》（JGJ75.2－91）《钢结构超声波探伤及质量分级法》(JG/T203-2024）《建筑工程现场供用电安全法律规范》（GB50194－93)二、 工程概况项目名称：新疆胡杨河市文化馆冰山造型三、 网架形式:不规则四角锥焊接球网架四、 网架制造工艺技术1、制作依据：设计院设计的图纸2、遵循的法律规范、规程：《钢结构工程施工及验收法律规范》（GB50205－2001)《空间网格结构技术规程》(JGJ7－2024)《网架结构工程质量检验评定标准》（JGJ78－91)《建筑钢结构焊接规程》（JGJ81－2024）《钢网架焊接球节点》(JGJ75。2－91)《钢网架检验及验收标准》(JGJ75。3－91）3、采纳材料：焊接空心球及加肋空心球采纳 Q235B 钢，杆件采纳 Q235B 钢。4、焊接球节点网架的制作：4.1、制作工艺流程： 4.2、杆件制作：4.2。1、用于制造杆件的钢材品种、规格、质量必须符合设计规定及相应标准,应有出厂合格证明.4.2。2、钢管宜采纳机械切割或或自动切割的方法，以确保其长度和坡口的准确度,杆件下料应考虑其焊接收缩量.影响焊接收缩量的因素较多，如焊缝的长度、环境温度、电流强度、焊接方法等，焊接收缩量的大小可根据以往的经验，再结合现场和网架的具体情况通过试验来确定。壁厚大于 4mm 的钢管要开坡口。4.2.3、钢管制作长度允许偏差±1mm,杆件轴线不平直度不超过 L/1000,且不大于 5mm。4。3、焊接球制作：4.3.1、用...
