照度测试方法及记录表

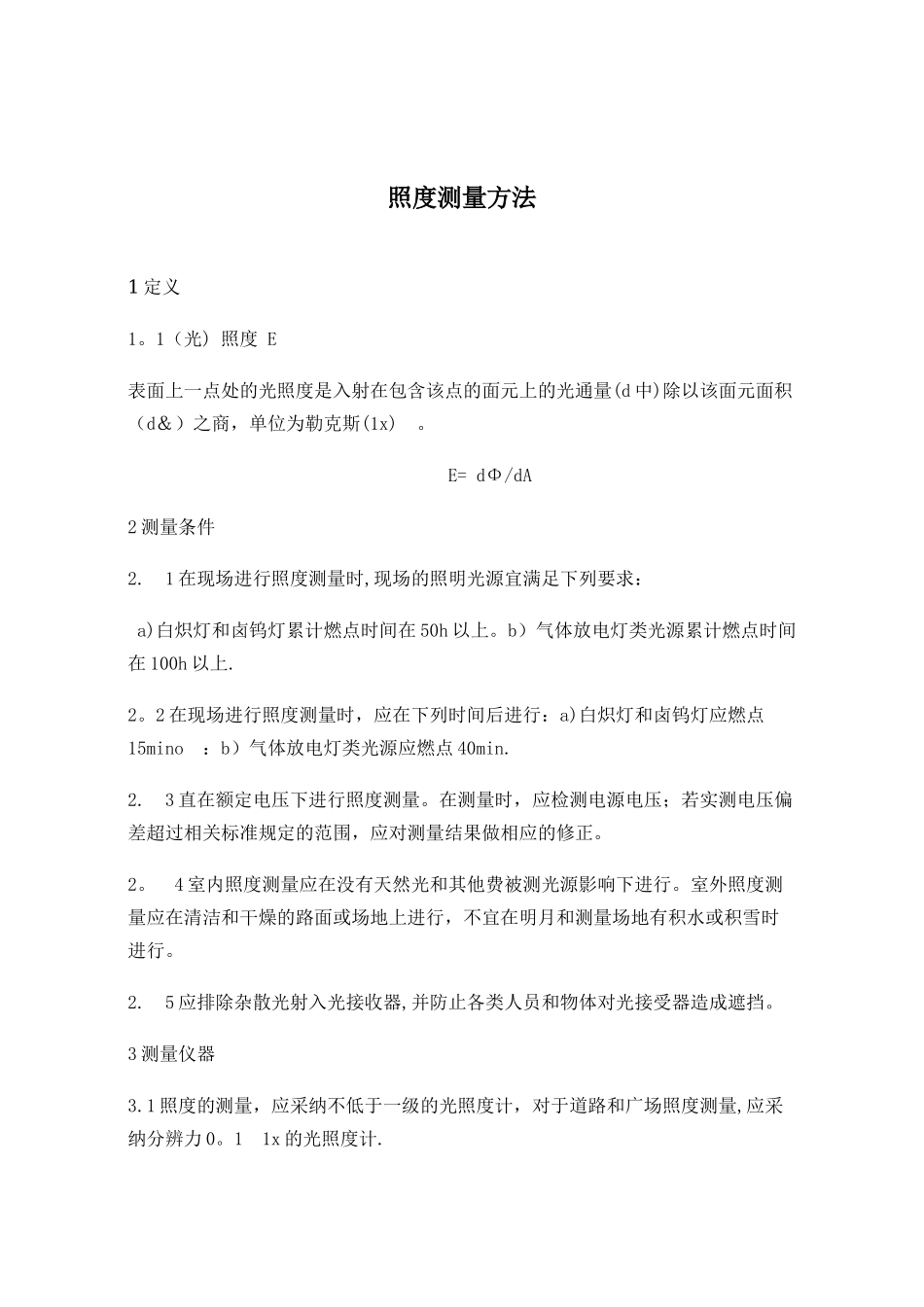

照度测试方法及记录表_第1页
1/4

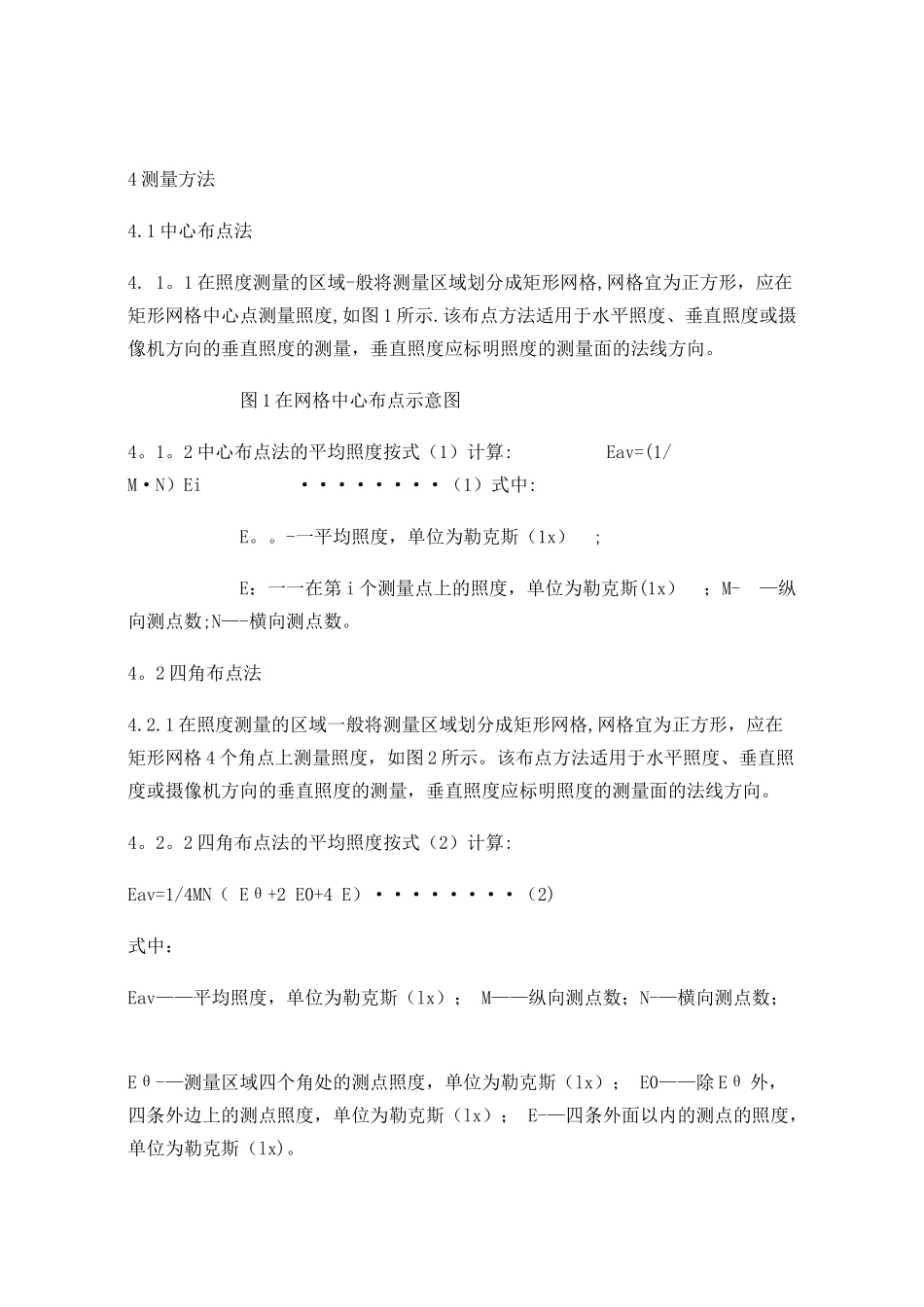

照度测试方法及记录表_第2页
2/4

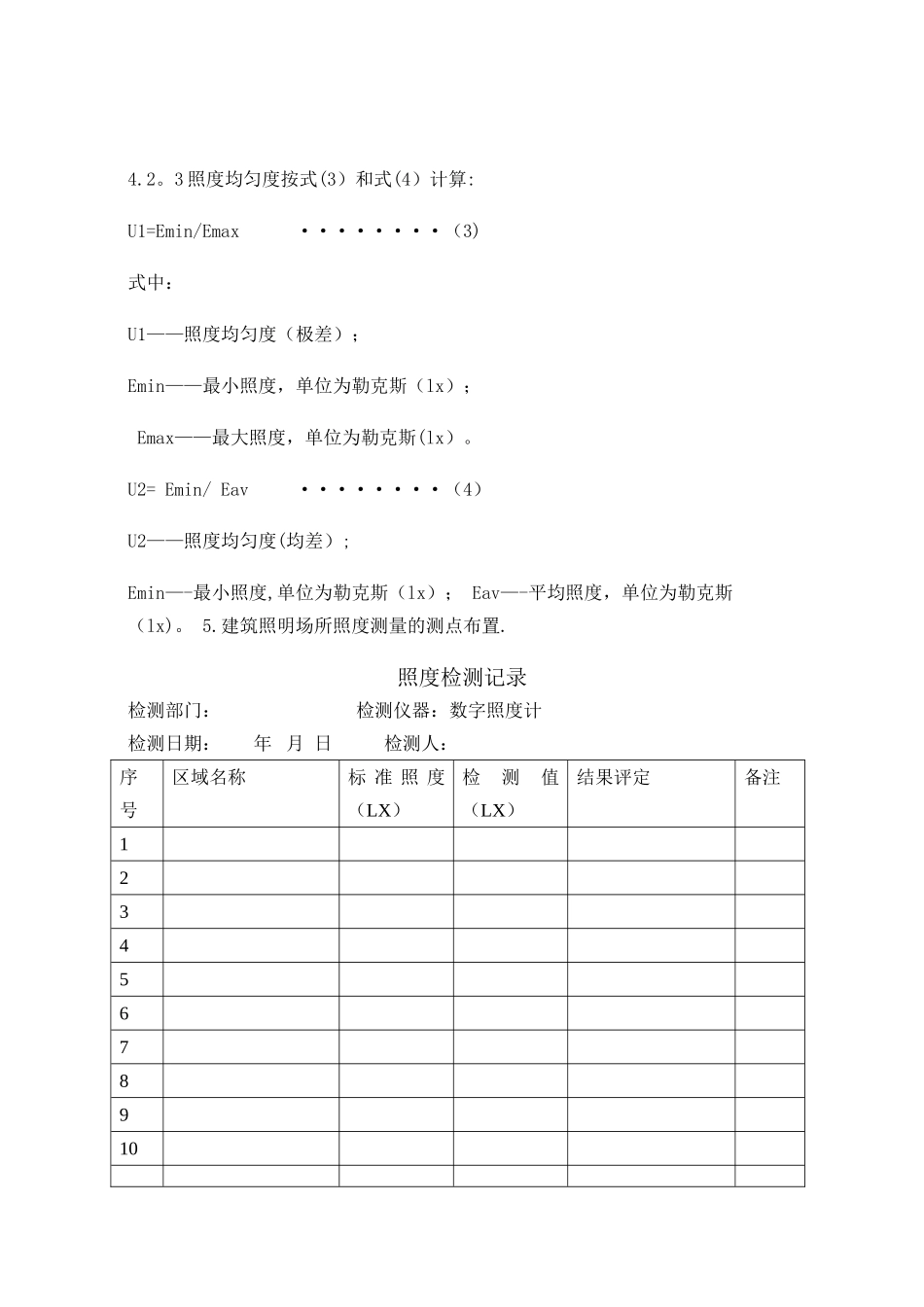

照度测试方法及记录表_第3页
3/4
照度测量方法 1 定义 1。1(光) 照度 E表面上一点处的光照度是入射在包含该点的面元上的光通量(d 中)除以该面元面积(d&)之商,单位为勒克斯(1x) 。 E= dΦ/dA2 测量条件2. 1 在现场进行照度测量时,现场的照明光源宜满足下列要求: a)白炽灯和卤钨灯累计燃点时间在 50h 以上。b)气体放电灯类光源累计燃点时间在 100h 以上.2。2 在现场进行照度测量时,应在下列时间后进行:a)白炽灯和卤钨灯应燃点15mino :b)气体放电灯类光源应燃点 40min.2. 3 直在额定电压下进行照度测量。在测量时,应检测电源电压;若实测电压偏差超过相关标准规定的范围,应对测量结果做相应的修正。2。 4 室内照度测量应在没有天然光和其他费被测光源影响下进行。室外照度测量应在清洁和干燥的路面或场地上进行,不宜在明月和测量场地有积水或积雪时进行。2. 5 应排除杂散光射入光接收器,并防止各类人员和物体对光接受器造成遮挡。3 测量仪器3.1 照度的测量,应采纳不低于一级的光照度计,对于道路和广场照度测量,应采纳分辨力 0。1 1x 的光照度计.4 测量方法4.1 中心布点法4. 1。1 在照度测量的区域-般将测量区域划分成矩形网格,网格宜为正方形,应在矩形网格中心点测量照度,如图 1 所示.该布点方法适用于水平照度、垂直照度或摄像机方向的垂直照度的测量,垂直照度应标明照度的测量面的法线方向。 图 1 在网格中心布点示意图4。1。2 中心布点法的平均照度按式(1)计算: Eav=(1/M·N)Ei ········(1)式中: E。。-一平均照度,单位为勒克斯(1x) ; E:一一在第 i 个测量点上的照度,单位为勒克斯(1x) ;M- —纵向测点数;N—-横向测点数。4。2 四角布点法4.2.1 在照度测量的区域一般将测量区域划分成矩形网格,网格宜为正方形,应在矩形网格 4 个角点上测量照度,如图 2 所示。该布点方法适用于水平照度、垂直照度或摄像机方向的垂直照度的测量,垂直照度应标明照度的测量面的法线方向。4。2。2 四角布点法的平均照度按式(2)计算: Eav=1/4MN( Eθ+2 E0+4 E)········(2) 式中: Eav——平均照度,单位为勒克斯(lx); M——纵向测点数;N-—横向测点数; Eθ-—测量区域四个角处的测点照度,单位为勒克斯(lx); E0——除 Eθ 外,四条外边上的测点照度,单位为勒克斯(lx); E-—四条外面以内的测点的照度,单位为勒克斯(lx)。4.2。3 照度均匀度按式(3)和式(4)计...
