燃气工程定向钻穿越河流施工方案

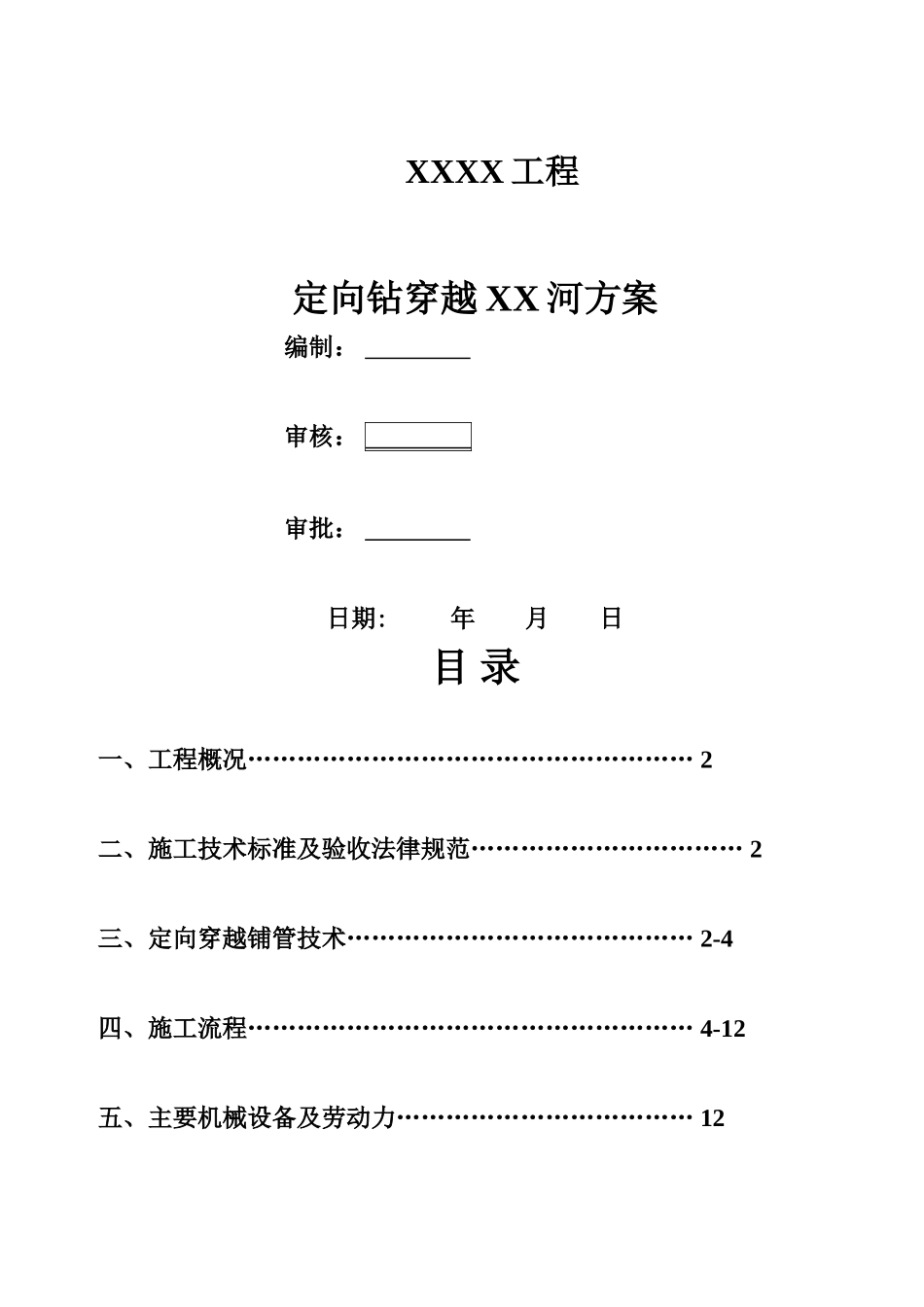

燃气工程定向钻穿越河流施工方案_第1页
1/17

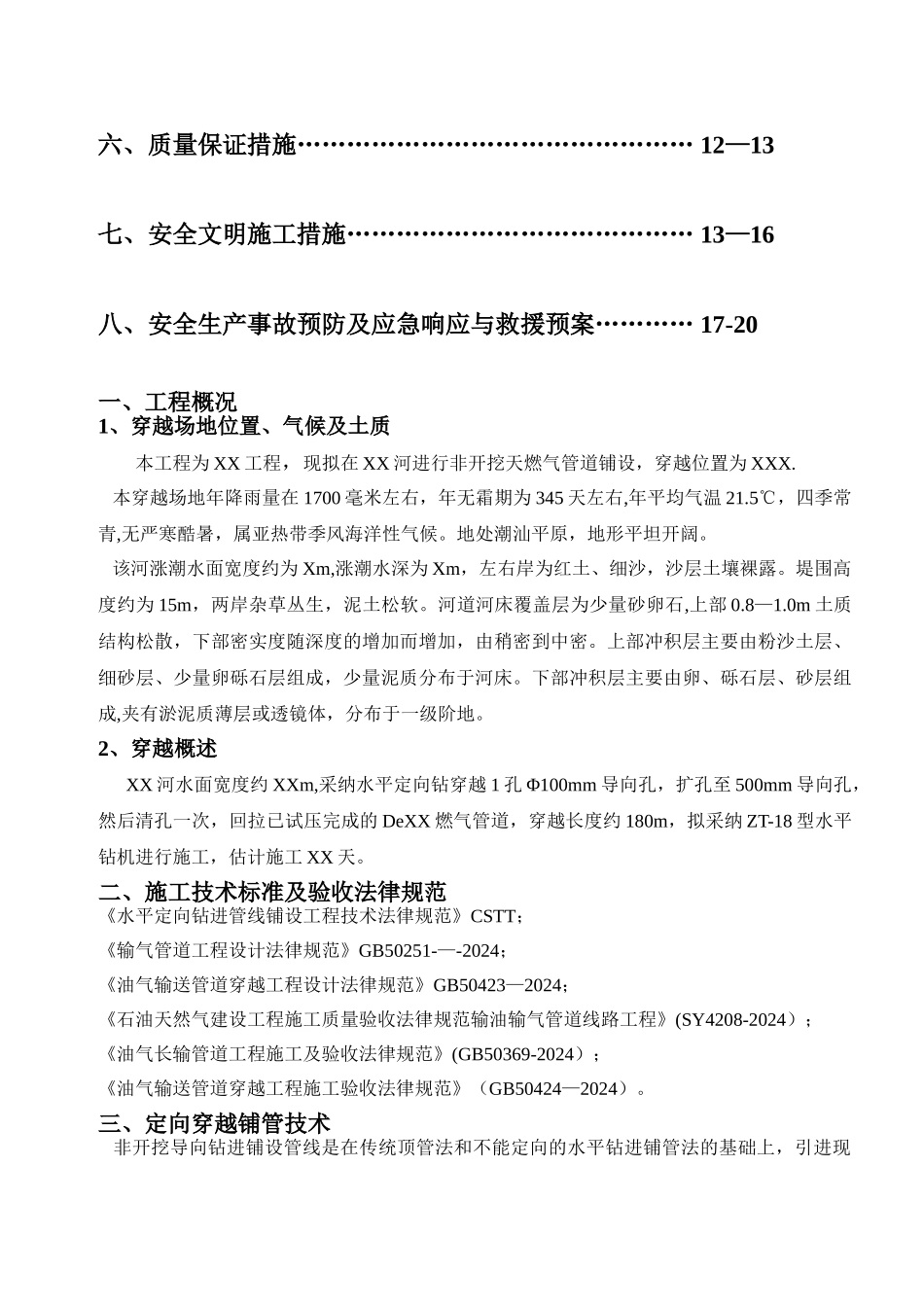

燃气工程定向钻穿越河流施工方案_第2页
2/17

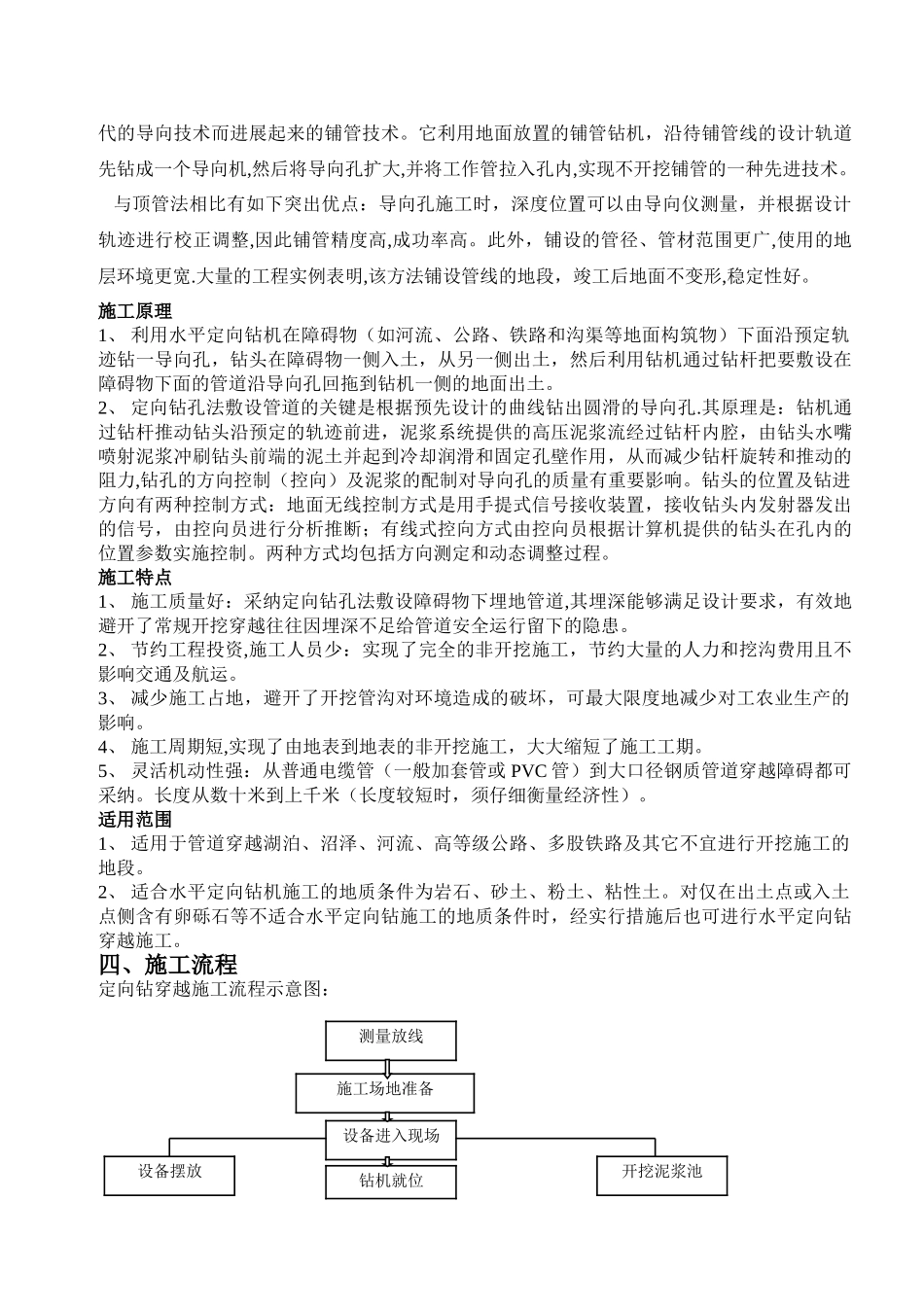

燃气工程定向钻穿越河流施工方案_第3页
3/17
XXXX 工程定向钻穿越 XX 河方案编制: 审核: 审批: 日期: 年 月 日目 录一、工程概况……………………………………………… 2二、施工技术标准及验收法律规范…………………………… 2三、定向穿越铺管技术…………………………………… 2-4四、施工流程……………………………………………… 4-12五、主要机械设备及劳动力……………………………… 12六、质量保证措施………………………………………… 12—13七、安全文明施工措施…………………………………… 13—16八、安全生产事故预防及应急响应与救援预案………… 17-20一、工程概况1、穿越场地位置、气候及土质本工程为 XX 工程,现拟在 XX 河进行非开挖天燃气管道铺设,穿越位置为 XXX. 本穿越场地年降雨量在 1700 毫米左右,年无霜期为 345 天左右,年平均气温 21.5℃,四季常青,无严寒酷暑,属亚热带季风海洋性气候。地处潮汕平原,地形平坦开阔。 该河涨潮水面宽度约为 Xm,涨潮水深为 Xm,左右岸为红土、细沙,沙层土壤裸露。堤围高度约为 15m,两岸杂草丛生,泥土松软。河道河床覆盖层为少量砂卵石,上部 0.8—1.0m 土质结构松散,下部密实度随深度的增加而增加,由稍密到中密。上部冲积层主要由粉沙土层、细砂层、少量卵砾石层组成,少量泥质分布于河床。下部冲积层主要由卵、砾石层、砂层组成,夹有淤泥质薄层或透镜体,分布于一级阶地。2、穿越概述XX 河水面宽度约 XXm,采纳水平定向钻穿越 1 孔 Φ100mm 导向孔,扩孔至 500mm 导向孔,然后清孔一次,回拉已试压完成的 DeXX 燃气管道,穿越长度约 180m,拟采纳 ZT-18 型水平钻机进行施工,估计施工 XX 天。二、施工技术标准及验收法律规范《水平定向钻进管线铺设工程技术法律规范》CSTT;《输气管道工程设计法律规范》GB50251-—-2024;《油气输送管道穿越工程设计法律规范》GB50423—2024;《石油天然气建设工程施工质量验收法律规范输油输气管道线路工程》(SY4208-2024);《油气长输管道工程施工及验收法律规范》(GB50369-2024);《油气输送管道穿越工程施工验收法律规范》(GB50424—2024)。三、定向穿越铺管技术 非开挖导向钻进铺设管线是在传统顶管法和不能定向的水平钻进铺管法的基础上,引进现代的导向技术而进展起来的铺管技术。它利用地面放置的铺管钻机,沿待铺管线的设计轨道先钻成一个导向机,然后将导向孔扩大,并将工作管拉入孔内,实现不开挖铺管的一种先进技...
