环氧煤沥青防腐作业施工方案VIP专享

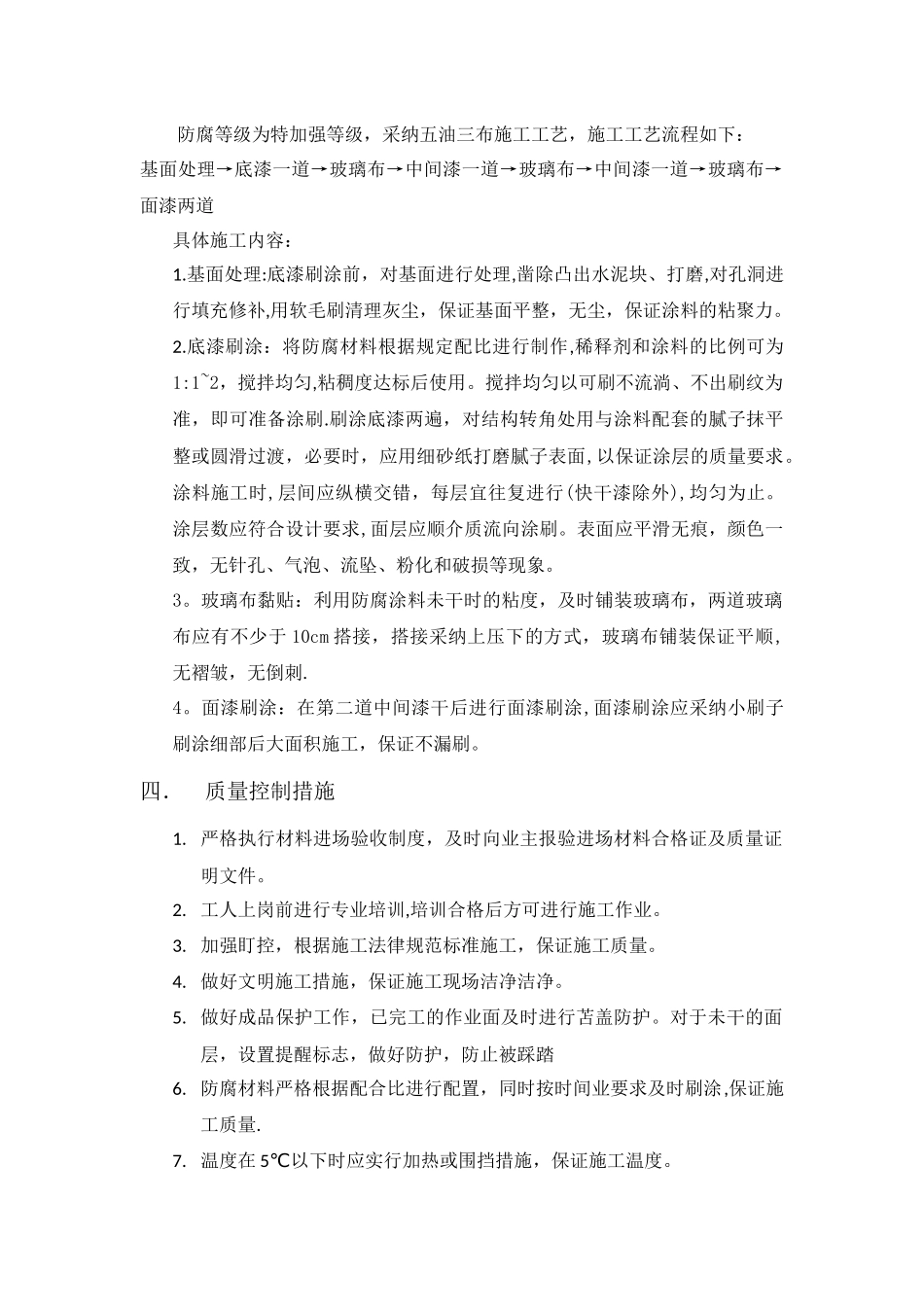

环氧煤沥青防腐工程一．编制依据及适用范围1。编制依据：1.1 SH/T 3132—2024 石油化工钢筋混凝土结构水池设计法律规范1。2 地下防水工程质量验收法律规范 GB50208—20241。3《表面处理法律规范》SIS—0559001.4《建筑防腐蚀工程质量评定标准》GB50224—951.5《施工现场临时用电安全技术法律规范》JGJ46—2024、J405—20241。6《涂装作业安全规程,涂装前处理工艺安全》GB76921.7《防腐蚀工程施工操作规程》YSJ411—892.适用范围：水泥池防腐施工二．施工准备1 原材料要求 1。1 环氧煤沥青底漆、环氧煤沥青面漆，稀释剂、固化剂、中碱玻璃丝布，聚氯乙烯胶带。 1。2 砂布、砂轮片、洁净棉布、洁净棉纱、抹布、粗砂纸。 2 主要工机具 2。1 焊机、氧气乙炔、空气压缩机、分离器、储砂罐、喷枪、钢丝刷、小油桶等. 2.2 人字梯、高凳、搅拌棒、护具、手套、口罩、眼镜。 2.3 泡沫灭火器、干砂、防火铁锨。 3 作业人员组织 施工现场负责人：文运然 13207668983主要施工人员：油工(共 6 人）施工前进行安全教育和职业培训，严格执行工作制度. 三．施工工艺流程施 工方案防腐等级为特加强等级，采纳五油三布施工工艺，施工工艺流程如下：基面处理→底漆一道→玻璃布→中间漆一道→玻璃布→中间漆一道→玻璃布→面漆两道具体施工内容：1.基面处理:底漆刷涂前，对基面进行处理,凿除凸出水泥块、打磨,对孔洞进行填充修补,用软毛刷清理灰尘，保证基面平整，无尘，保证涂料的粘聚力。2.底漆刷涂：将防腐材料根据规定配比进行制作,稀释剂和涂料的比例可为1:1~2，搅拌均匀,粘稠度达标后使用。搅拌均匀以可刷不流淌、不出刷纹为准，即可准备涂刷.刷涂底漆两遍，对结构转角处用与涂料配套的腻子抹平整或圆滑过渡，必要时，应用细砂纸打磨腻子表面,以保证涂层的质量要求。涂料施工时,层间应纵横交错，每层宜往复进行(快干漆除外),均匀为止。涂层数应符合设计要求,面层应顺介质流向涂刷。表面应平滑无痕，颜色一致，无针孔、气泡、流坠、粉化和破损等现象。3。玻璃布黏贴：利用防腐涂料未干时的粘度，及时铺装玻璃布，两道玻璃布应有不少于 10cm 搭接，搭接采纳上压下的方式，玻璃布铺装保证平顺,无褶皱，无倒刺.4。面漆刷涂：在第二道中间漆干后进行面漆刷涂,面漆刷涂应采纳小刷子刷涂细部后大面积施工，保证不漏刷。四．质量控制措施1. 严格执行材料进场验收制度，及时向业主报验进场材料合格证及质量证明文件。2. 工人上岗前进行专业...
