环氧玻璃钢施工方案

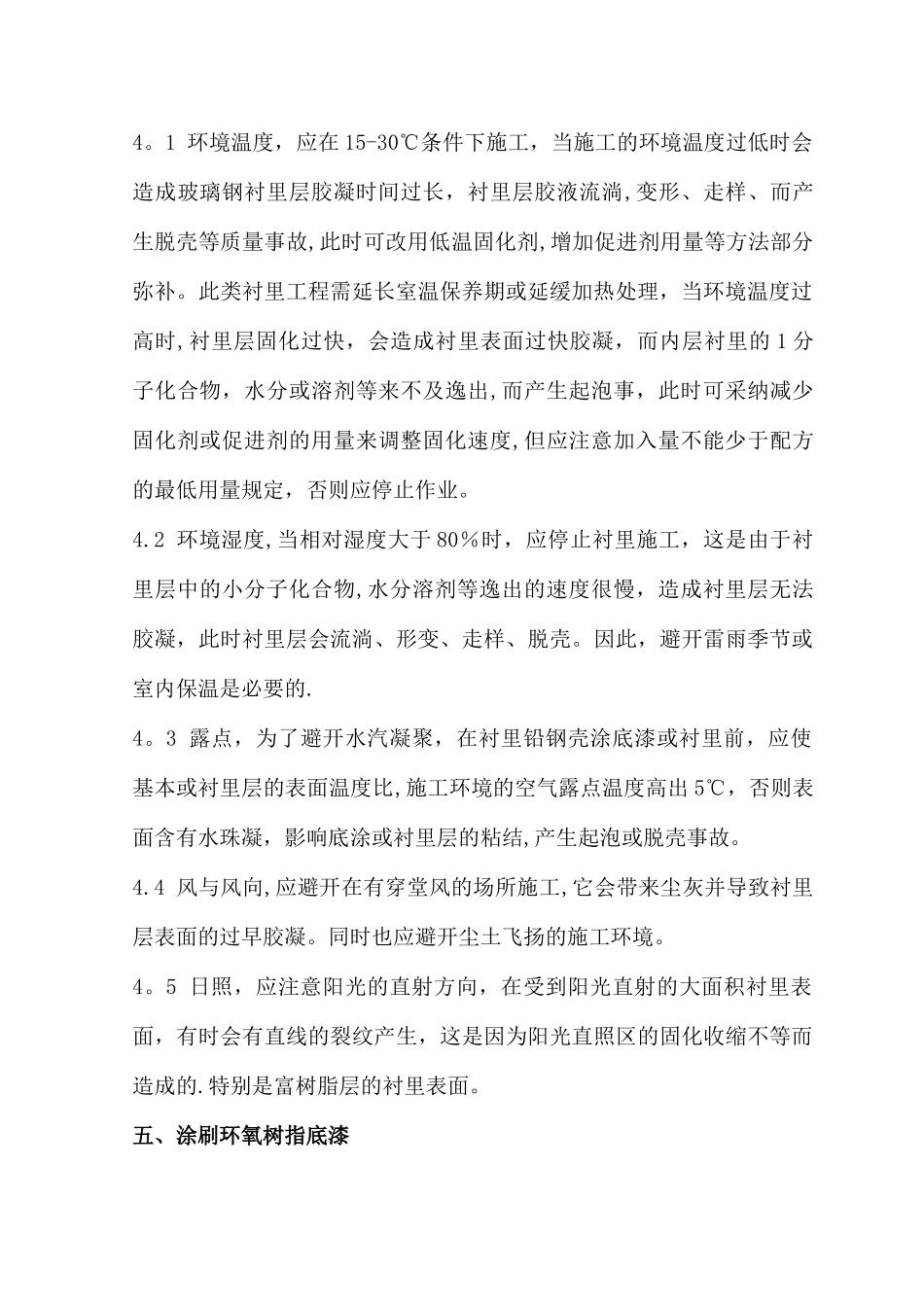

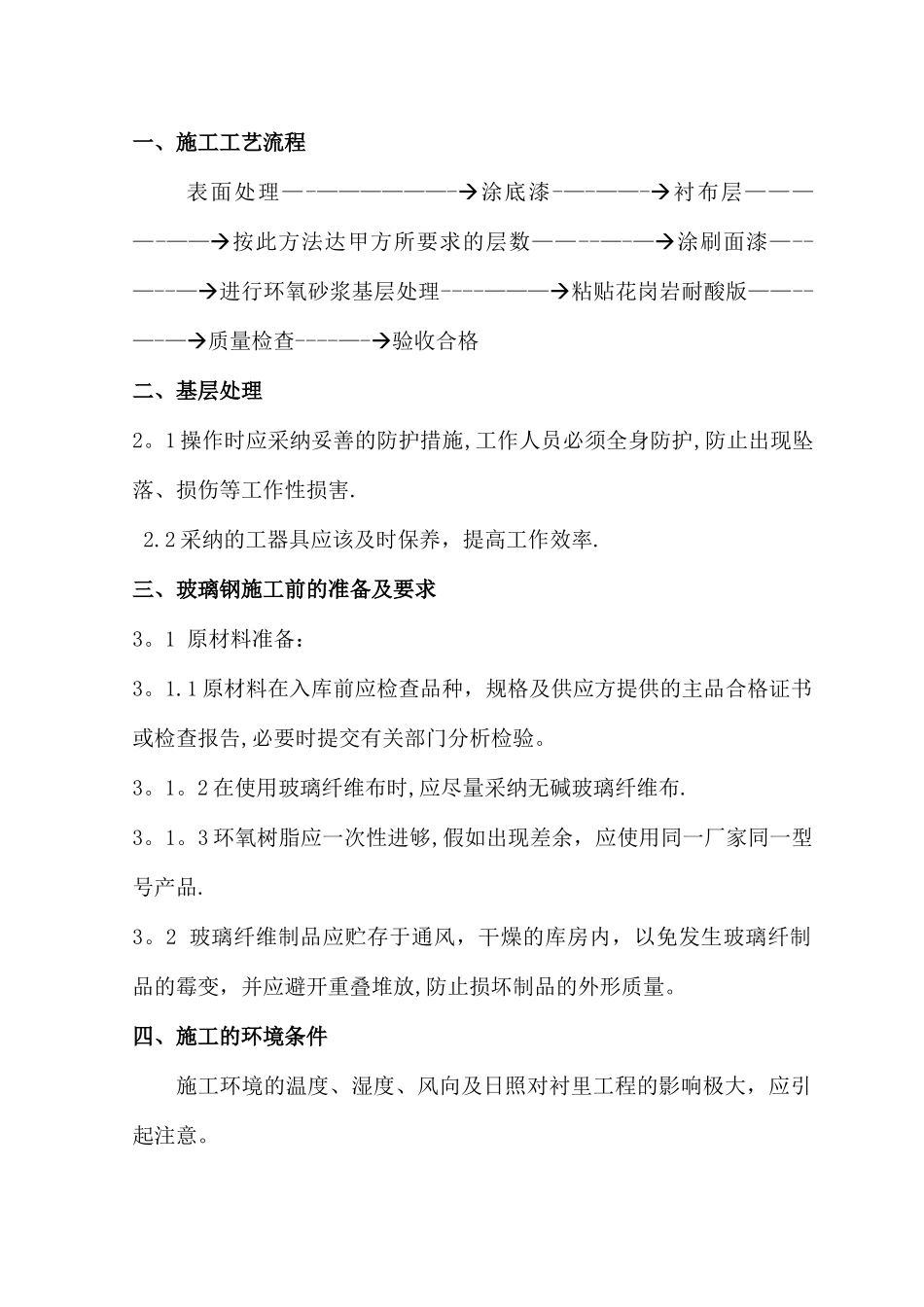

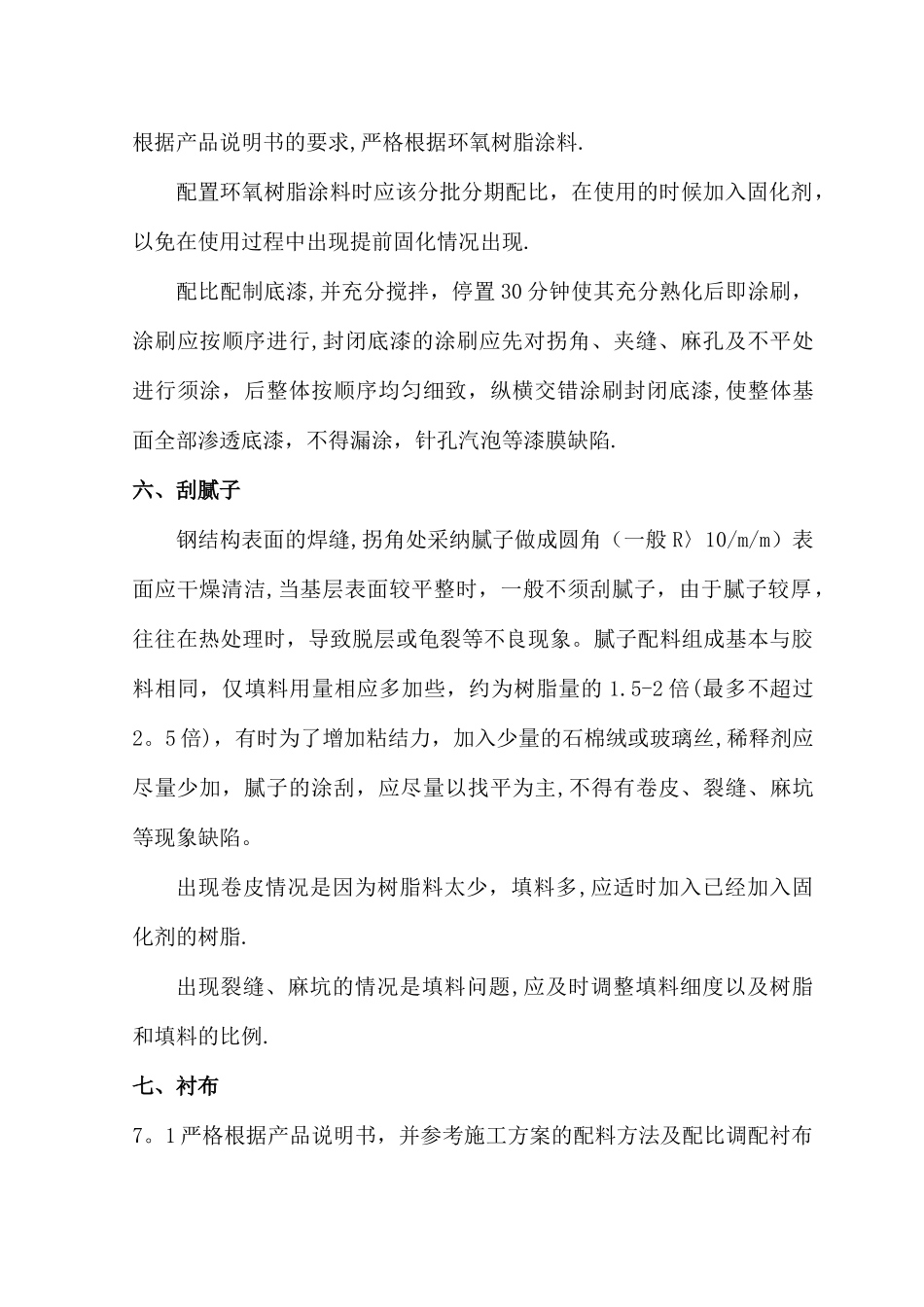

一、施工工艺流程表面处理—-——————-涂底漆-—-——-衬布层————-——按此方法达甲方所要求的层数——--—-—涂刷面漆—--—--—进行环氧砂浆基层处理----———粘贴花岗岩耐酸版——--—-—质量检查----—-验收合格二、基层处理2。1 操作时应采纳妥善的防护措施,工作人员必须全身防护,防止出现坠落、损伤等工作性损害. 2.2 采纳的工器具应该及时保养，提高工作效率.三、玻璃钢施工前的准备及要求3。1 原材料准备：3。1.1 原材料在入库前应检查品种，规格及供应方提供的主品合格证书或检查报告,必要时提交有关部门分析检验。3。1。2 在使用玻璃纤维布时,应尽量采纳无碱玻璃纤维布.3。1。3 环氧树脂应一次性进够,假如出现差余，应使用同一厂家同一型号产品.3。2 玻璃纤维制品应贮存于通风，干燥的库房内，以免发生玻璃纤制品的霉变，并应避开重叠堆放,防止损坏制品的外形质量。四、施工的环境条件施工环境的温度、湿度、风向及日照对衬里工程的影响极大，应引起注意。4。1 环境温度，应在 15-30℃条件下施工，当施工的环境温度过低时会造成玻璃钢衬里层胶凝时间过长，衬里层胶液流淌,变形、走样、而产生脱壳等质量事故,此时可改用低温固化剂,增加促进剂用量等方法部分弥补。此类衬里工程需延长室温保养期或延缓加热处理，当环境温度过高时,衬里层固化过快，会造成衬里表面过快胶凝，而内层衬里的 1 分子化合物，水分或溶剂等来不及逸出,而产生起泡事，此时可采纳减少固化剂或促进剂的用量来调整固化速度,但应注意加入量不能少于配方的最低用量规定，否则应停止作业。4.2 环境湿度,当相对湿度大于 80％时，应停止衬里施工，这是由于衬里层中的小分子化合物,水分溶剂等逸出的速度很慢，造成衬里层无法胶凝，此时衬里层会流淌、形变、走样、脱壳。因此，避开雷雨季节或室内保温是必要的.4。3 露点，为了避开水汽凝聚，在衬里铅钢壳涂底漆或衬里前，应使基本或衬里层的表面温度比,施工环境的空气露点温度高出 5℃，否则表面含有水珠凝，影响底涂或衬里层的粘结,产生起泡或脱壳事故。4.4 风与风向,应避开在有穿堂风的场所施工,它会带来尘灰并导致衬里层表面的过早胶凝。同时也应避开尘土飞扬的施工环境。4。5 日照，应注意阳光的直射方向，在受到阳光直射的大面积衬里表面，有时会有直线的裂纹产生，这是因为阳光直照区的固化收缩不等而造成的.特别是富树脂层的衬里表面。五、涂刷环氧树指底漆根据产品说明书...
