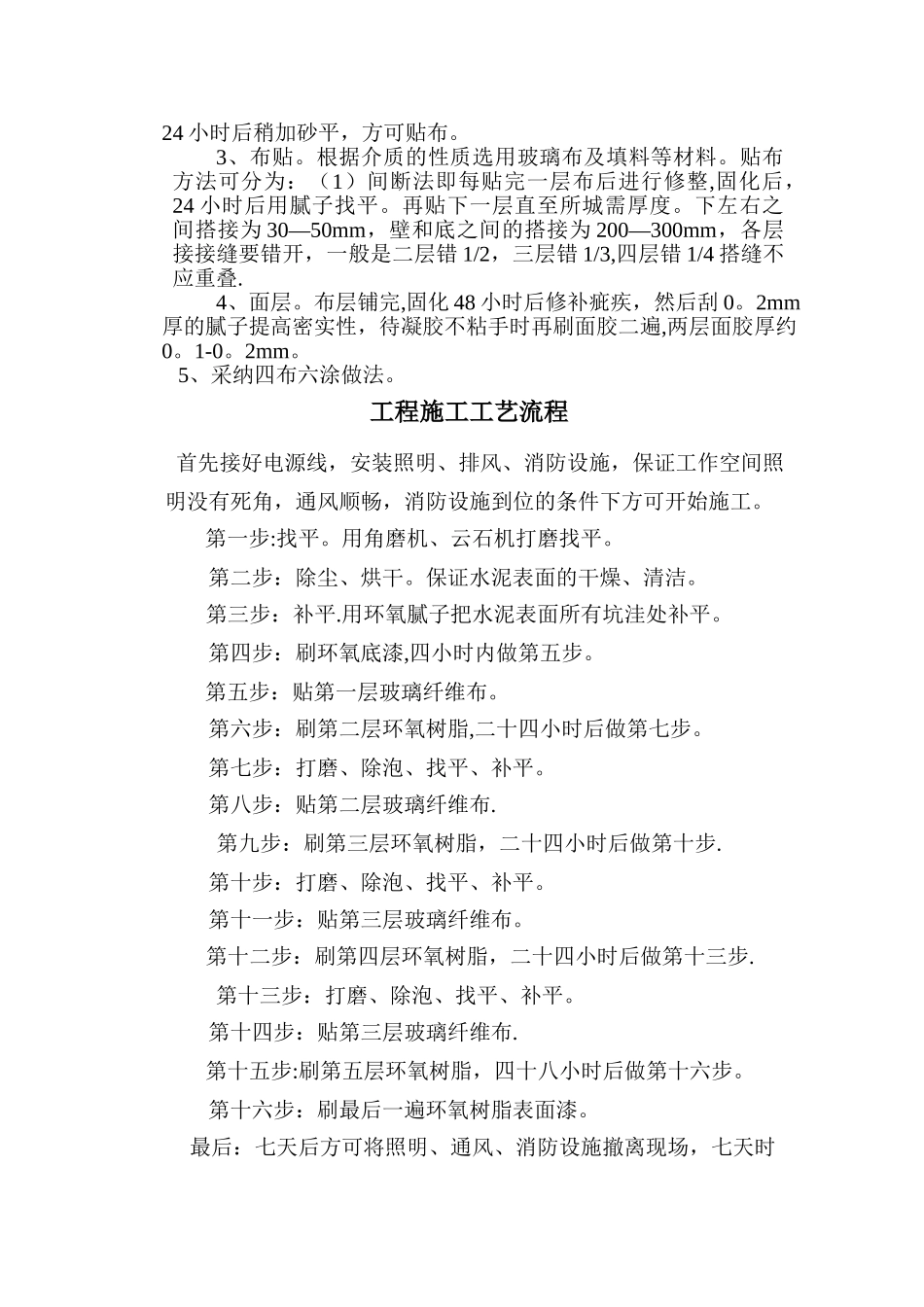

水池环氧玻璃钢防腐工程施工方案 北京良机重诚玻璃钢商贸有限公司技术部一。1。0 工程目的 1.1 构建一完整环氧玻璃钢防腐保护层结构，保护层层必须完整无瑕疵，防止水渗透。 1。2 环氧玻璃钢防腐保护层需具有良好的耐化学性,能保护水池结构,免受腐蚀介质侵蚀. 1.3 环氧玻璃钢防腐保护层必须与水箱内部接着良好，无剥离之虞。 1.4 能承受因热胀冷缩所造成之应变伸缩。2。0 工程建议2.1 为形成一良好的环氧玻璃钢防腐保护层,用材料必须具有良好的耐化学性能、机械性能及其它特别性能（如底涂树脂需具有与钢结构良好的接着强度及高的断裂延伸率等）。2.2 为满足在 25℃左右操作要求需采纳低温固化系统（如过氧化苯甲酰+二甲基苯胺）。3。0 施工法律规范3。1 材料法律规范 底漆：SWANCOR CP95 钢结构专用底漆 树脂：SWANCOR 6101 环氧玻璃钢树脂 （SWANCOR CP95—P,SWANCOR901-P 为预加促进剂的配方）玻纤：chopped strand mat：VETROTEX＃450,VETROTEX#300， 表 面 席 ： Surfacing veil 30g/ ㎡ ， Regina 或 相 当 品 为 C-type glass.4.0 注意事项 4。1 施工注意事项4.1。1 环氧玻璃钢防腐保护层施工，玻璃纤维重叠部分应于 3-5cm 间。4.1.2 下雨天或阴天，当相对湿度大于 85％时,避开施工以防树脂硬化不良。4.1。3 积层不可连续积三层以上,以防过热收缩或白化脱层。4。1。4 必须使用经许可之硬化剂，其添加量应于 1。5-2。5％间，绝不可低于 1％.4.1。5 面涂配方宜用短胶化配方，建议硬化剂量用 2%以上。4.2 安全注意事项4.2.1 施工作业场所严禁任何烟火，禁止吸烟，并防止硬物相碰撞或插头所产生之火花。4。2.2 环氧玻璃钢树脂内含苯乙烯单体，操作时需戴活性碳口罩，且通风设备要足够。4。2.3 环氧玻璃钢树脂为一潜在反应性物质，应避开阳光直射或置于高温处，平常应贮存于阴凉通风处。4.2.4 硬化剂为一高度危险性物质，必须避开以下事项：4。2。5 不可接近火源，高温或太阳直射。4。2.5。1 绝不可与促进剂单独相混，会引起爆炸；最好分开置放,或选购含促进剂之树脂。4.2。5.2 当沾到皮肤时，立即以大量清水冲洗 15 分钟以上.不慎沾到眼睛时，先用清水冲洗 15-30 分，再立即送医。二、环氧玻璃钢防腐保护层，质量要求:1、玻璃钢表面光亮、平整、树脂含量均匀。2、不准出现气泡现象，3、不得出现固不良、流胶、起皱、龟裂等现象。三、环氧玻璃钢防腐保护层成形工艺将环氧...
