玻璃温室设计说明

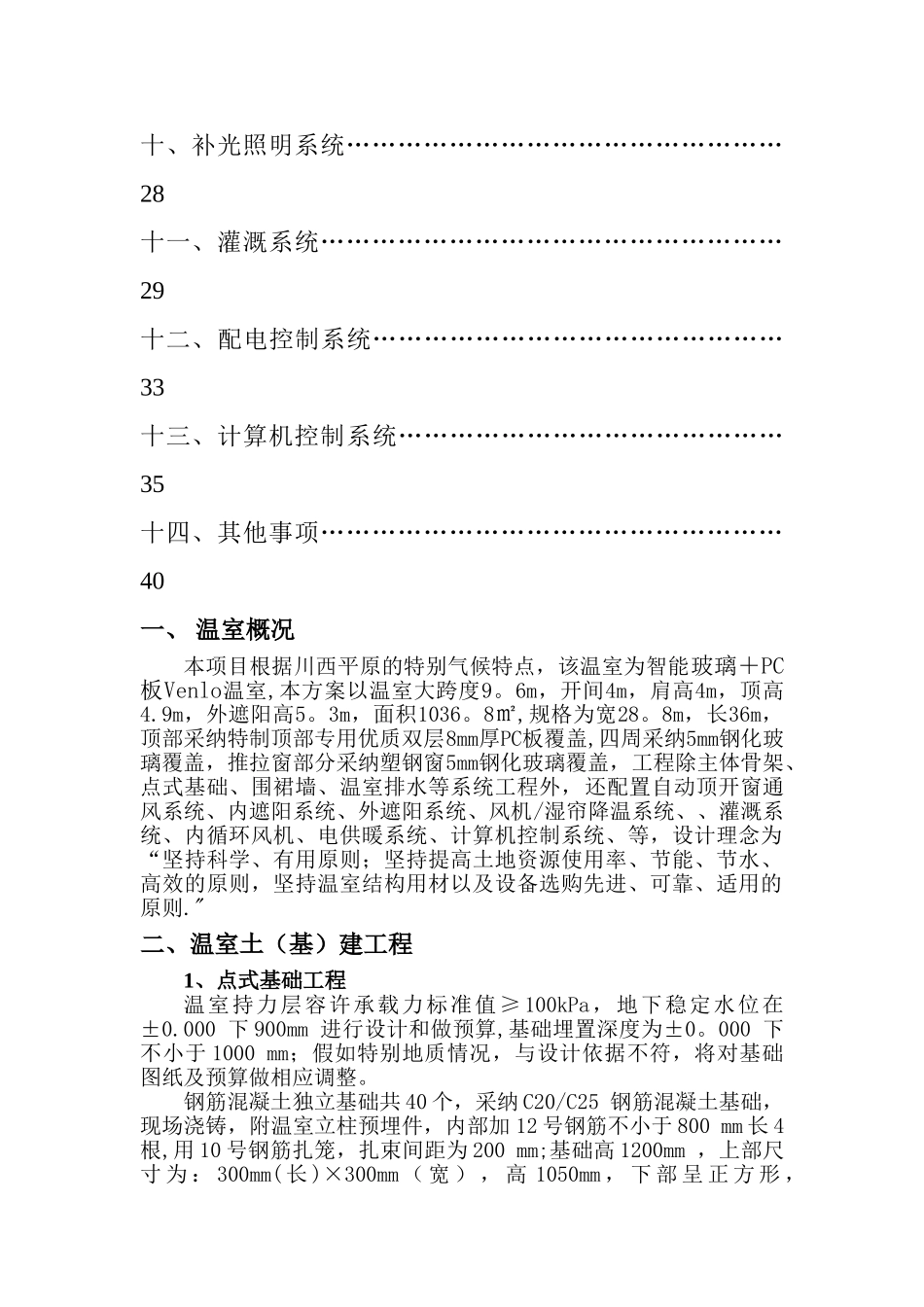

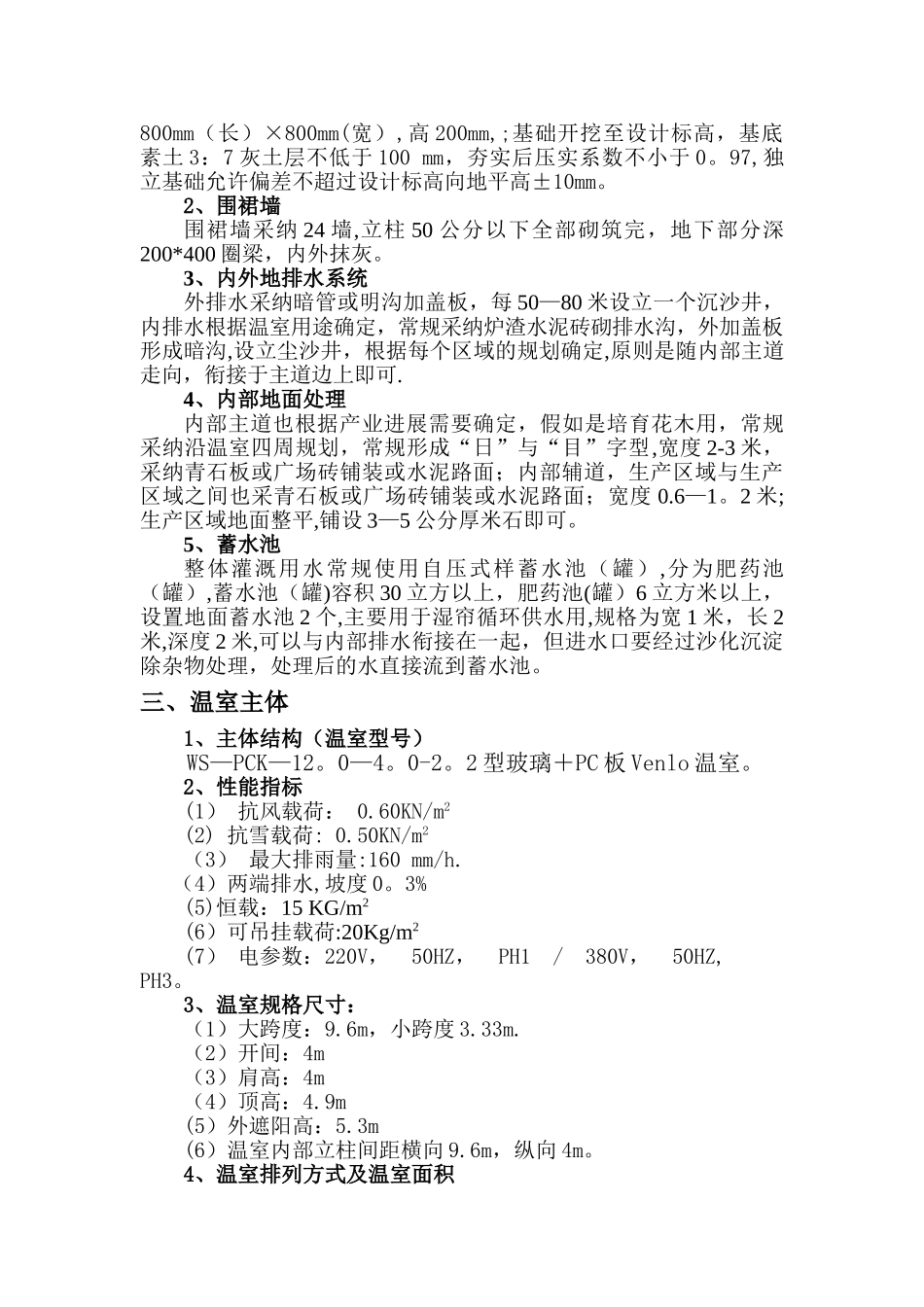

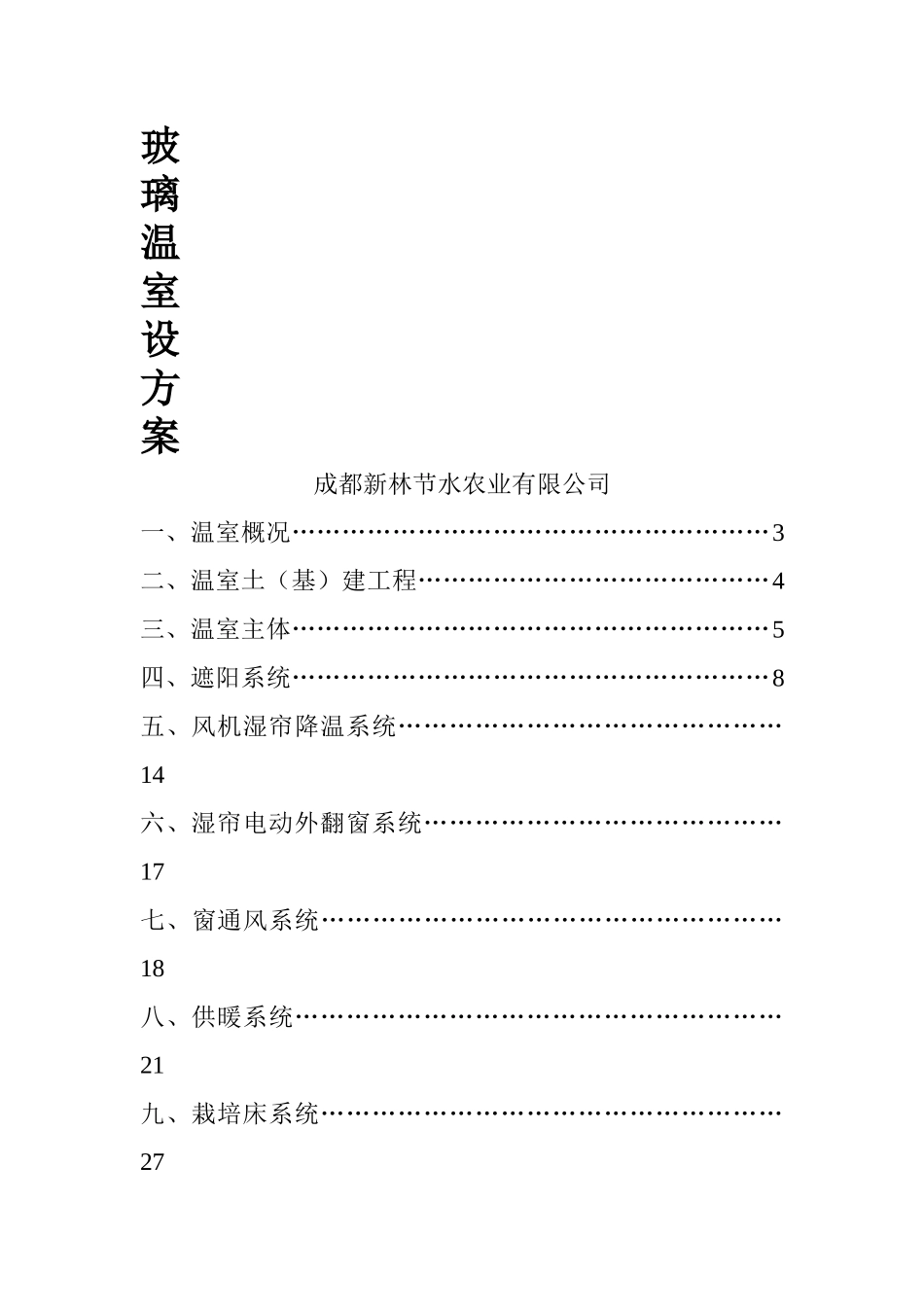

玻璃温室设方案 成都新林节水农业有限公司一、温室概况…………………………………………………3二、温室土（基）建工程……………………………………4三、温室主体…………………………………………………5四、遮阳系统…………………………………………………8五、风机湿帘降温系统………………………………………14六、湿帘电动外翻窗系统……………………………………17七、窗通风系统………………………………………………18八、供暖系统…………………………………………………21九、栽培床系统………………………………………………27十、补光照明系统……………………………………………28十一、灌溉系统………………………………………………29十二、配电控制系统…………………………………………33十三、计算机控制系统………………………………………35十四、其他事项………………………………………………40一、 温室概况本项目根据川西平原的特别气候特点，该温室为智能玻璃＋PC板Venlo温室,本方案以温室大跨度9。6m，开间4m，肩高4m，顶高4.9m，外遮阳高5。3m，面积1036。8㎡,规格为宽28。8m，长36m，顶部采纳特制顶部专用优质双层8mm厚PC板覆盖,四周采纳5mm钢化玻璃覆盖，推拉窗部分采纳塑钢窗5mm钢化玻璃覆盖，工程除主体骨架、点式基础、围裙墙、温室排水等系统工程外，还配置自动顶开窗通风系统、内遮阳系统、外遮阳系统、风机/湿帘降温系统、、灌溉系统、内循环风机、电供暖系统、计算机控制系统、等，设计理念为“坚持科学、有用原则；坚持提高土地资源使用率、节能、节水、高效的原则，坚持温室结构用材以及设备选购先进、可靠、适用的原则."二、温室土（基）建工程1、点式基础工程温室持力层容许承载力标准值≥ 100kPa，地下稳定水位在±0.000 下 900mm 进行设计和做预算,基础埋置深度为±0。000 下不小于 1000 mm；假如特别地质情况，与设计依据不符，将对基础图纸及预算做相应调整。 钢筋混凝土独立基础共 40 个，采纳 C20/C25 钢筋混凝土基础，现场浇铸，附温室立柱预埋件，内部加 12 号钢筋不小于 800 mm 长 4根,用 10 号钢筋扎笼，扎束间距为 200 mm;基础高 1200mm ，上部尺寸 为 ： 300mm( 长 )×300mm （ 宽 ） ， 高 1050mm ， 下 部 呈 正 方 形 ，800mm（长）×800mm(宽）,高 200mm,;基础开挖至设计标高，基底素土 3：7 灰土层不低于 100 mm，夯实后压实系数...
