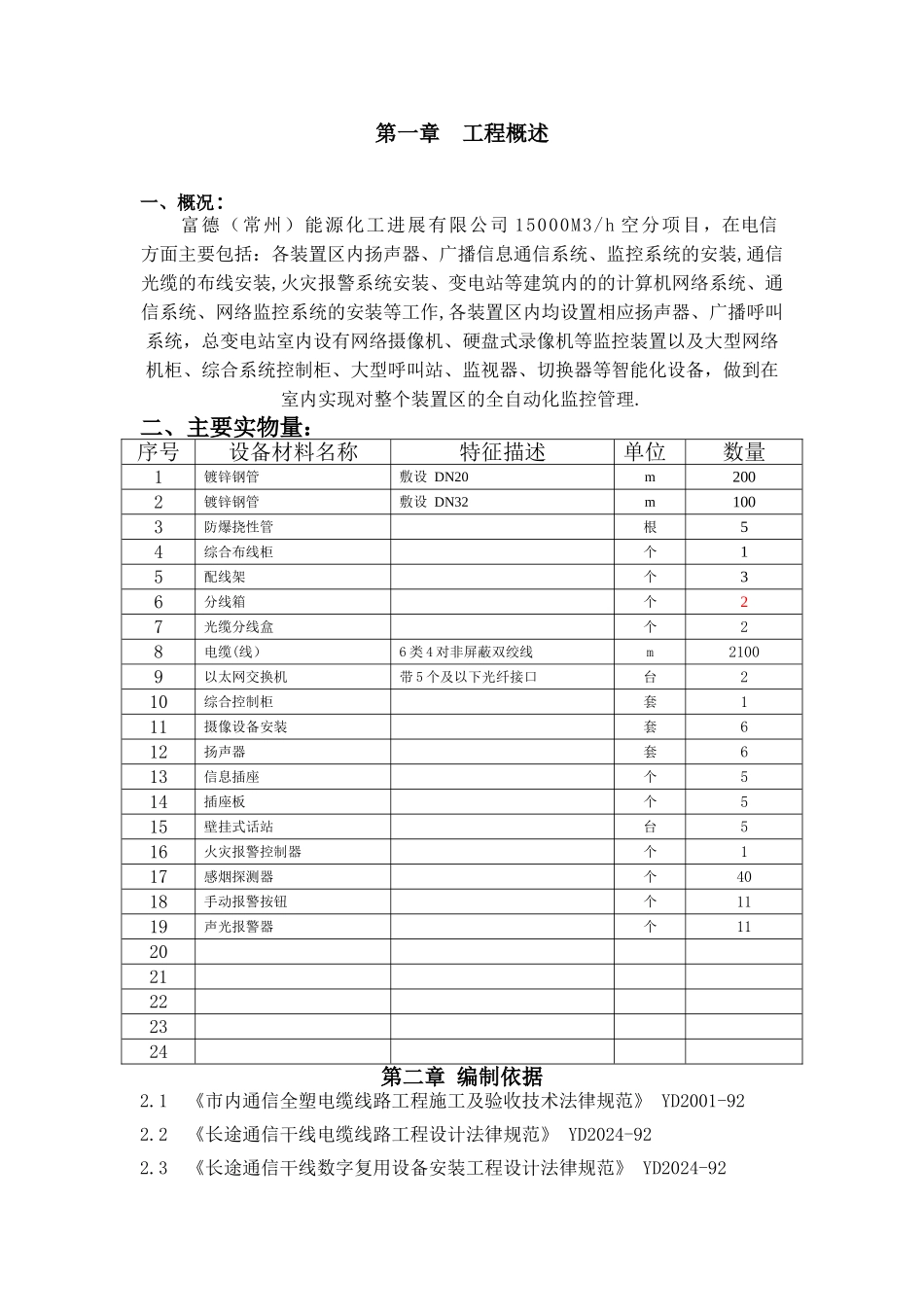

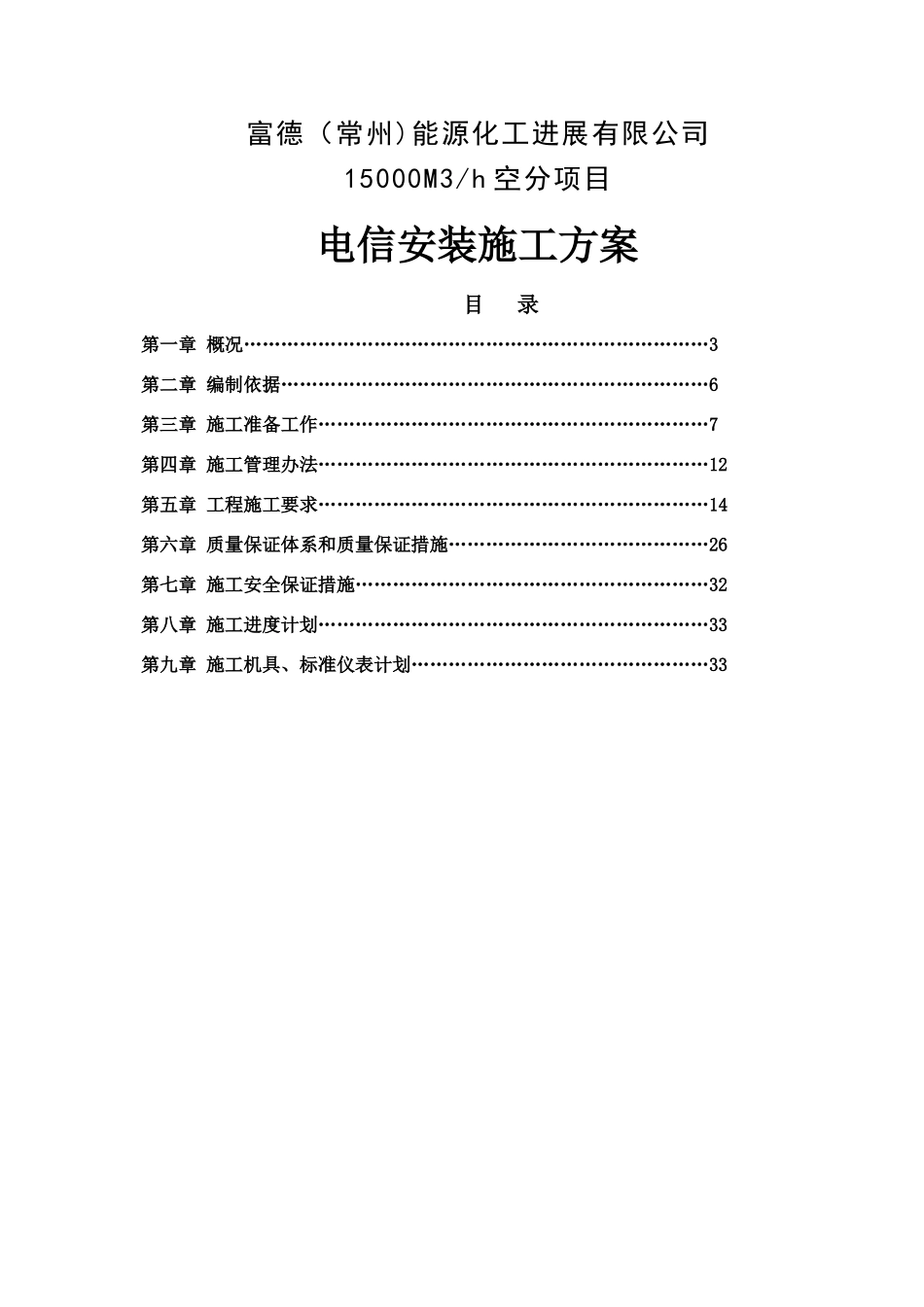

富德（常州)能源化工进展有限公司15000M3/h 空分项目电信安装施工方案目 录第一章 概况…………………………………………………………………3第二章 编制依据……………………………………………………………6第三章 施工准备工作………………………………………………………7第四章 施工管理办法………………………………………………………12第五章 工程施工要求………………………………………………………14第六章 质量保证体系和质量保证措施……………………………………26第七章 施工安全保证措施…………………………………………………32第八章 施工进度计划………………………………………………………33第九章 施工机具、标准仪表计划…………………………………………33第一章 工程概述一、概况: 富德（常州）能源化工进展有限公司 15000M3/h 空分项目，在电信方面主要包括：各装置区内扬声器、广播信息通信系统、监控系统的安装,通信光缆的布线安装,火灾报警系统安装、变电站等建筑内的的计算机网络系统、通信系统、网络监控系统的安装等工作,各装置区内均设置相应扬声器、广播呼叫系统，总变电站室内设有网络摄像机、硬盘式录像机等监控装置以及大型网络机柜、综合系统控制柜、大型呼叫站、监视器、切换器等智能化设备，做到在室内实现对整个装置区的全自动化监控管理.二、主要实物量：序号设备材料名称特征描述单位数量1镀锌钢管敷设 DN20m2002镀锌钢管敷设 DN32m1003防爆挠性管 根54综合布线柜 个15配线架个36分线箱个27光缆分线盒 个28电缆(线）6 类 4 对非屏蔽双绞线m21009以太网交换机带 5 个及以下光纤接口台210综合控制柜 套111摄像设备安装 套612扬声器 套613信息插座 个514插座板 个515壁挂式话站台516火灾报警控制器个117感烟探测器个4018手动报警按钮个1119声光报警器个112021222324第二章 编制依据2.1 《市内通信全塑电缆线路工程施工及验收技术法律规范》 YD2001-922.2 《长途通信干线电缆线路工程设计法律规范》 YD2024-922.3 《长途通信干线数字复用设备安装工程设计法律规范》 YD2024-922。4 《通信用室外光缆质量分等标准》 YD/T645—942。5 《光纤配线架技术要求及试验方法》 YD/T778-952.6 《通信管道工程施工及验收技术法律规范》 YDJ39—902。7 《市内电话线路工程设计法律规范》 YDJ8—852.8 《市内通信全塑电缆线路工程设计法律规范》 YDJ9—90第三章 施工...
