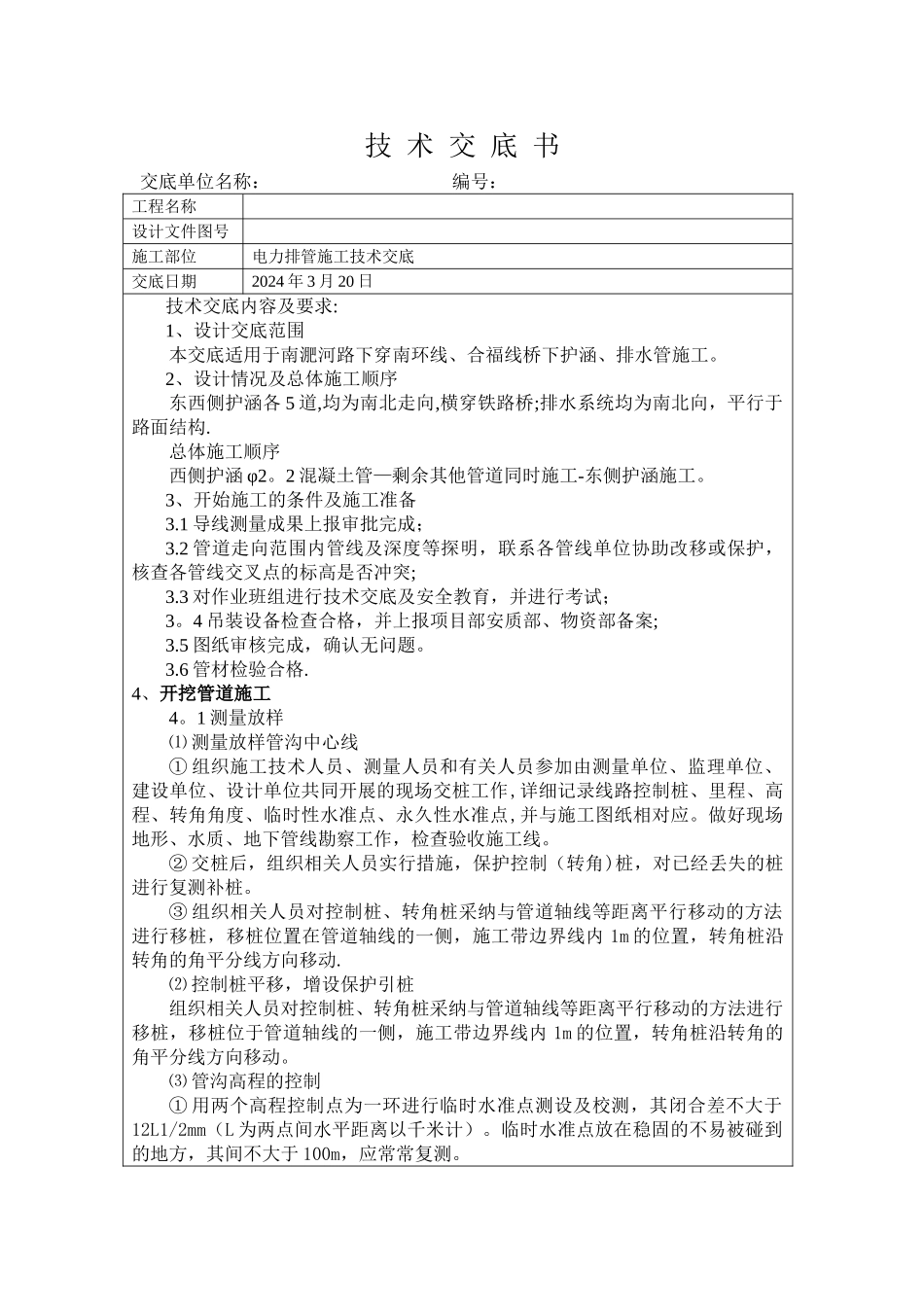

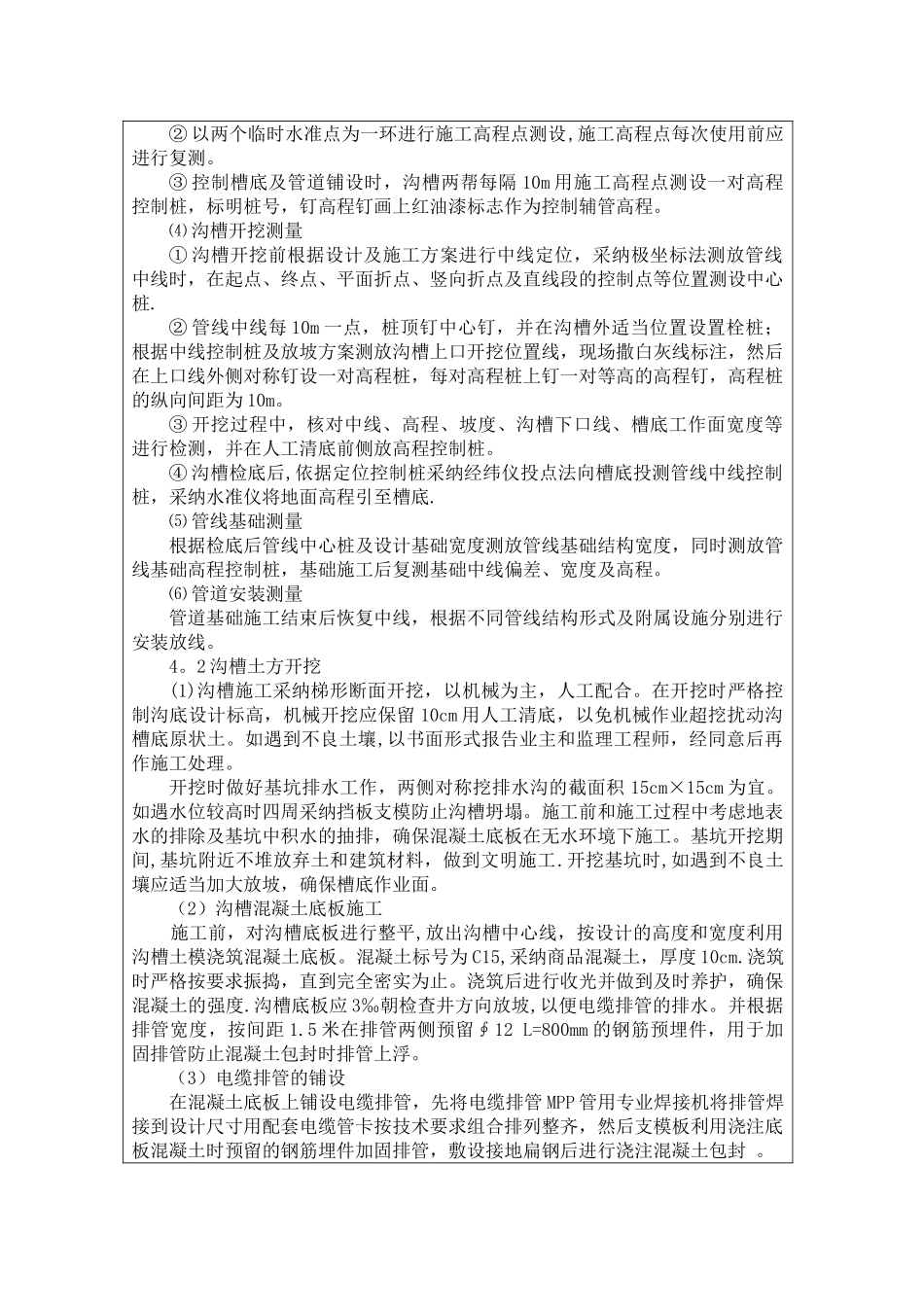

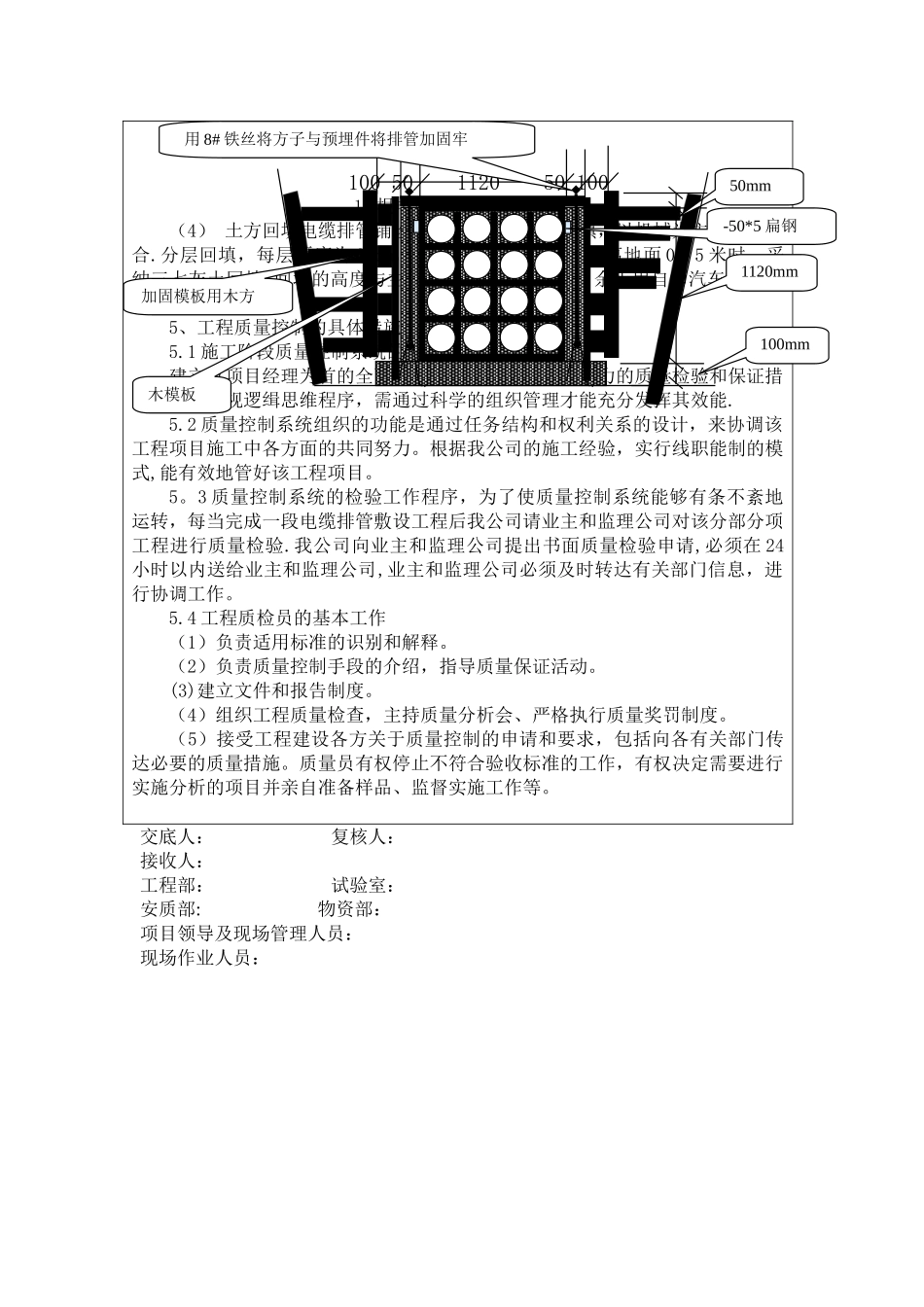

技 术 交 底 书交底单位名称: 编号: 工程名称设计文件图号施工部位电力排管施工技术交底交底日期2024 年 3 月 20 日技术交底内容及要求:1、设计交底范围本交底适用于南淝河路下穿南环线、合福线桥下护涵、排水管施工。2、设计情况及总体施工顺序东西侧护涵各 5 道,均为南北走向,横穿铁路桥;排水系统均为南北向,平行于路面结构.总体施工顺序西侧护涵 φ2。2 混凝土管—剩余其他管道同时施工-东侧护涵施工。3、开始施工的条件及施工准备3.1 导线测量成果上报审批完成;3.2 管道走向范围内管线及深度等探明,联系各管线单位协助改移或保护,核查各管线交叉点的标高是否冲突;3.3 对作业班组进行技术交底及安全教育,并进行考试;3。4 吊装设备检查合格,并上报项目部安质部、物资部备案;3.5 图纸审核完成,确认无问题。3.6 管材检验合格.4、开挖管道施工4。1 测量放样⑴ 测量放样管沟中心线① 组织施工技术人员、测量人员和有关人员参加由测量单位、监理单位、建设单位、设计单位共同开展的现场交桩工作,详细记录线路控制桩、里程、高程、转角角度、临时性水准点、永久性水准点,并与施工图纸相对应。做好现场地形、水质、地下管线勘察工作,检查验收施工线。② 交桩后,组织相关人员实行措施,保护控制(转角)桩,对已经丢失的桩进行复测补桩。③ 组织相关人员对控制桩、转角桩采纳与管道轴线等距离平行移动的方法进行移桩,移桩位置在管道轴线的一侧,施工带边界线内 1m 的位置,转角桩沿转角的角平分线方向移动.⑵ 控制桩平移,增设保护引桩组织相关人员对控制桩、转角桩采纳与管道轴线等距离平行移动的方法进行移桩,移桩位于管道轴线的一侧,施工带边界线内 1m 的位置,转角桩沿转角的角平分线方向移动。⑶ 管沟高程的控制 ① 用两个高程控制点为一环进行临时水准点测设及校测,其闭合差不大于12L1/2mm(L 为两点间水平距离以千米计)。临时水准点放在稳固的不易被碰到的地方,其间不大于 100m,应常常复测。 ② 以两个临时水准点为一环进行施工高程点测设,施工高程点每次使用前应进行复测。 ③ 控制槽底及管道铺设时,沟槽两帮每隔 10m 用施工高程点测设一对高程控制桩,标明桩号,钉高程钉画上红油漆标志作为控制辅管高程。⑷ 沟槽开挖测量① 沟槽开挖前根据设计及施工方案进行中线定位,采纳极坐标法测放管线中线时,在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩.② 管...
