电力电子技术教案

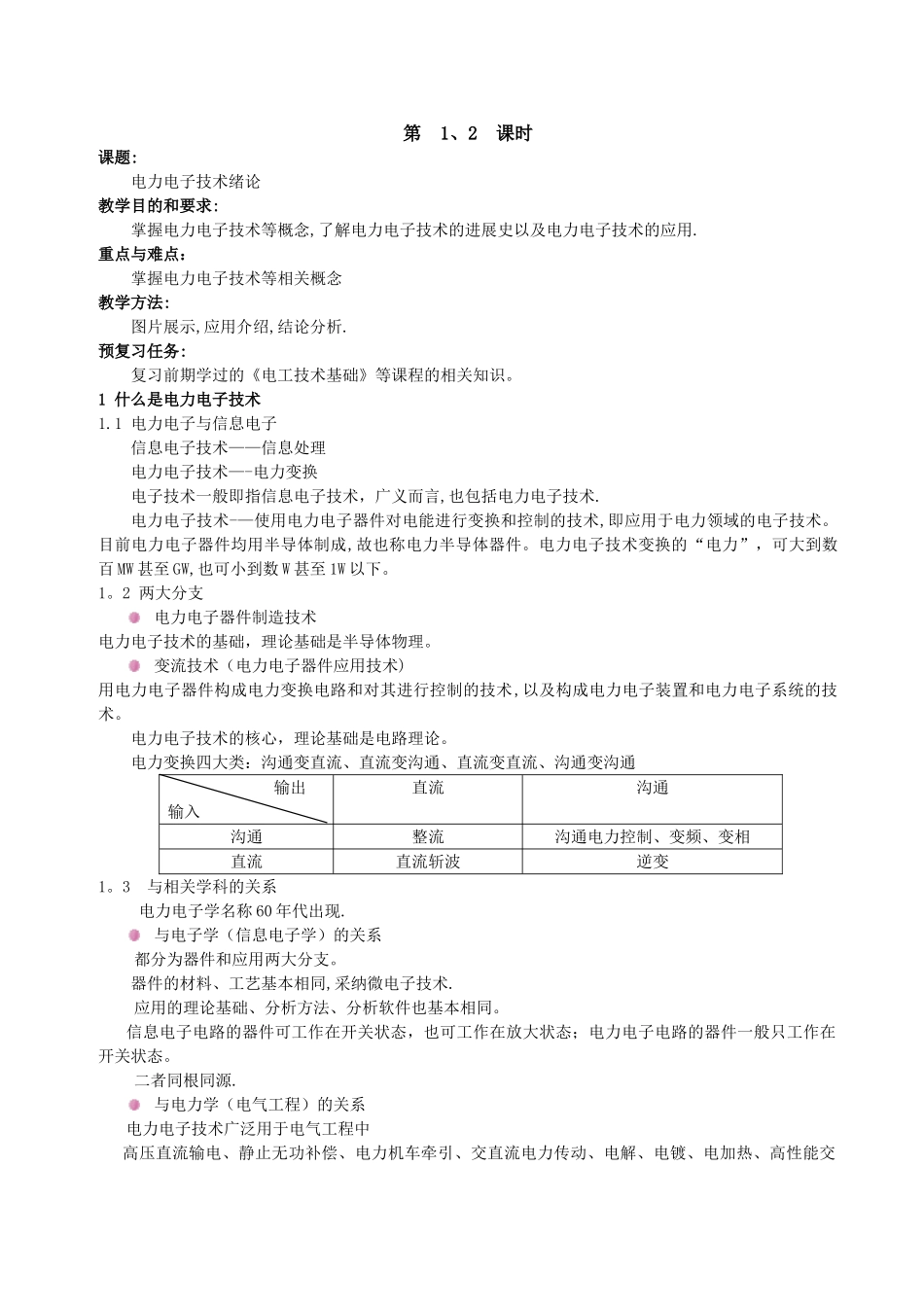

第 1、2 课时课题:电力电子技术绪论教学目的和要求: 掌握电力电子技术等概念,了解电力电子技术的进展史以及电力电子技术的应用.重点与难点：掌握电力电子技术等相关概念教学方法: 图片展示,应用介绍,结论分析.预复习任务: 复习前期学过的《电工技术基础》等课程的相关知识。1 什么是电力电子技术 1.1 电力电子与信息电子信息电子技术——信息处理电力电子技术—-电力变换 电子技术一般即指信息电子技术，广义而言,也包括电力电子技术.电力电子技术-—使用电力电子器件对电能进行变换和控制的技术,即应用于电力领域的电子技术。目前电力电子器件均用半导体制成,故也称电力半导体器件。电力电子技术变换的“电力”，可大到数百 MW 甚至 GW,也可小到数 W 甚至 1W 以下。1。2 两大分支电力电子器件制造技术电力电子技术的基础，理论基础是半导体物理。变流技术（电力电子器件应用技术)用电力电子器件构成电力变换电路和对其进行控制的技术,以及构成电力电子装置和电力电子系统的技术。电力电子技术的核心，理论基础是电路理论。电力变换四大类：沟通变直流、直流变沟通、直流变直流、沟通变沟通输出输入直流沟通沟通整流沟通电力控制、变频、变相直流直流斩波逆变1。3 与相关学科的关系电力电子学名称 60 年代出现.与电子学（信息电子学）的关系都分为器件和应用两大分支。器件的材料、工艺基本相同,采纳微电子技术.应用的理论基础、分析方法、分析软件也基本相同。信息电子电路的器件可工作在开关状态，也可工作在放大状态；电力电子电路的器件一般只工作在开关状态。二者同根同源.与电力学（电气工程）的关系电力电子技术广泛用于电气工程中高压直流输电、静止无功补偿、电力机车牵引、交直流电力传动、电解、电镀、电加热、高性能交直流电源国内外均把电力电子技术归为电气工程的一个分支.电力电子技术是电气工程学科中最为活跃的一个分支。与控制理论（自动化技术)的关系控制理论广泛用于电力电子系统中。电力电子技术是弱电控制强电的技术，是弱电和强电的接口;控制理论是这种接口的有力纽带。电力电子装置是自动化技术的基础元件和重要支撑技术。2 电力电子技术的进展史电力电子器件的进展对电力电子技术的进展起着决定性的作用,因此，电力电子技术的进展史是以电力电子器件的进展史为纲的。〔四个阶段〕1、 史前期(1957 年以前）：使用水银整流器(汞整流器），其性能和晶闸管类似。2、 晶闸管时代（1958～70 年代)3、...
