电力系统中性点接地方式

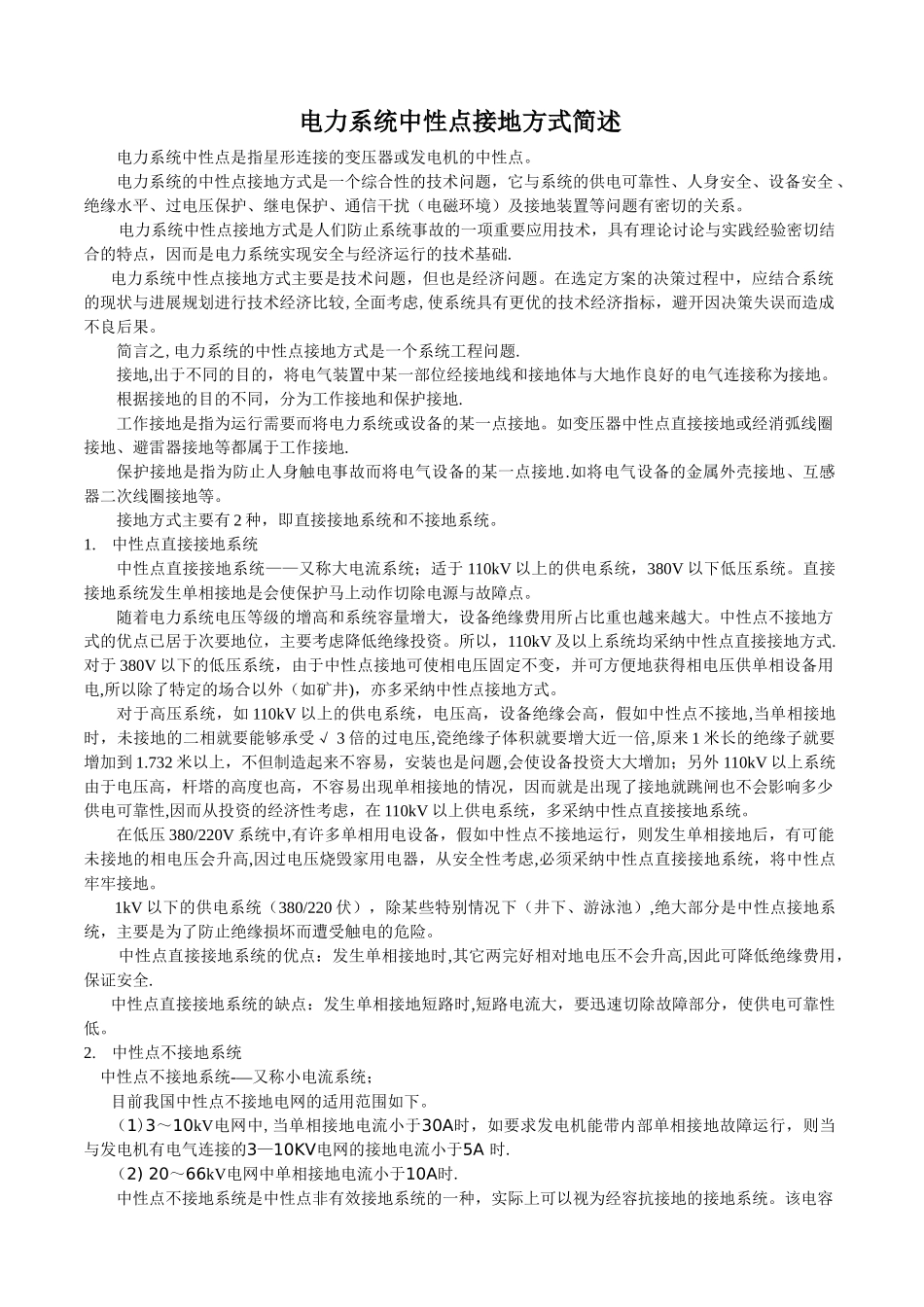

电力系统中性点接地方式_第1页
1/4

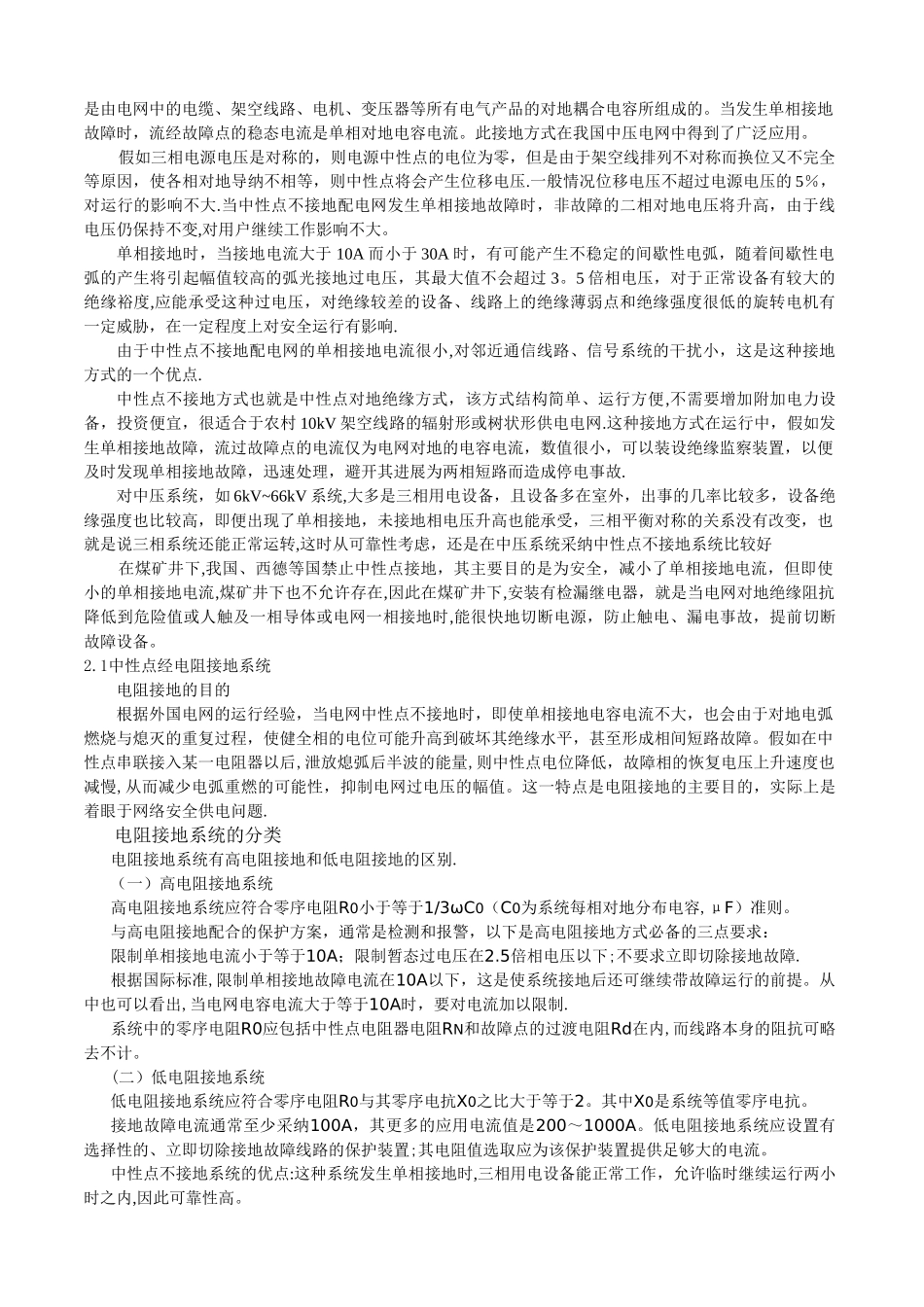

电力系统中性点接地方式_第2页
2/4

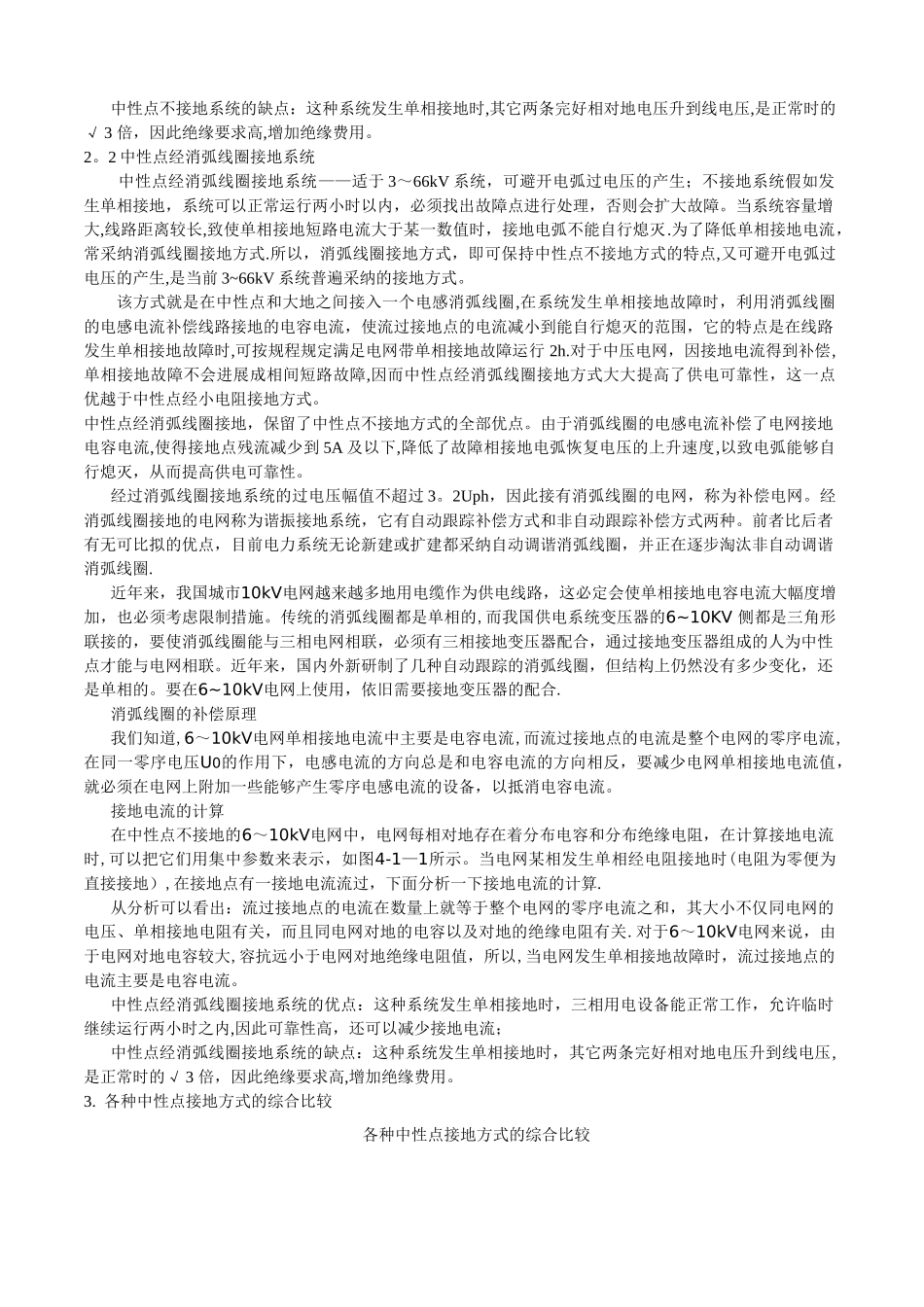

电力系统中性点接地方式_第3页
3/4
电力系统中性点接地方式简述电力系统中性点是指星形连接的变压器或发电机的中性点。电力系统的中性点接地方式是一个综合性的技术问题,它与系统的供电可靠性、人身安全、设备安全 、绝缘水平、过电压保护、继电保护、通信干扰(电磁环境)及接地装置等问题有密切的关系。电力系统中性点接地方式是人们防止系统事故的一项重要应用技术,具有理论讨论与实践经验密切结合的特点,因而是电力系统实现安全与经济运行的技术基础.电力系统中性点接地方式主要是技术问题,但也是经济问题。在选定方案的决策过程中,应结合系统的现状与进展规划进行技术经济比较,全面考虑,使系统具有更优的技术经济指标,避开因决策失误而造成不良后果。简言之,电力系统的中性点接地方式是一个系统工程问题.接地,出于不同的目的,将电气装置中某一部位经接地线和接地体与大地作良好的电气连接称为接地。根据接地的目的不同,分为工作接地和保护接地.工作接地是指为运行需要而将电力系统或设备的某一点接地。如变压器中性点直接接地或经消弧线圈接地、避雷器接地等都属于工作接地.保护接地是指为防止人身触电事故而将电气设备的某一点接地.如将电气设备的金属外壳接地、互感器二次线圈接地等。接地方式主要有 2 种,即直接接地系统和不接地系统。1.中性点直接接地系统中性点直接接地系统——又称大电流系统;适于 110kV 以上的供电系统,380V 以下低压系统。直接接地系统发生单相接地是会使保护马上动作切除电源与故障点。随着电力系统电压等级的增高和系统容量增大,设备绝缘费用所占比重也越来越大。中性点不接地方式的优点已居于次要地位,主要考虑降低绝缘投资。所以,110kV 及以上系统均采纳中性点直接接地方式.对于 380V 以下的低压系统,由于中性点接地可使相电压固定不变,并可方便地获得相电压供单相设备用电,所以除了特定的场合以外(如矿井),亦多采纳中性点接地方式。对于高压系统,如 110kV 以上的供电系统,电压高,设备绝缘会高,假如中性点不接地,当单相接地时,未接地的二相就要能够承受√ 3 倍的过电压,瓷绝缘子体积就要增大近一倍,原来 1 米长的绝缘子就要增加到 1.732 米以上,不但制造起来不容易,安装也是问题,会使设备投资大大增加;另外 110kV 以上系统由于电压高,杆塔的高度也高,不容易出现单相接地的情况,因而就是出现了接地就跳闸也不会影响多少供电可靠性,因而从投资的经济性考虑,在 110kV 以上供电系统,多采纳中性点...
