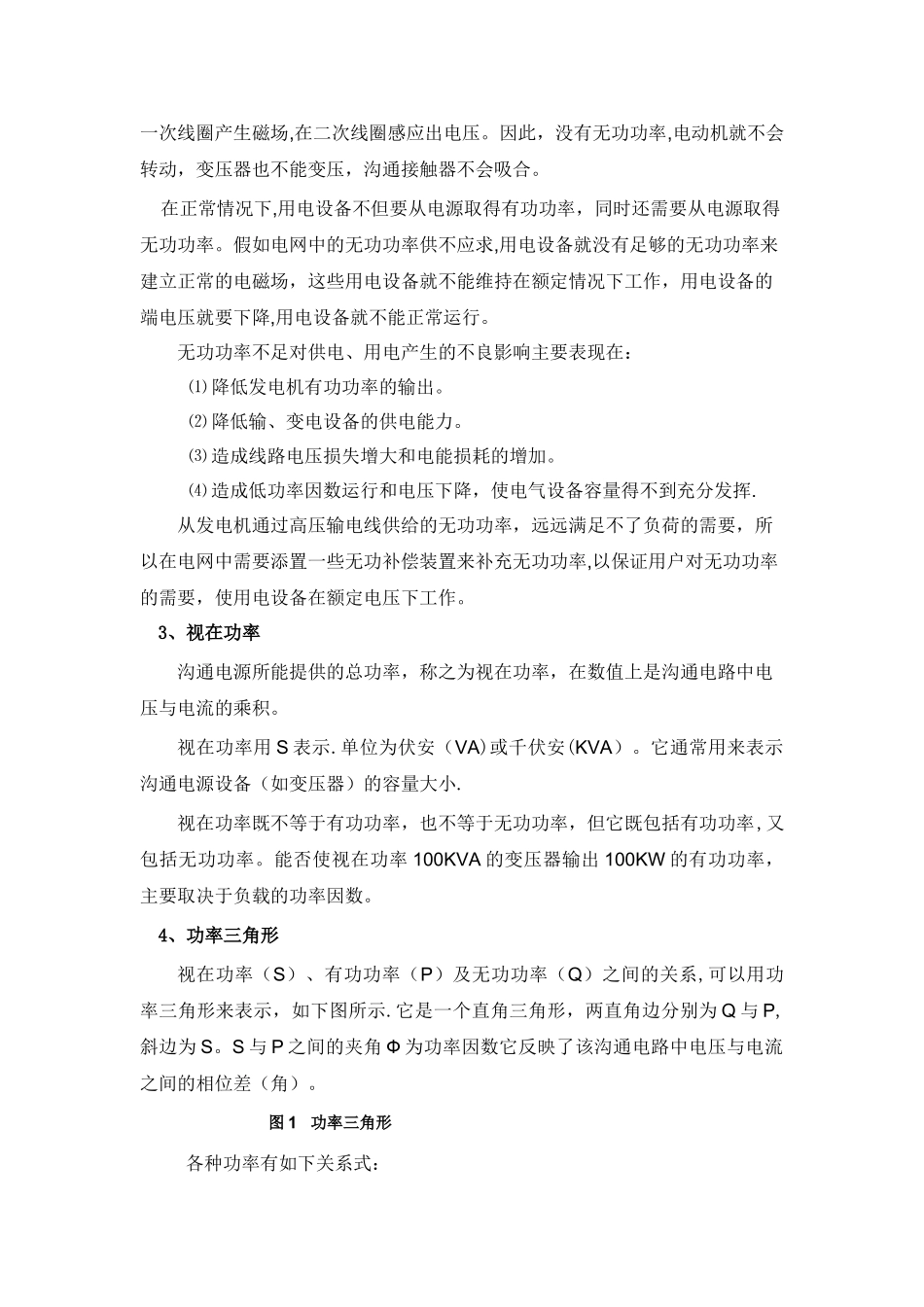

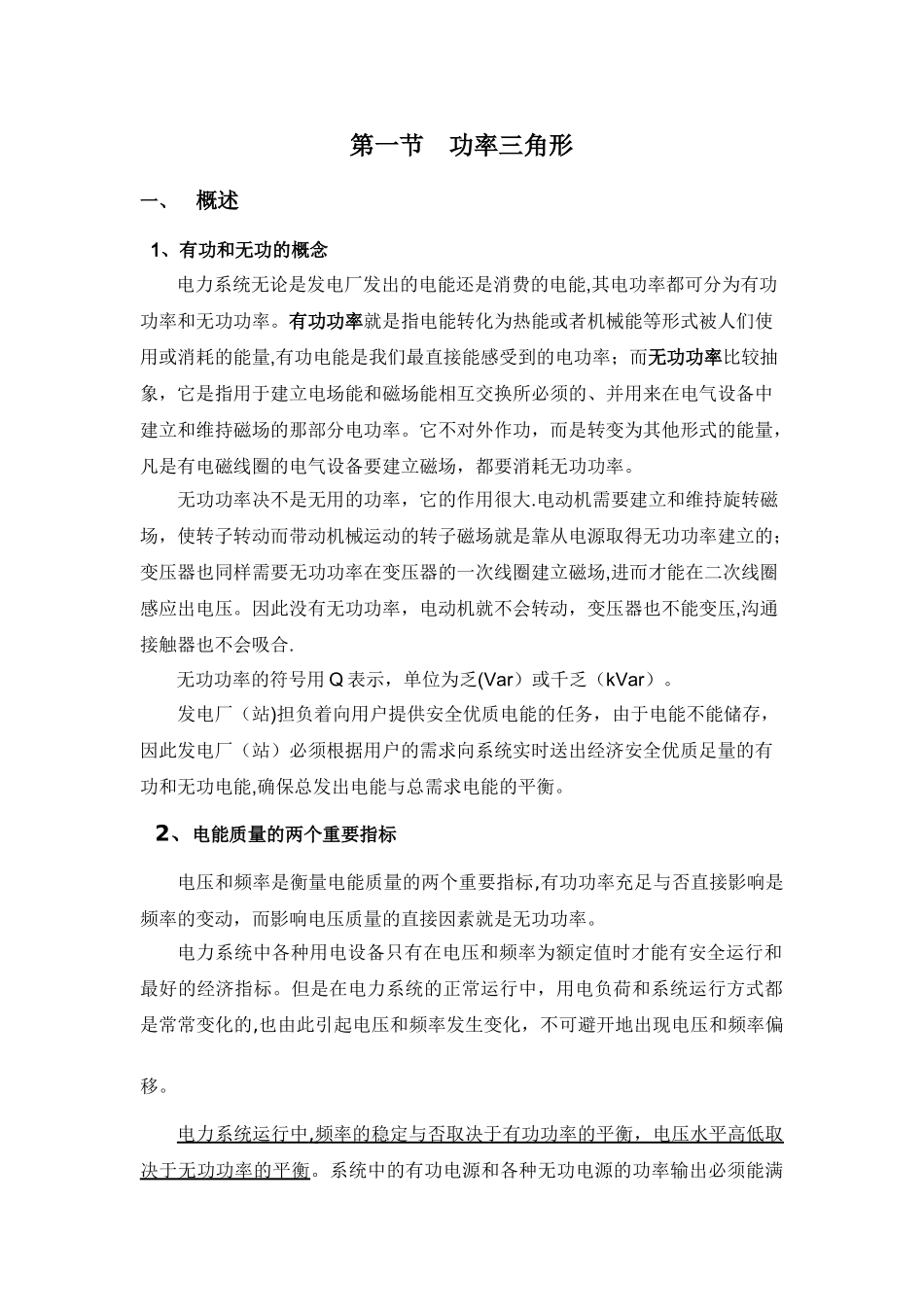

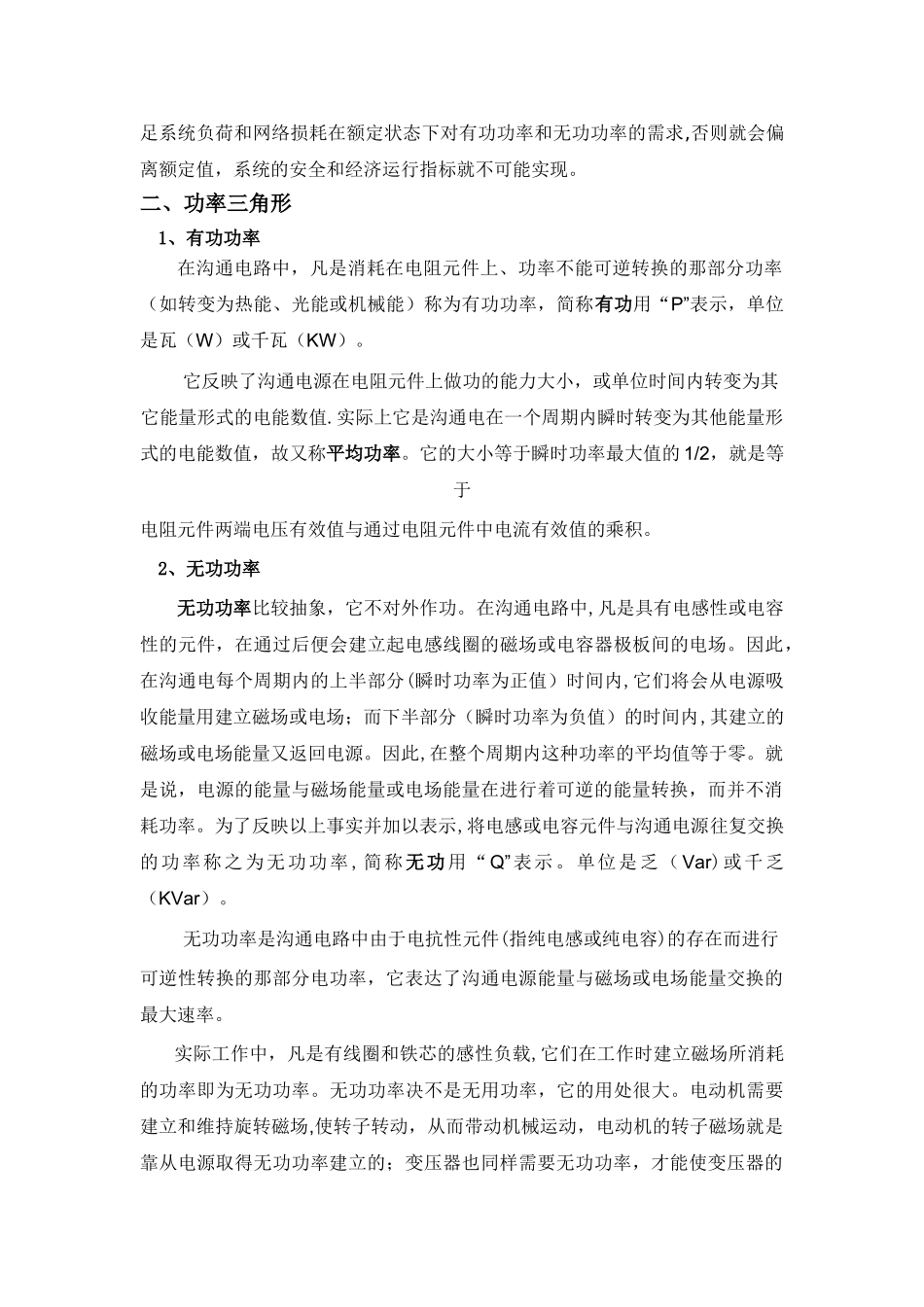

第一节 功率三角形一、概述 1、有功和无功的概念电力系统无论是发电厂发出的电能还是消费的电能,其电功率都可分为有功功率和无功功率。有功功率就是指电能转化为热能或者机械能等形式被人们使用或消耗的能量,有功电能是我们最直接能感受到的电功率；而无功功率比较抽象，它是指用于建立电场能和磁场能相互交换所必须的、并用来在电气设备中建立和维持磁场的那部分电功率。它不对外作功，而是转变为其他形式的能量，凡是有电磁线圈的电气设备要建立磁场，都要消耗无功功率。无功功率决不是无用的功率，它的作用很大.电动机需要建立和维持旋转磁场，使转子转动而带动机械运动的转子磁场就是靠从电源取得无功功率建立的；变压器也同样需要无功功率在变压器的一次线圈建立磁场,进而才能在二次线圈感应出电压。因此没有无功功率，电动机就不会转动，变压器也不能变压,沟通接触器也不会吸合.无功功率的符号用 Q 表示，单位为乏(Var）或千乏（kVar）。 发电厂（站)担负着向用户提供安全优质电能的任务，由于电能不能储存，因此发电厂（站）必须根据用户的需求向系统实时送出经济安全优质足量的有功和无功电能,确保总发出电能与总需求电能的平衡。 2、电能质量的两个重要指标电压和频率是衡量电能质量的两个重要指标,有功功率充足与否直接影响是频率的变动，而影响电压质量的直接因素就是无功功率。电力系统中各种用电设备只有在电压和频率为额定值时才能有安全运行和最好的经济指标。但是在电力系统的正常运行中，用电负荷和系统运行方式都是常常变化的,也由此引起电压和频率发生变化，不可避开地出现电压和频率偏移。 电力系统运行中 , 频率的稳定与否取决于有功功率的平衡，电压水平高低取 决于无功功率的平衡。系统中的有功电源和各种无功电源的功率输出必须能满足系统负荷和网络损耗在额定状态下对有功功率和无功功率的需求,否则就会偏离额定值，系统的安全和经济运行指标就不可能实现。二、功率三角形1、有功功率在沟通电路中，凡是消耗在电阻元件上、功率不能可逆转换的那部分功率（如转变为热能、光能或机械能）称为有功功率，简称有功用“P”表示，单位是瓦（W）或千瓦（KW）。它反映了沟通电源在电阻元件上做功的能力大小，或单位时间内转变为其它能量形式的电能数值.实际上它是沟通电在一个周期内瞬时转变为其他能量形式的电能数值，故又称平均功率。它的大小等于瞬时功率最大值的 1/2，就是等于电阻元件两端电压有效值与通过电阻元...
