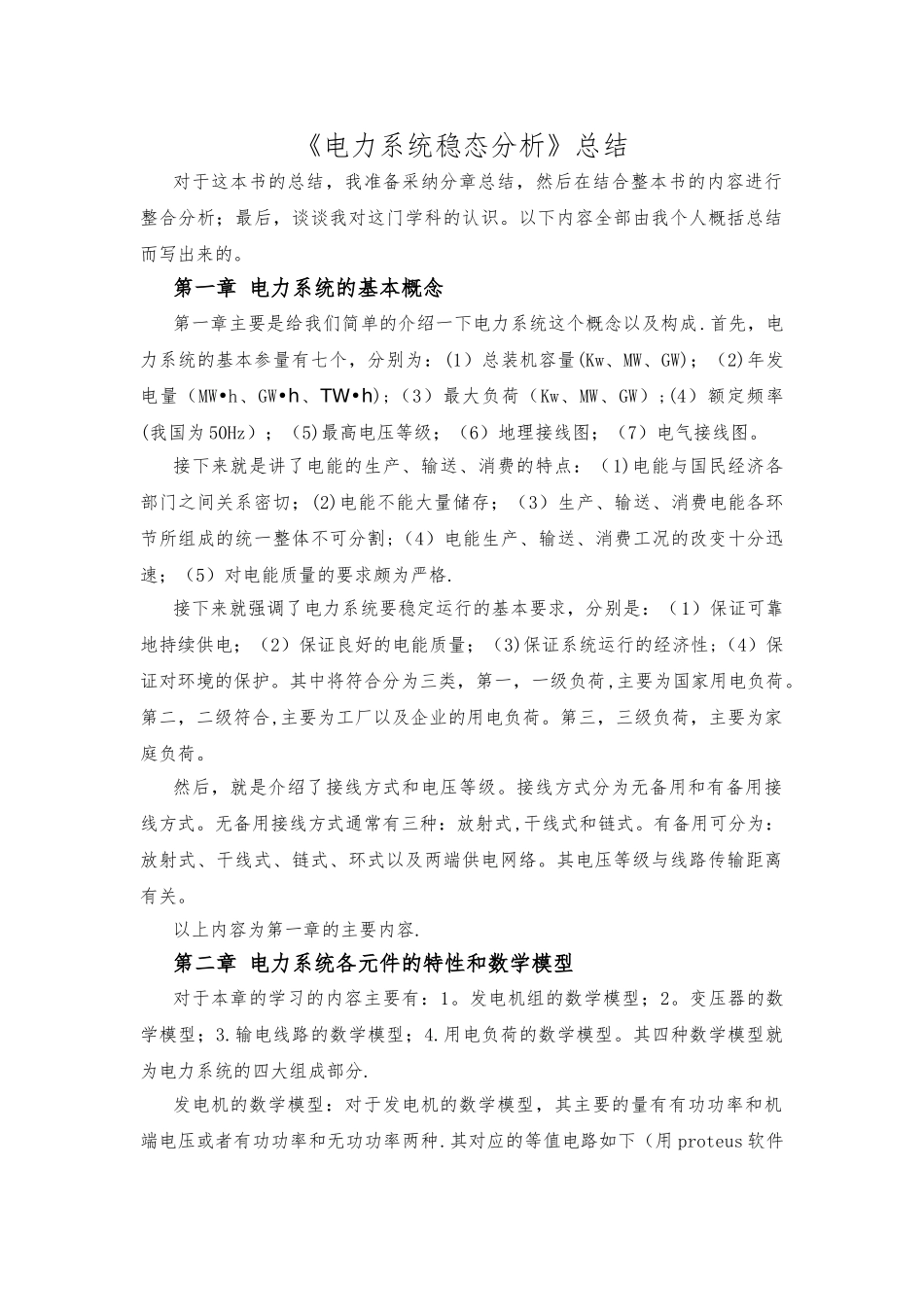

电力系统稳态分析总结_第1页
1/9
电力系统稳态分析总结_第2页
2/9
电力系统稳态分析总结_第3页
3/9
《电力系统稳态分析》总结对于这本书的总结,我准备采纳分章总结,然后在结合整本书的内容进行整合分析;最后,谈谈我对这门学科的认识。以下内容全部由我个人概括总结而写出来的。第一章 电力系统的基本概念第一章主要是给我们简单的介绍一下电力系统这个概念以及构成.首先,电力系统的基本参量有七个,分别为:(1)总装机容量(Kw、MW、GW);(2)年发电量(MW•h、GW•h、TW•h);(3)最大负荷(Kw、MW、GW);(4)额定频率(我国为 50Hz);(5)最高电压等级;(6)地理接线图;(7)电气接线图。接下来就是讲了电能的生产、输送、消费的特点:(1)电能与国民经济各部门之间关系密切;(2)电能不能大量储存;(3)生产、输送、消费电能各环节所组成的统一整体不可分割;(4)电能生产、输送、消费工况的改变十分迅速;(5)对电能质量的要求颇为严格.接下来就强调了电力系统要稳定运行的基本要求,分别是:(1)保证可靠地持续供电;(2)保证良好的电能质量;(3)保证系统运行的经济性;(4)保证对环境的保护。其中将符合分为三类,第一,一级负荷,主要为国家用电负荷。第二,二级符合,主要为工厂以及企业的用电负荷。第三,三级负荷,主要为家庭负荷。然后,就是介绍了接线方式和电压等级。接线方式分为无备用和有备用接线方式。无备用接线方式通常有三种:放射式,干线式和链式。有备用可分为:放射式、干线式、链式、环式以及两端供电网络。其电压等级与线路传输距离有关。以上内容为第一章的主要内容.第二章 电力系统各元件的特性和数学模型对于本章的学习的内容主要有:1。发电机组的数学模型;2。变压器的数学模型;3.输电线路的数学模型;4.用电负荷的数学模型。其四种数学模型就为电力系统的四大组成部分.发电机的数学模型:对于发电机的数学模型,其主要的量有有功功率和机端电压或者有功功率和无功功率两种.其对应的等值电路如下(用 proteus 软件画的图): 有功功率和机端电压 有功功率和无功功率其中与发电机有关的量还有复功率以及视在功率。复功率 S=P+jQ。与发电机有关的重要参数还有其发电机的运行极限。在发电机的运行的时候,其不能超过最大极限值且不小于最小极限值。一般情况要低于最大极限值。变压器的数学模型:对于变压器的数学模型,其主要的量有阻抗(电阻与电抗),导纳(电导与电纳),短路电压百分数以及空载电流百分数.电阻 RT 对应的有功功率的电压降的值,可由短路实验测出电阻 RT。电抗 XT 对应的是无功功...
