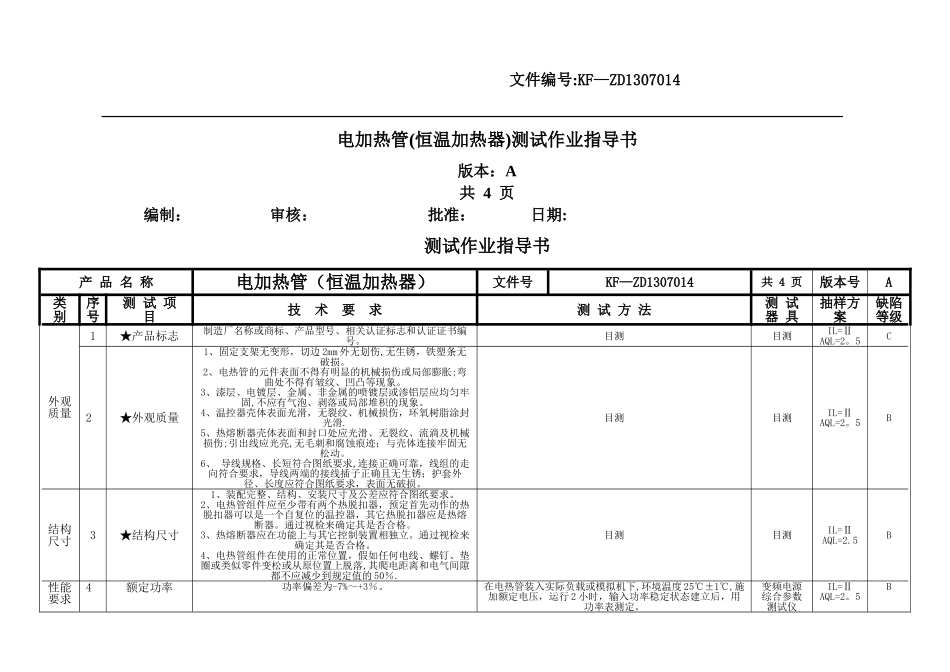

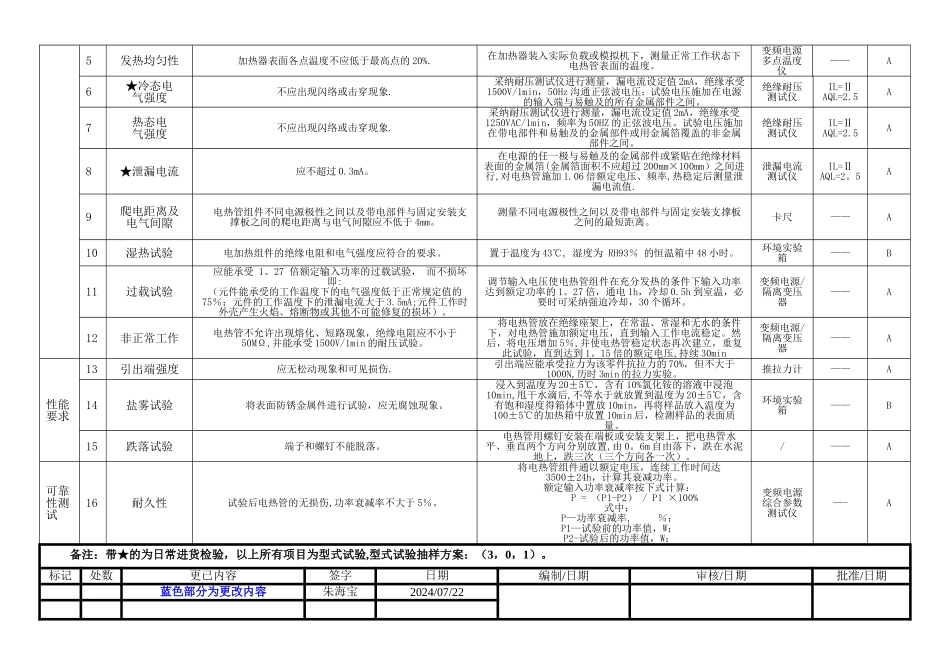

文件编号:KF—ZD1307014 电加热管(恒温加热器)测试作业指导书版本：A共 4 页编制： 审核： 批准： 日期:测试作业指导书产 品 名 称电加热管（恒温加热器）文件号 KF—ZD1307014共 4 页版本号A类 别序号测 试 项 目技 术 要 求测 试 方 法测 试 器 具抽样方案缺陷等级外观质量1★产品标志制造厂名称或商标、产品型号、相关认证标志和认证证书编号。目测目测IL=Ⅱ AQL=2。5C2★外观质量1、固定支架无变形，切边 2mm 外无划伤,无生锈，铁塑条无破损。2、电热管的元件表面不得有明显的机械损伤或局部膨胀;弯曲处不得有皱纹、凹凸等现象。3、漆层、电镀层、金属、非金属的喷镀层或渗铝层应均匀牢固,不应有气泡、剥落或局部堆积的现象。4、温控器壳体表面光滑，无裂纹、机械损伤，环氧树脂涂封光滑.5、热熔断器壳体表面和封口处应光滑、无裂纹、流淌及机械损伤;引出线应光亮,无毛刺和腐蚀痕迹；与壳体连接牢固无松动。6、 导线规格、长短符合图纸要求,连接正确可靠，线组的走向符合要求，导线两端的接线插子正确且无生锈；护套外径、长度应符合图纸要求，表面无破损。目测目测IL=Ⅱ AQL=2。5B结构尺寸3★结构尺寸1、装配完整、结构、安装尺寸及公差应符合图纸要求。2、电热管组件应至少带有两个热脱扣器，预定首先动作的热脱扣器可以是一个自复位的温控器，其它热脱扣器应是热熔断器。通过视检来确定其是否合格。3、热熔断器应在功能上与其它控制装置相独立。通过视检来确定其是否合格。4、电热管组件在使用的正常位置，假如任何电线、螺钉、垫圈或类似零件变松或从原位置上脱落,其爬电距离和电气间隙都不应减少到规定值的 50％.目测目测IL=Ⅱ AQL=2.5B性能要求4额定功率功率偏差为-7%～+3％。在电热管装入实际负载或模拟机下,环境温度 25℃±1℃,施加额定电压，运行 2 小时，输入功率稳定状态建立后，用功率表测定。变频电源综合参数测试仪IL=Ⅱ AQL=2。5B5发热均匀性加热器表面各点温度不应低于最高点的 20%.在加热器装入实际负载或模拟机下，测量正常工作状态下电热管表面的温度。变频电源多点温度仪——A6★冷态电气强度不应出现闪络或击穿现象.采纳耐压测试仪进行测量，漏电流设定值 2mA，绝缘承受1500V/1min，50Hz 沟通正弦波电压；试验电压施加在电源的输入端与易触及的所有金属部件之间。绝缘耐压测试仪IL=Ⅱ AQL=2.5A7热态电气强度不应出现闪络或击穿现象.采纳耐压测试仪进行测量，漏电流设定值 2mA，...
