电动单梁承重梁改造方案

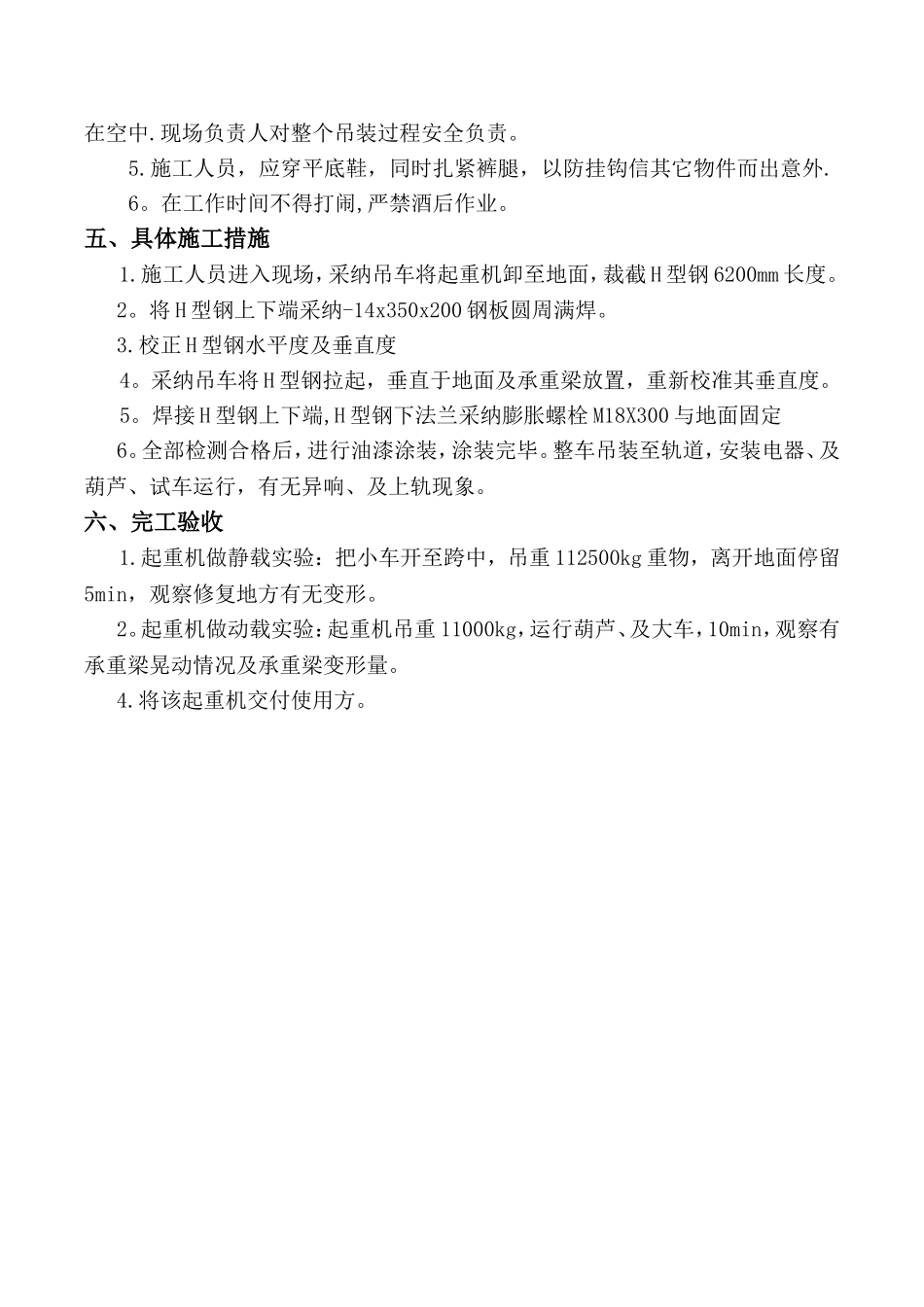

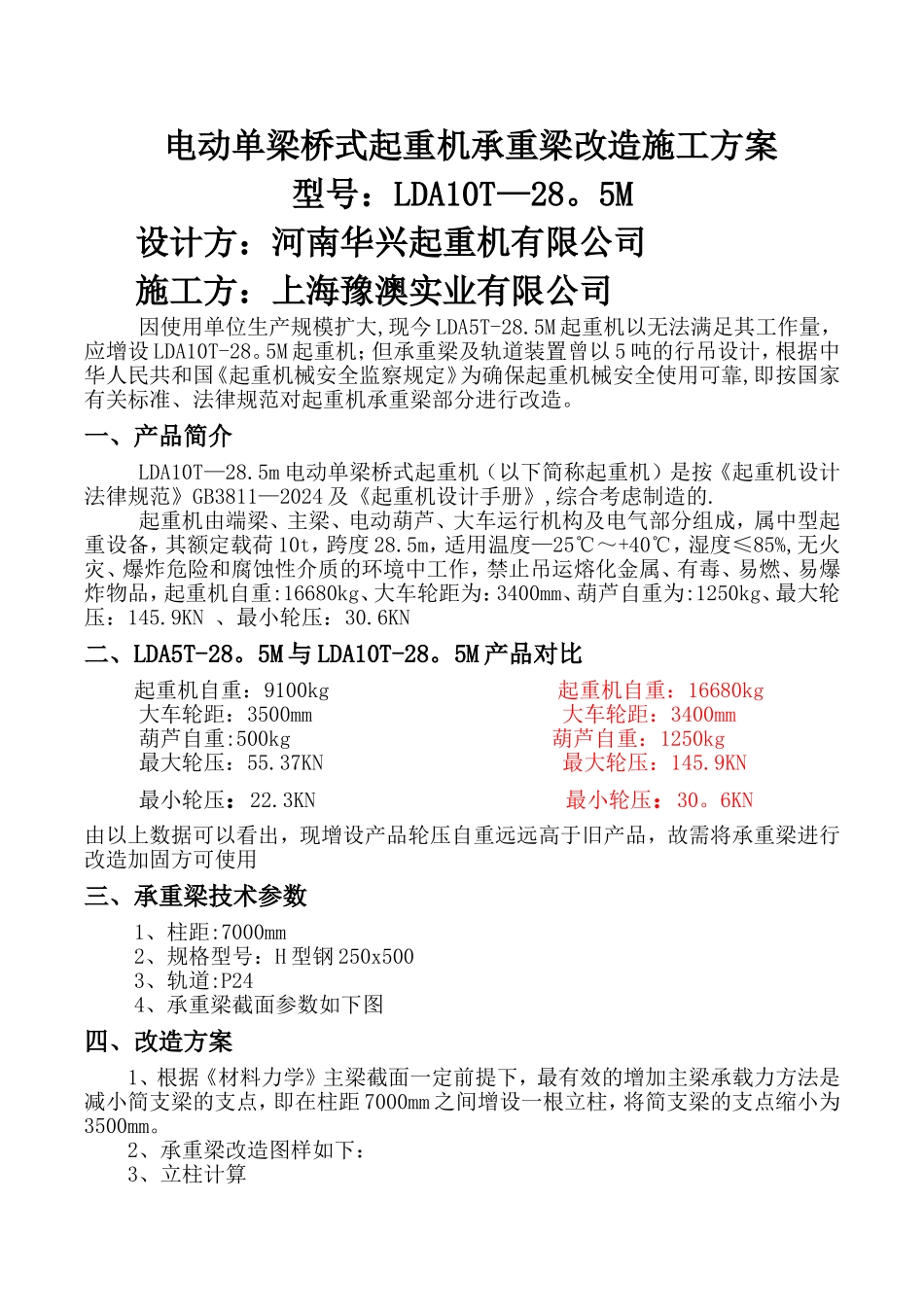

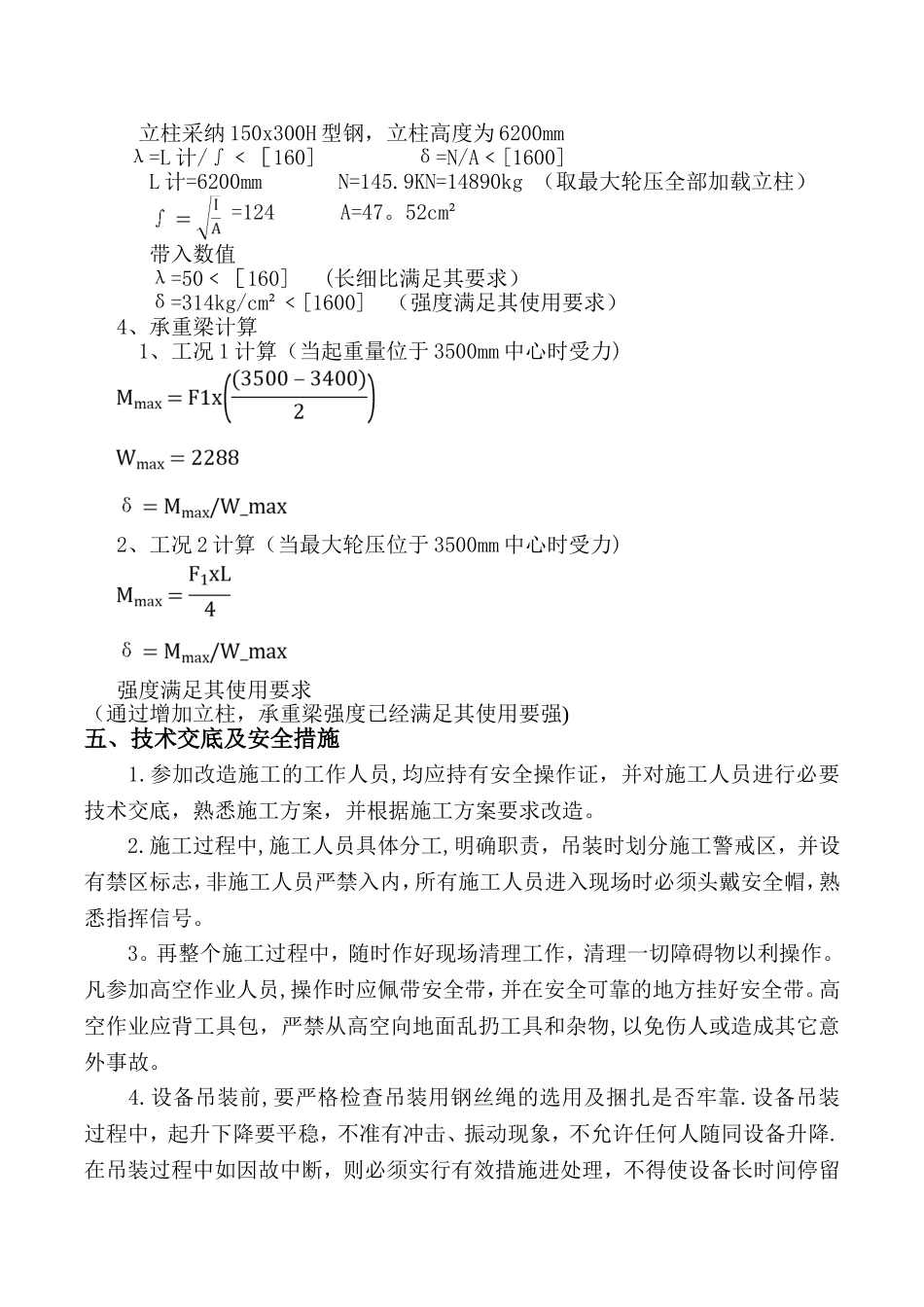

电动单梁桥式起重机承重梁改造施工方案型号：LDA10T—28。5M设计方：河南华兴起重机有限公司施工方：上海豫澳实业有限公司 因使用单位生产规模扩大,现今 LDA5T-28.5M 起重机以无法满足其工作量，应增设 LDA10T-28。5M 起重机；但承重梁及轨道装置曾以 5 吨的行吊设计，根据中华人民共和国《起重机械安全监察规定》为确保起重机械安全使用可靠,即按国家有关标准、法律规范对起重机承重梁部分进行改造。一、产品简介 LDA10T—28.5m 电动单梁桥式起重机（以下简称起重机）是按《起重机设计法律规范》GB3811—2024 及《起重机设计手册》,综合考虑制造的. 起重机由端梁、主梁、电动葫芦、大车运行机构及电气部分组成，属中型起重设备，其额定载荷 10t，跨度 28.5m，适用温度—25℃～+40℃，湿度≤85%,无火灾、爆炸危险和腐蚀性介质的环境中工作，禁止吊运熔化金属、有毒、易燃、易爆炸物品，起重机自重:16680kg、大车轮距为：3400mm、葫芦自重为:1250kg、最大轮压：145.9KN 、最小轮压：30.6KN 二、LDA5T-28。5M 与 LDA10T-28。5M 产品对比 起重机自重：9100kg 起重机自重：16680kg 大车轮距：3500mm 大车轮距：3400mm 葫芦自重:500kg 葫芦自重：1250kg 最大轮压：55.37KN 最大轮压：145.9KN 最小轮压：22.3KN 最小轮压：30。6KN由以上数据可以看出，现增设产品轮压自重远远高于旧产品，故需将承重梁进行改造加固方可使用三、承重梁技术参数1、柱距:7000mm2、规格型号：H 型钢 250x5003、轨道:P244、承重梁截面参数如下图四、改造方案1、根据《材料力学》主梁截面一定前提下，最有效的增加主梁承载力方法是减小简支梁的支点，即在柱距 7000mm 之间增设一根立柱，将简支梁的支点缩小为3500mm。2、承重梁改造图样如下：3、立柱计算 立柱采纳 150x300H 型钢，立柱高度为 6200mmλ=L 计/∫﹤［160] δ=N/A﹤[1600]L 计=6200mm N=145.9KN=14890kg （取最大轮压全部加载立柱） =124 A=47。52cm²带入数值λ=50﹤［160] (长细比满足其要求）δ=314kg/cm²﹤[1600] （强度满足其使用要求）4、承重梁计算 1、工况 1 计算（当起重量位于 3500mm 中心时受力)2、工况 2 计算（当最大轮压位于 3500mm 中心时受力)强度满足其使用要求（通过增加立柱，承重梁强度已经满足其使用要强)五、技术交底及安全措施 1.参加改造施工的工作人员,均应持有安全操作证，并对施工人员进行必要技术交底，熟悉施工方案，并根据...
