电动天棚帘施工方案书

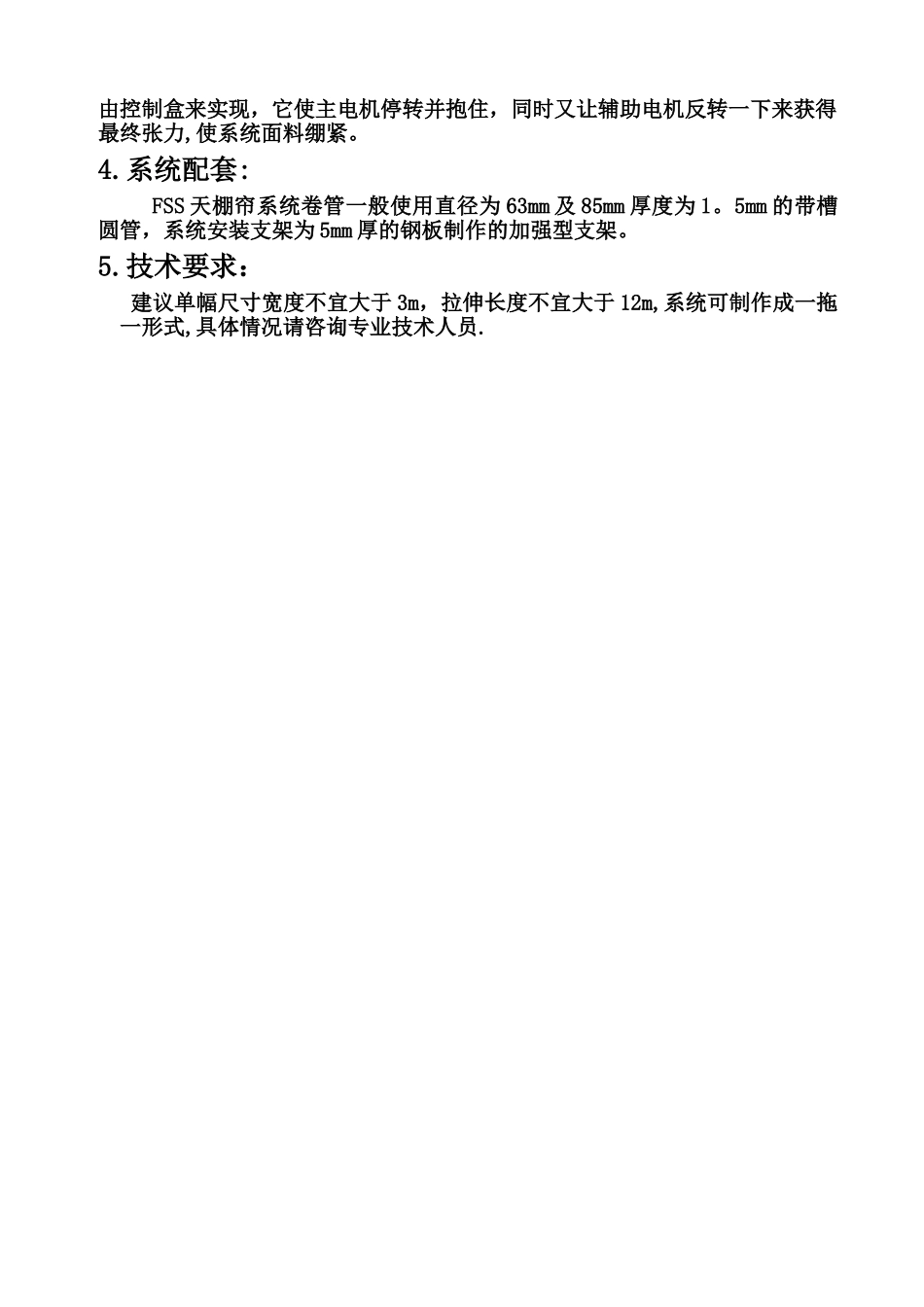

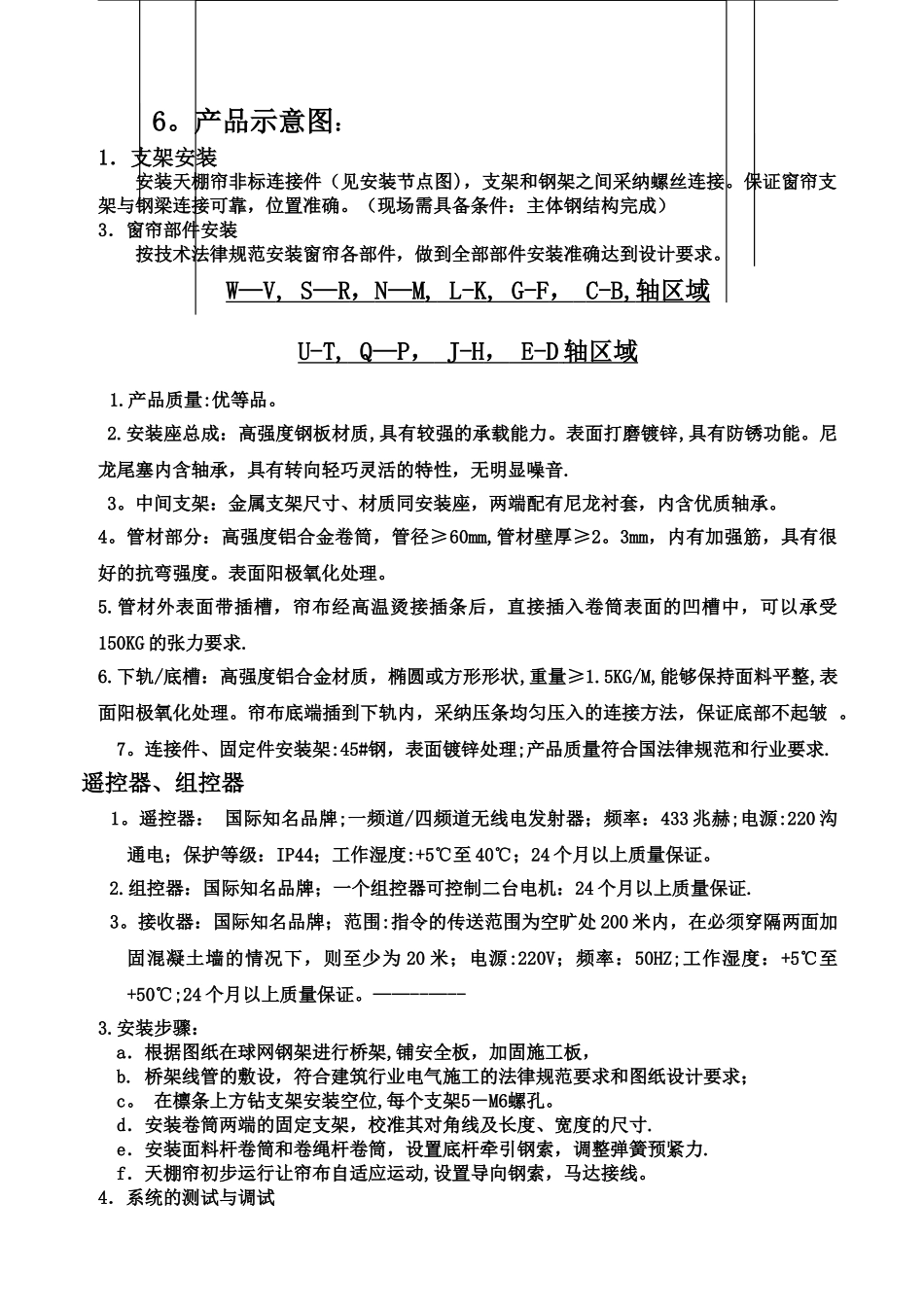

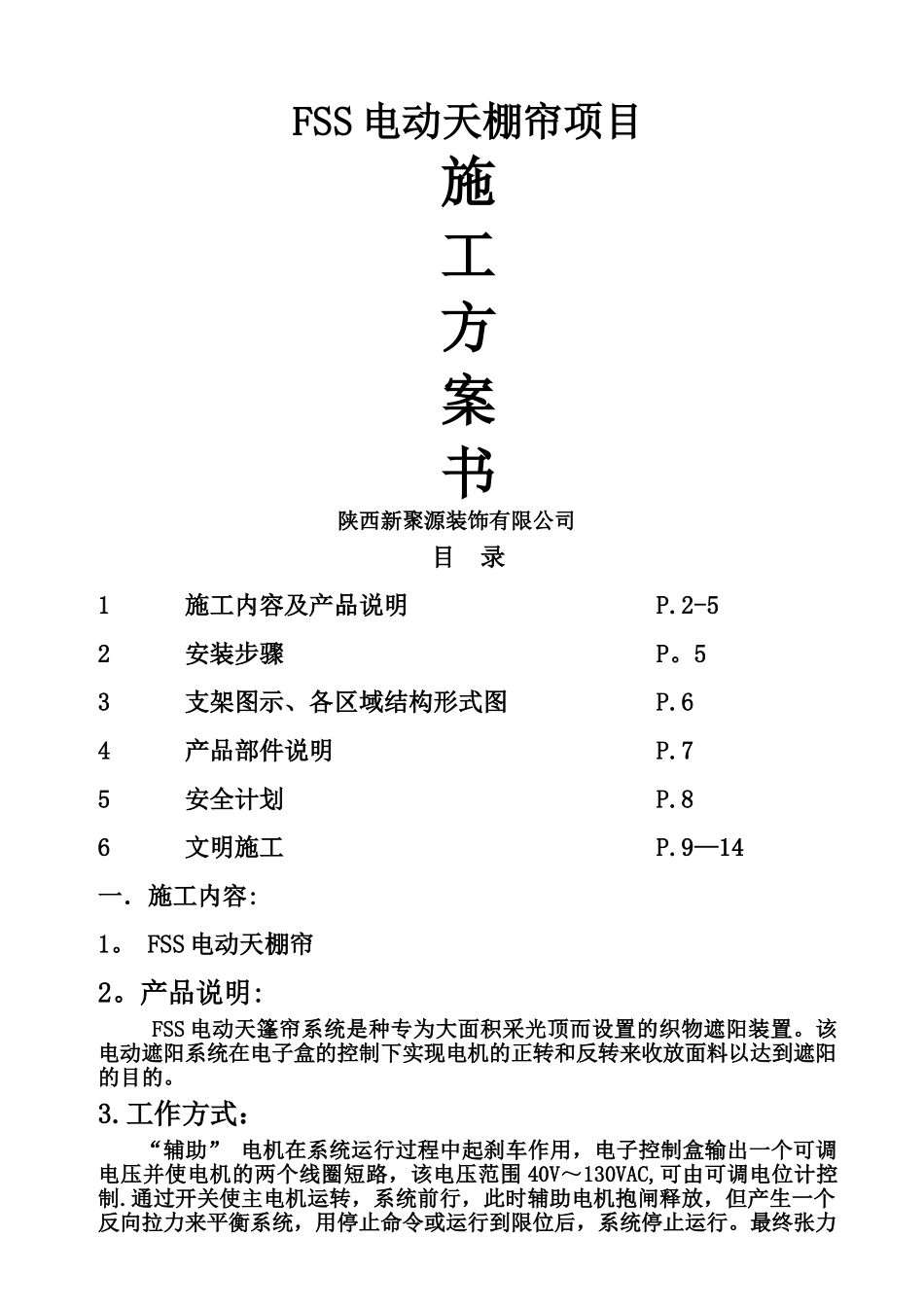

FSS 电动天棚帘项目施工方案书陕西新聚源装饰有限公司目 录1 施工内容及产品说明 P.2-5 2 安装步骤 P。5 3 支架图示、各区域结构形式图 P.6 4 产品部件说明 P.7 5 安全计划 P.86 文明施工 P.9—14一．施工内容:1。 FSS 电动天棚帘2。产品说明:FSS 电动天篷帘系统是种专为大面积采光顶而设置的织物遮阳装置。该电动遮阳系统在电子盒的控制下实现电机的正转和反转来收放面料以达到遮阳的目的。3.工作方式： “辅助” 电机在系统运行过程中起刹车作用，电子控制盒输出一个可调电压并使电机的两个线圈短路，该电压范围 40V～130VAC,可由可调电位计控制.通过开关使主电机运转，系统前行，此时辅助电机抱闸释放，但产生一个反向拉力来平衡系统，用停止命令或运行到限位后，系统停止运行。最终张力 由控制盒来实现，它使主电机停转并抱住，同时又让辅助电机反转一下来获得最终张力,使系统面料绷紧。4.系统配套:FSS 天棚帘系统卷管一般使用直径为 63mm 及 85mm 厚度为 1。5mm 的带槽圆管，系统安装支架为 5mm 厚的钢板制作的加强型支架。5.技术要求：建议单幅尺寸宽度不宜大于 3m，拉伸长度不宜大于 12m,系统可制作成一拖一形式,具体情况请咨询专业技术人员.6。产品示意图：1．支架安装安装天棚帘非标连接件（见安装节点图)，支架和钢架之间采纳螺丝连接。保证窗帘支架与钢梁连接可靠，位置准确。（现场需具备条件：主体钢结构完成）3．窗帘部件安装 按技术法律规范安装窗帘各部件，做到全部部件安装准确达到设计要求。W—V , S—R ， N—M , L-K , G-F ， C-B , 轴区域 U-T , Q—P ， J-H ， E-D 轴区域 1.产品质量:优等品。2.安装座总成：高强度钢板材质,具有较强的承载能力。表面打磨镀锌,具有防锈功能。尼龙尾塞内含轴承，具有转向轻巧灵活的特性，无明显噪音.3。中间支架：金属支架尺寸、材质同安装座，两端配有尼龙衬套，内含优质轴承。4。管材部分：高强度铝合金卷筒，管径≥60mm,管材壁厚≥2。3mm，内有加强筋，具有很好的抗弯强度。表面阳极氧化处理。5.管材外表面带插槽，帘布经高温烫接插条后，直接插入卷筒表面的凹槽中，可以承受150KG 的张力要求.6.下轨/底槽：高强度铝合金材质，椭圆或方形形状,重量≥1.5KG/M,能够保持面料平整,表面阳极氧化处理。帘布底端插到下轨内，采纳压条均匀压入的连接方法，保证底部不起皱 。 7。连接件、固定件安装架:45#钢，表面镀锌处理;产品质量...
