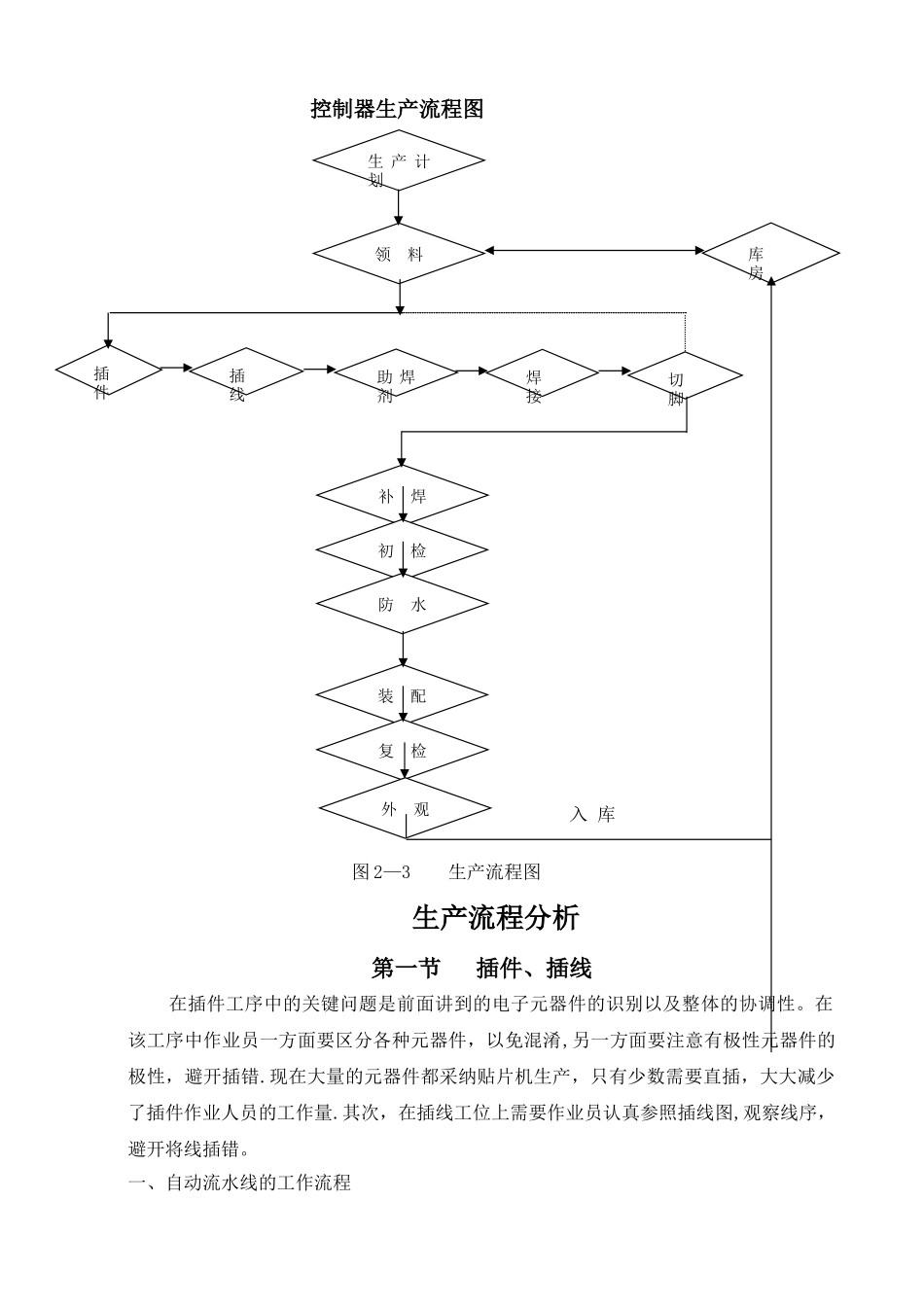

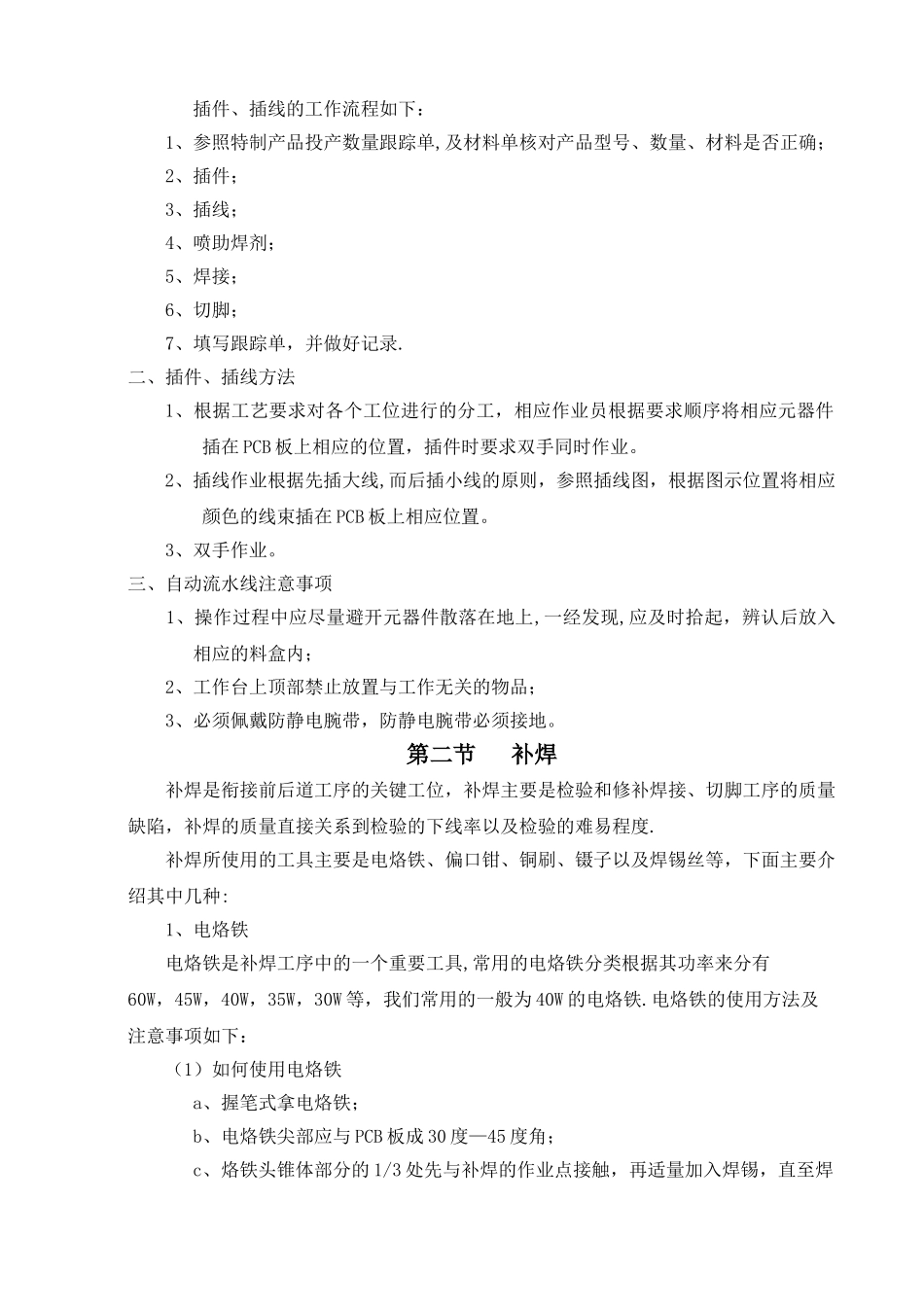

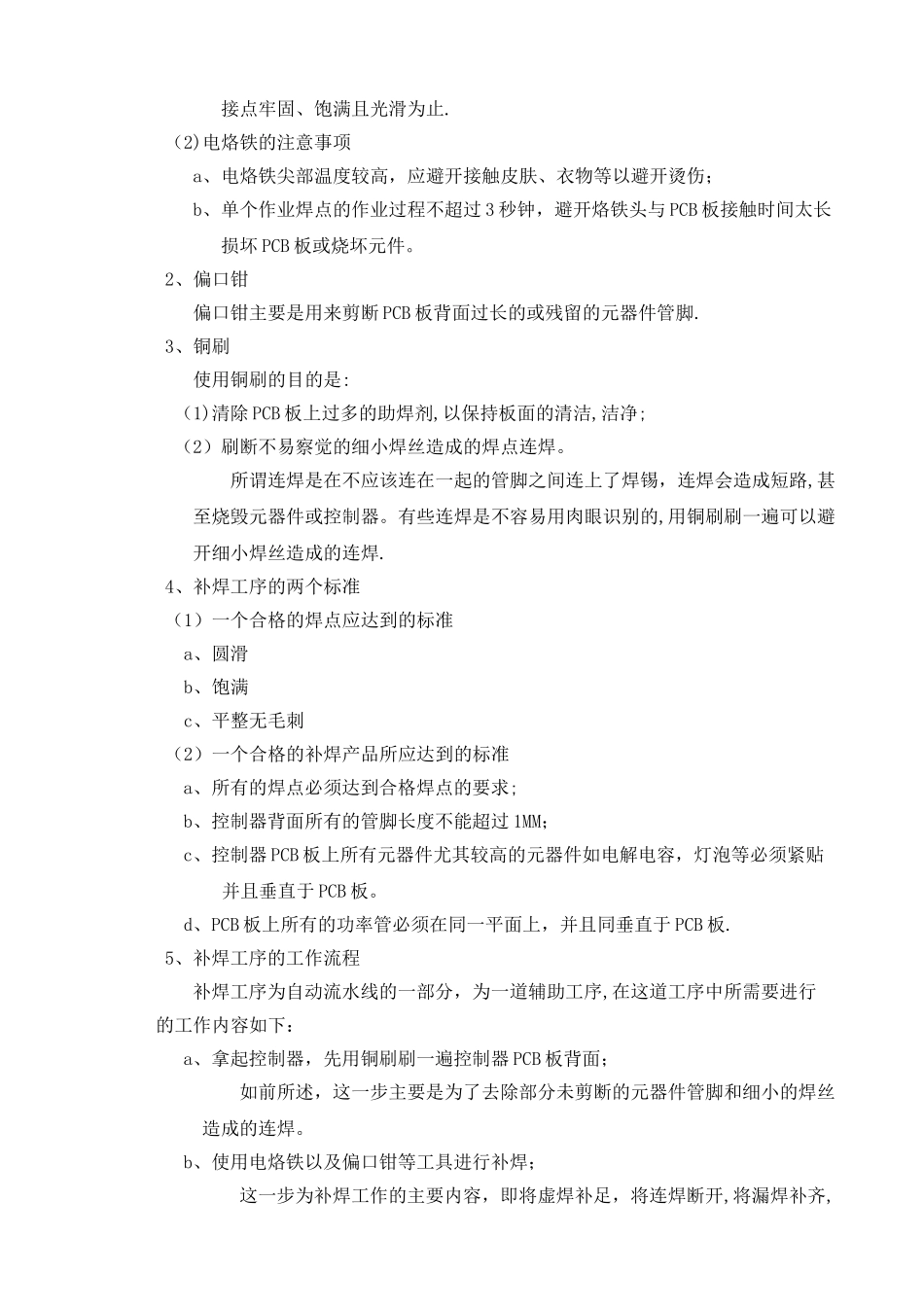

控制器生产流程图 入 库 图 2—3 生产流程图 生产流程分析第一节 插件、插线在插件工序中的关键问题是前面讲到的电子元器件的识别以及整体的协调性。在该工序中作业员一方面要区分各种元器件，以免混淆,另一方面要注意有极性元器件的极性，避开插错.现在大量的元器件都采纳贴片机生产，只有少数需要直插，大大减少了插件作业人员的工作量.其次，在插线工位上需要作业员认真参照插线图,观察线序，避开将线插错。一、自动流水线的工作流程库 房领 料生 产 计划助 焊剂补 焊初 检插 件插 线焊 接切 脚防 水装 配复 检外 观插件、插线的工作流程如下：1、参照特制产品投产数量跟踪单,及材料单核对产品型号、数量、材料是否正确；2、插件；3、插线；4、喷助焊剂；5、焊接；6、切脚；7、填写跟踪单，并做好记录.二、插件、插线方法1、根据工艺要求对各个工位进行的分工，相应作业员根据要求顺序将相应元器件插在 PCB 板上相应的位置，插件时要求双手同时作业。2、插线作业根据先插大线,而后插小线的原则，参照插线图，根据图示位置将相应颜色的线束插在 PCB 板上相应位置。3、双手作业。三、自动流水线注意事项 1、操作过程中应尽量避开元器件散落在地上,一经发现,应及时拾起，辨认后放入相应的料盒内； 2、工作台上顶部禁止放置与工作无关的物品； 3、必须佩戴防静电腕带，防静电腕带必须接地。第二节 补焊补焊是衔接前后道工序的关键工位，补焊主要是检验和修补焊接、切脚工序的质量缺陷，补焊的质量直接关系到检验的下线率以及检验的难易程度.补焊所使用的工具主要是电烙铁、偏口钳、铜刷、镊子以及焊锡丝等，下面主要介绍其中几种:1、电烙铁电烙铁是补焊工序中的一个重要工具,常用的电烙铁分类根据其功率来分有60W，45W，40W，35W，30W 等，我们常用的一般为 40W 的电烙铁.电烙铁的使用方法及注意事项如下：（1）如何使用电烙铁 a、握笔式拿电烙铁； b、电烙铁尖部应与 PCB 板成 30 度—45 度角； c、烙铁头锥体部分的 1/3 处先与补焊的作业点接触，再适量加入焊锡，直至焊接点牢固、饱满且光滑为止.（2)电烙铁的注意事项 a、电烙铁尖部温度较高，应避开接触皮肤、衣物等以避开烫伤； b、单个作业焊点的作业过程不超过 3 秒钟，避开烙铁头与 PCB 板接触时间太长损坏 PCB 板或烧坏元件。2、偏口钳 偏口钳主要是用来剪断 PCB 板背面过长的或残留的元器件管脚.3、铜刷 使用铜刷的目的是: （1)...
