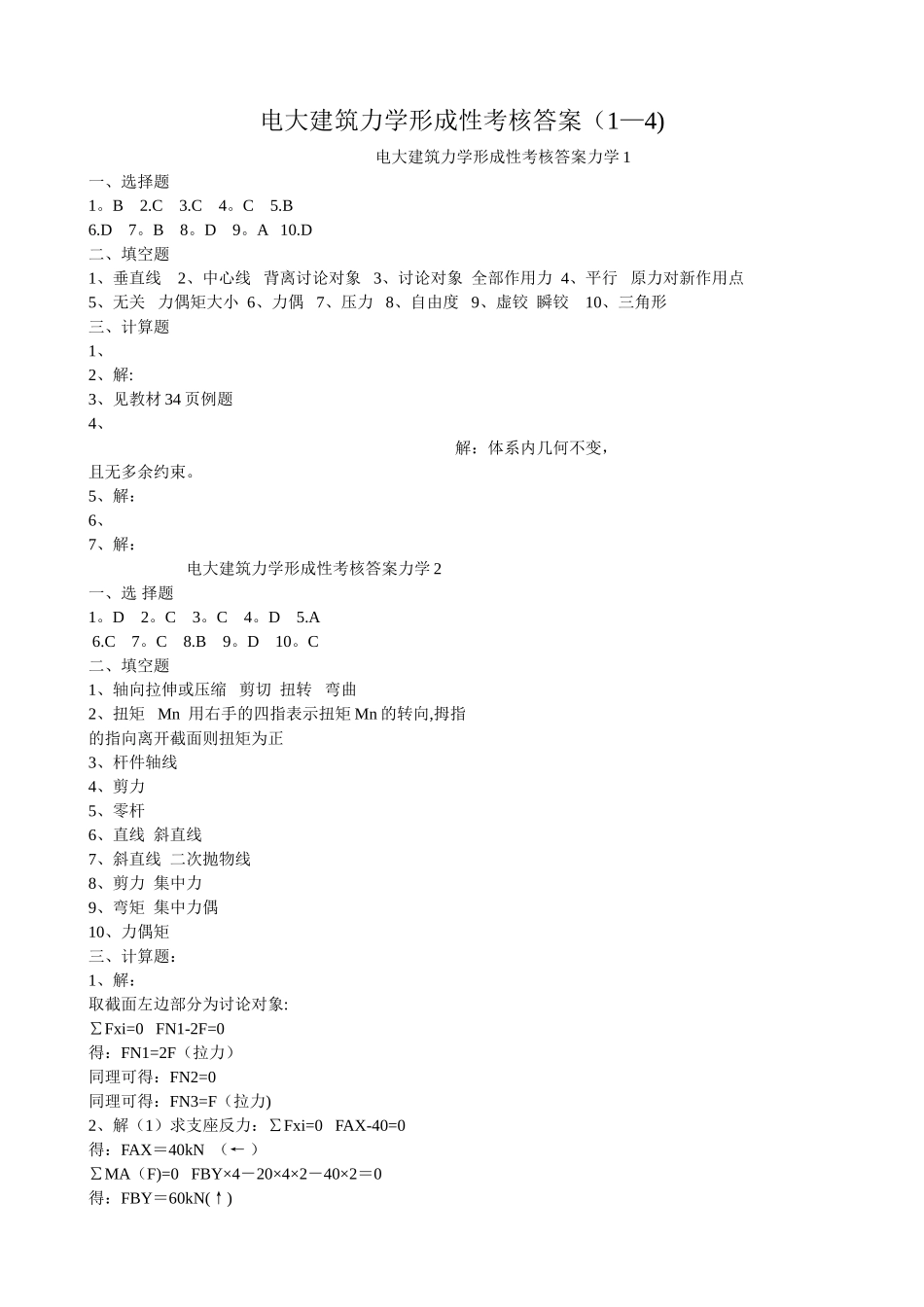

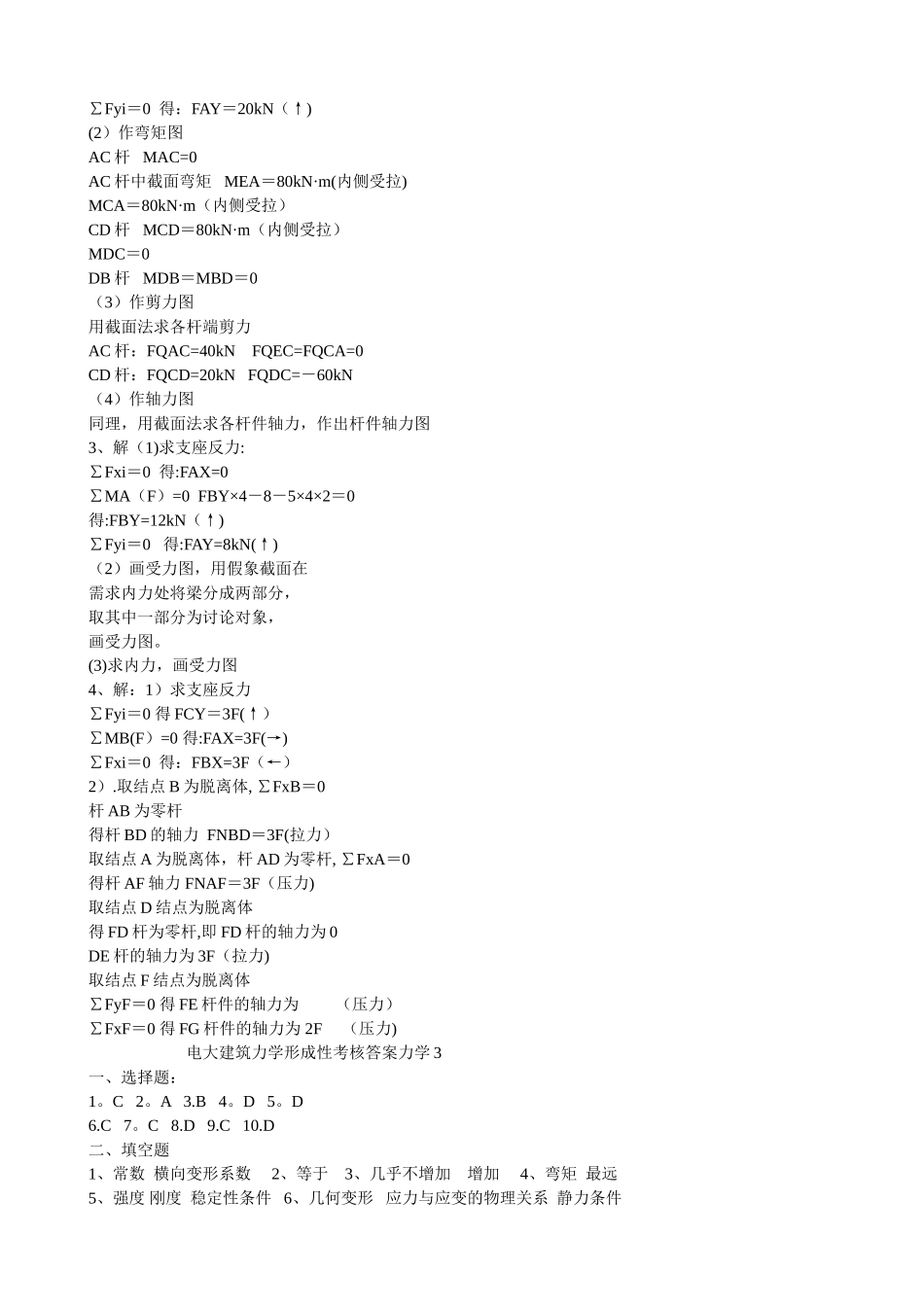

电大建筑力学形成性考核答案（1—4) 电大建筑力学形成性考核答案力学 1一、选择题1。B 2.C 3.C 4。C 5.B6.D 7。B 8。D 9。A 10.D二、填空题1、垂直线 2、中心线 背离讨论对象 3、讨论对象 全部作用力 4、平行 原力对新作用点5、无关 力偶矩大小 6、力偶 7、压力 8、自由度 9、虚铰 瞬铰 10、三角形三、计算题1、2、解:3、见教材 34 页例题4、 解：体系内几何不变，且无多余约束。5、解： 6、7、解： 电大建筑力学形成性考核答案力学 2一、选 择题1。D 2。C 3。C 4。D 5.A 6.C 7。C 8.B 9。D 10。C二、填空题1、轴向拉伸或压缩 剪切 扭转 弯曲2、扭矩 Mn 用右手的四指表示扭矩 Mn 的转向,拇指的指向离开截面则扭矩为正3、杆件轴线4、剪力5、零杆6、直线 斜直线7、斜直线 二次抛物线8、剪力 集中力9、弯矩 集中力偶10、力偶矩三、计算题：1、解：取截面左边部分为讨论对象:∑Fxi=0 FN1-2F=0得：FN1=2F（拉力）同理可得：FN2=0同理可得：FN3=F（拉力)2、解（1）求支座反力：∑Fxi=0 FAX-40=0 得：FAX＝40kN （← ）∑MA（F)=0 FBY×4－20×4×2－40×2＝0得：FBY＝60kN(↑)∑Fyi＝0 得：FAY＝20kN（↑)(2）作弯矩图AC 杆 MAC=0 AC 杆中截面弯矩 MEA＝80kN·m(内侧受拉)MCA＝80kN·m（内侧受拉）CD 杆 MCD＝80kN·m（内侧受拉）MDC＝0DB 杆 MDB＝MBD＝0（3）作剪力图用截面法求各杆端剪力 AC 杆：FQAC=40kN FQEC=FQCA=0CD 杆：FQCD=20kN FQDC=－60kN（4）作轴力图同理，用截面法求各杆件轴力，作出杆件轴力图3、解（1)求支座反力: ∑Fxi＝0 得:FAX=0 ∑MA（F）=0 FBY×4－8－5×4×2＝0得:FBY=12kN（↑)∑Fyi＝0 得:FAY=8kN(↑)（2）画受力图，用假象截面在 需求内力处将梁分成两部分， 取其中一部分为讨论对象，画受力图。(3)求内力，画受力图4、解：1）求支座反力 ∑Fyi＝0 得 FCY＝3F(↑）∑MB(F）=0 得:FAX=3F(→)∑Fxi＝0 得：FBX=3F（←）2）.取结点 B 为脱离体, ∑FxB＝0 杆 AB 为零杆得杆 BD 的轴力 FNBD＝3F(拉力）取结点 A 为脱离体，杆 AD 为零杆, ∑FxA＝0得杆 AF 轴力 FNAF＝3F（压力)取结点 D 结点为脱离体得 FD 杆为零杆,即 FD 杆的轴力为 0 DE 杆的轴力为 3F（拉力)取结点 F 结点为脱离体∑FyF＝0 得 FE 杆件的轴力为 （压力）∑FxF＝0 得 FG 杆件的轴力为 2F （压力) 电大建筑力学形成性考核答案力学 3...
