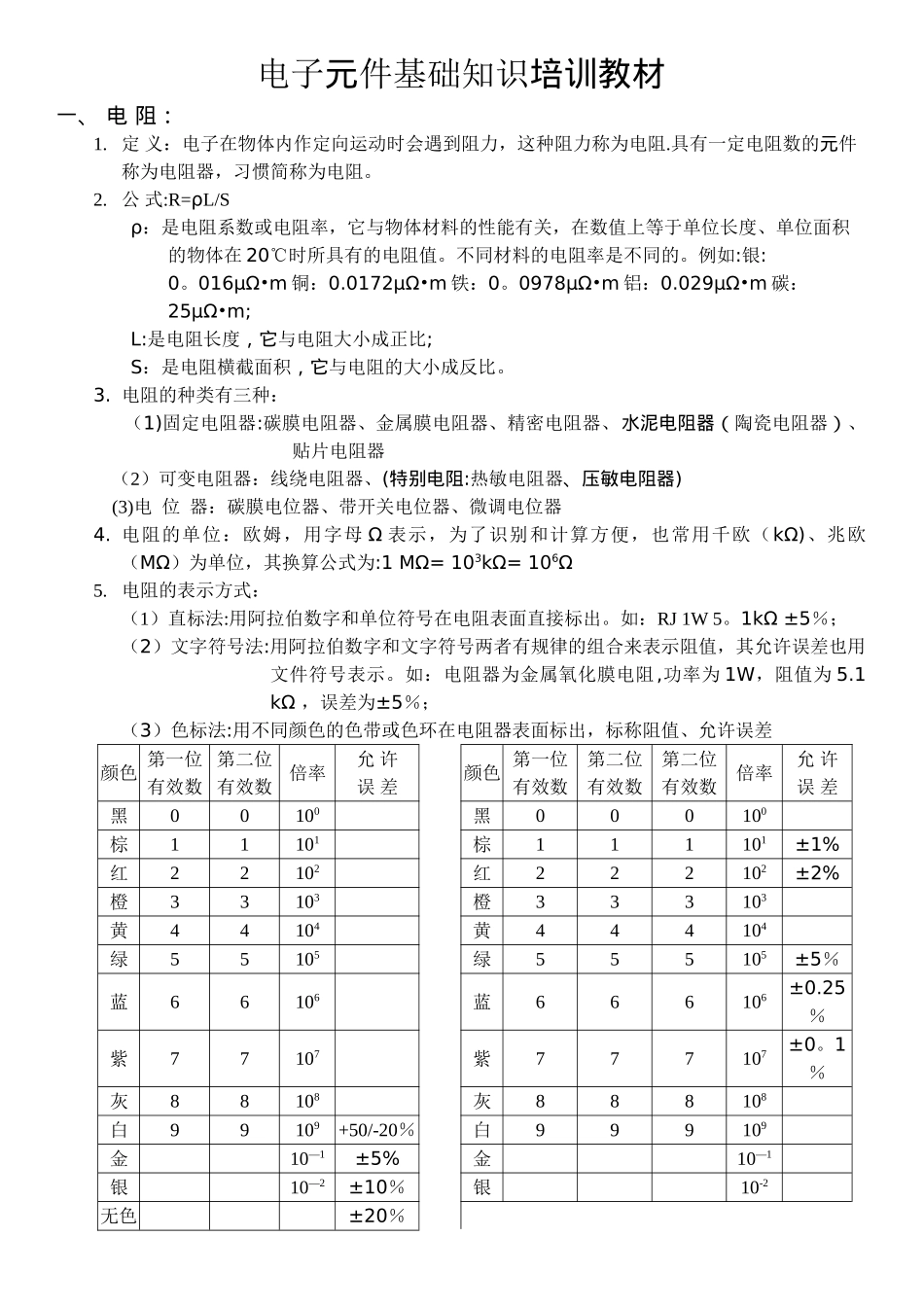

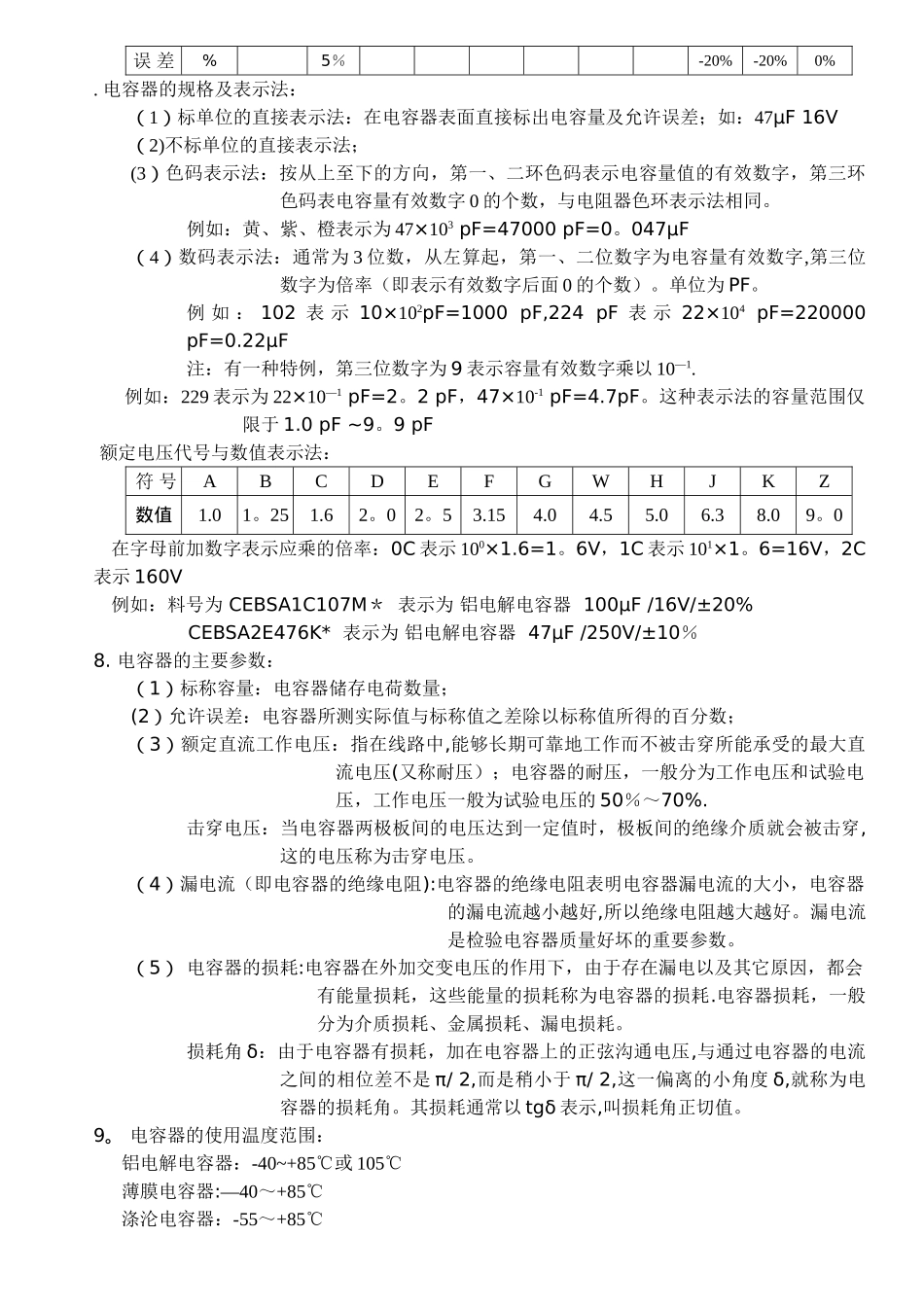

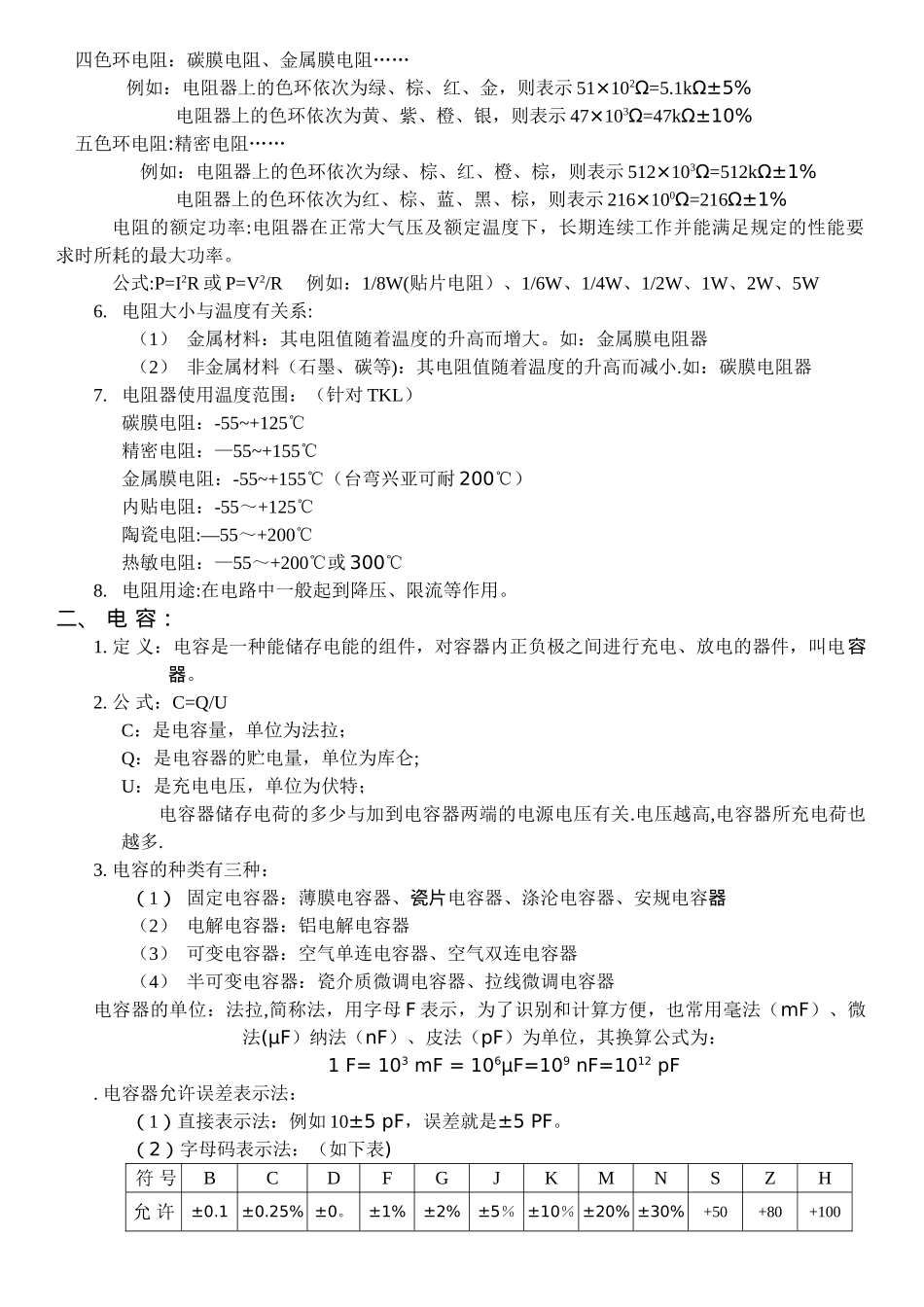

电子元件基础知识培训教材 一、 电 阻:1. 定 义:电子在物体内作定向运动时会遇到阻力,这种阻力称为电阻.具有一定电阻数的元件称为电阻器,习惯简称为电阻。2. 公 式:R=ρL/S ρ:是电阻系数或电阻率,它与物体材料的性能有关,在数值上等于单位长度、单位面积的物体在 20℃时所具有的电阻值。不同材料的电阻率是不同的。例如:银:0。016μΩ•m 铜:0.0172μΩ•m 铁:0。0978μΩ•m 铝:0.029μΩ•m 碳:25μΩ•m;L:是电阻长度,它与电阻大小成正比;S:是电阻横截面积,它与电阻的大小成反比。3. 电阻的种类有三种:(1)固定电阻器:碳膜电阻器、金属膜电阻器、精密电阻器、水泥电阻器(陶瓷电阻器)、贴片电阻器 (2)可变电阻器:线绕电阻器、(特别电阻:热敏电阻器、压敏电阻器) (3)电 位 器:碳膜电位器、带开关电位器、微调电位器4. 电阻的单位:欧姆,用字母 Ω 表示,为了识别和计算方便,也常用千欧(kΩ)、兆欧(MΩ)为单位,其换算公式为:1 MΩ= 103kΩ= 106Ω5. 电阻的表示方式:(1)直标法:用阿拉伯数字和单位符号在电阻表面直接标出。如:RJ 1W 5。1kΩ ±5%;(2)文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示阻值,其允许误差也用文件符号表示。如:电阻器为金属氧化膜电阻,功率为 1W,阻值为 5.1 kΩ ,误差为±5%;(3)色标法:用不同颜色的色带或色环在电阻器表面标出,标称阻值、允许误差颜色 第一位有效数第二位有效数倍率允 许误 差颜色 第一位有效数第二位有效数第二位有效数倍率允 许误 差黑00100黑000100棕11101棕111101±1%红22102红222102±2%橙33103橙333103黄44104黄444104绿55105绿555105±5%蓝66106蓝666106±0.25%紫77107紫777107±0。1%灰88108灰888108白99109+50/-20%白999109金10—1±5%金10—1银10—2±10%银10-2无色±20%四色环电阻:碳膜电阻、金属膜电阻…… 例如:电阻器上的色环依次为绿、棕、红、金,则表示 51×102Ω=5.1kΩ±5% 电阻器上的色环依次为黄、紫、橙、银,则表示 47×103Ω=47kΩ±10% 五色环电阻:精密电阻…… 例如:电阻器上的色环依次为绿、棕、红、橙、棕,则表示 512×103Ω=512kΩ±1% 电阻器上的色环依次为红、棕、蓝、黑、棕,则表示 216×100Ω=216Ω±1%电阻的额定功率:电阻器在正常大气压及额定温度下,长期连续工作并能满足规定的性能要 求时所耗的最大功率。 公式:P=I2R 或 P=V2/R 例如:1/8...
