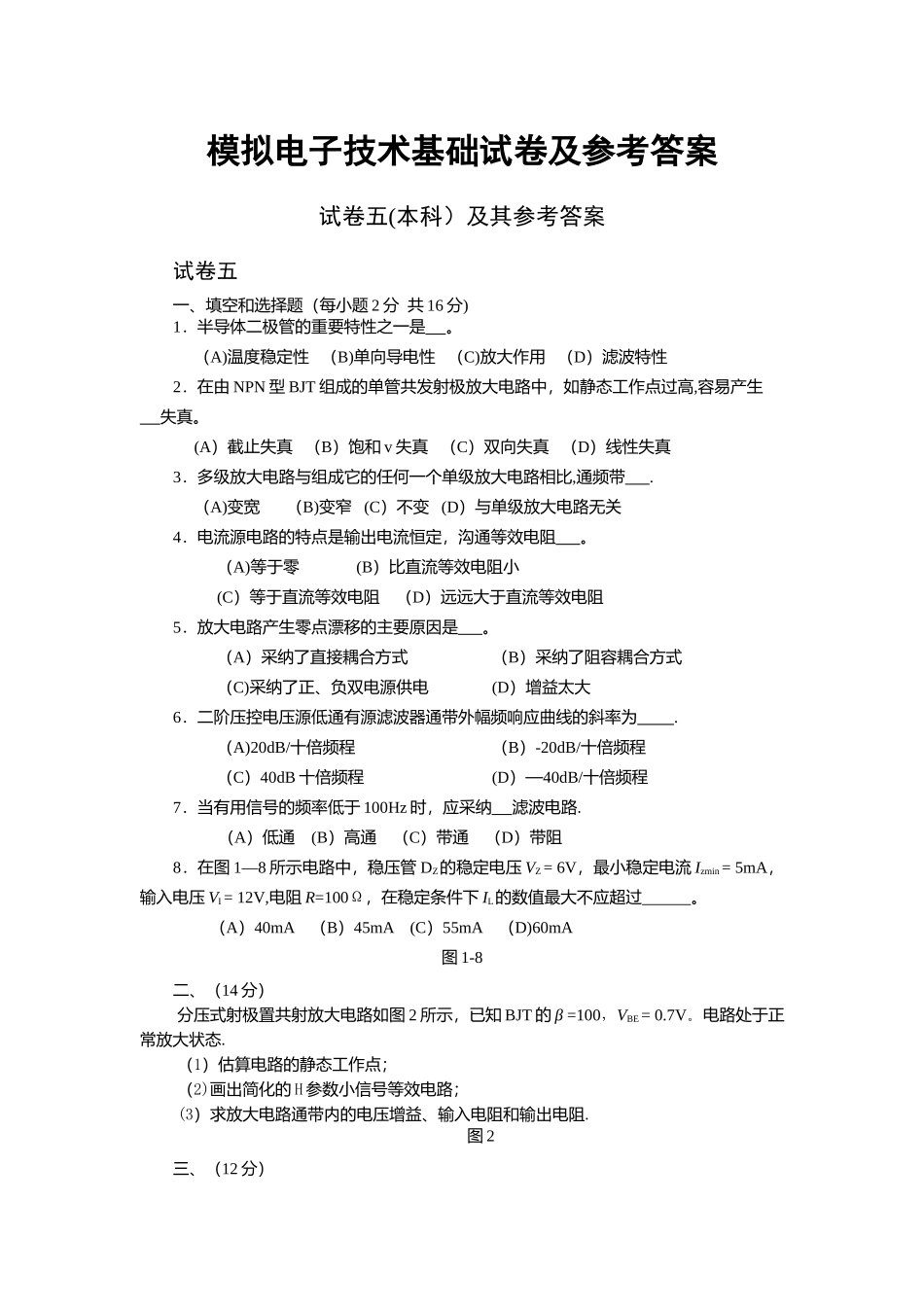

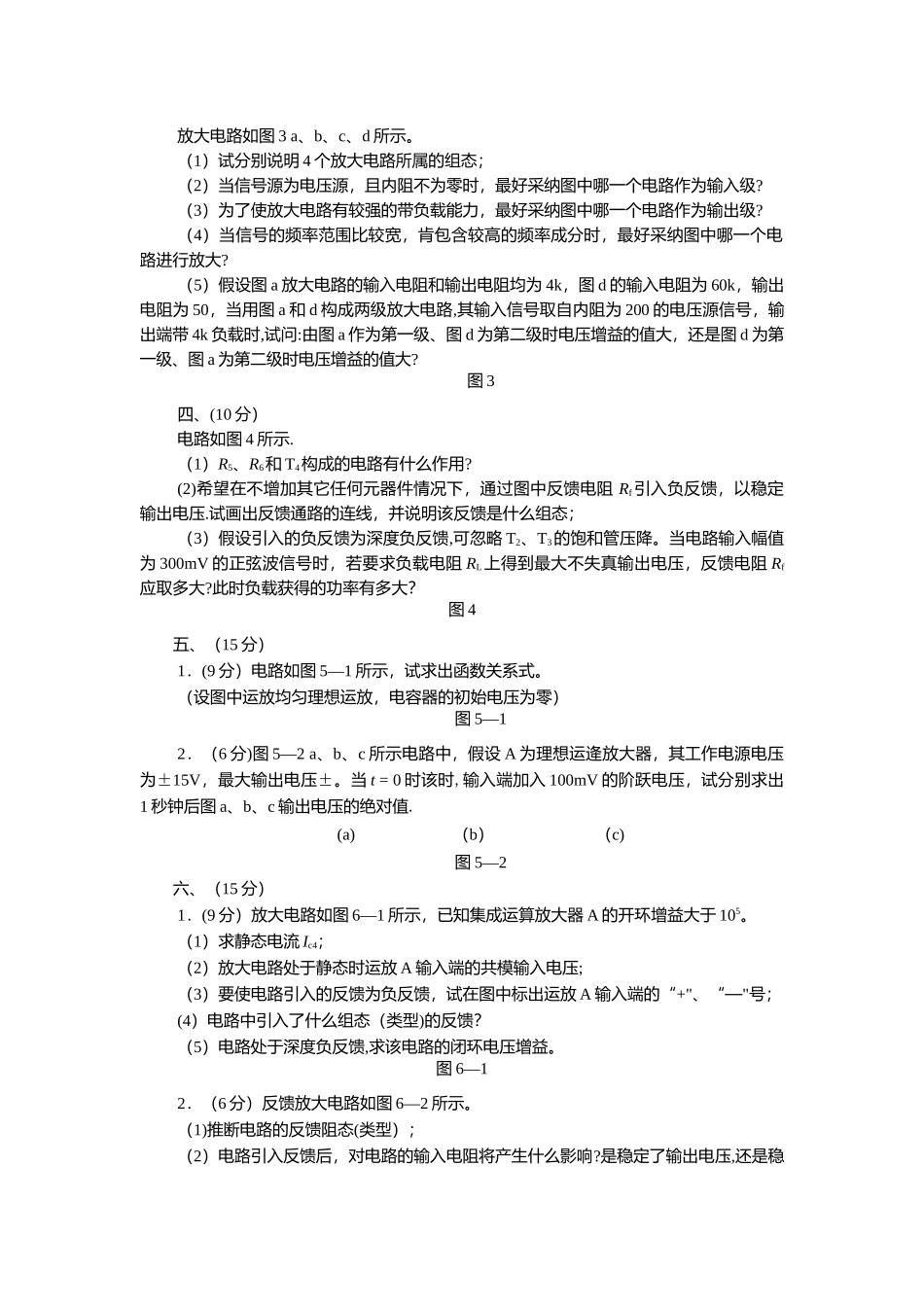

模拟电子技术基础试卷及参考答案试卷五(本科）及其参考答案试卷五一、填空和选择题（每小题 2 分 共 16 分)1．半导体二极管的重要特性之一是 。（A)温度稳定性 （B)单向导电性 （C)放大作用 （D）滤波特性2．在由 NPN 型 BJT 组成的单管共发射极放大电路中，如静态工作点过高,容易产生 失真。(A）截止失真 （B）饱和 v 失真 （C）双向失真 （D）线性失真3．多级放大电路与组成它的任何一个单级放大电路相比,通频带 .（A)变宽 （B)变窄 (C）不变 (D）与单级放大电路无关4．电流源电路的特点是输出电流恒定，沟通等效电阻 。（A)等于零 (B）比直流等效电阻小(C）等于直流等效电阻 （D）远远大于直流等效电阻5．放大电路产生零点漂移的主要原因是 。（A）采纳了直接耦合方式（B）采纳了阻容耦合方式（C)采纳了正、负双电源供电(D）增益太大6．二阶压控电压源低通有源滤波器通带外幅频响应曲线的斜率为 .（A)20dB/十倍频程（B）-20dB/十倍频程（C）40dB 十倍频程(D）—40dB/十倍频程7．当有用信号的频率低于 100Hz 时，应采纳 滤波电路.（A）低通 (B）高通 （C）带通 （D）带阻8．在图 1—8 所示电路中，稳压管 DZ的稳定电压 VZ = 6V，最小稳定电流 Izmin = 5mA，输入电压 VI = 12V,电阻 R=100Ω，在稳定条件下 IL的数值最大不应超过 。（A）40mA （B）45mA (C）55mA （D)60mA图 1-8二、（14 分）分压式射极置共射放大电路如图 2 所示，已知 BJT 的 β =100，VBE = 0.7V。电路处于正常放大状态.（1）估算电路的静态工作点；（2)画出简化的 H 参数小信号等效电路；(3）求放大电路通带内的电压增益、输入电阻和输出电阻.图 2三、（12 分）放大电路如图 3 a、b、c、d 所示。（1）试分别说明 4 个放大电路所属的组态；（2）当信号源为电压源，且内阻不为零时，最好采纳图中哪一个电路作为输入级?（3）为了使放大电路有较强的带负载能力，最好采纳图中哪一个电路作为输出级?（4）当信号的频率范围比较宽，肯包含较高的频率成分时，最好采纳图中哪一个电路进行放大?（5）假设图 a 放大电路的输入电阻和输出电阻均为 4k，图 d 的输入电阻为 60k，输出电阻为 50，当用图 a 和 d 构成两级放大电路,其输入信号取自内阻为 200 的电压源信号，输出端带 4k 负载时,试问:由图 a 作为第一级、图 d 为第二级时电压增益的值大，还是图 d 为第一级、图 a 为第二级时电压...
