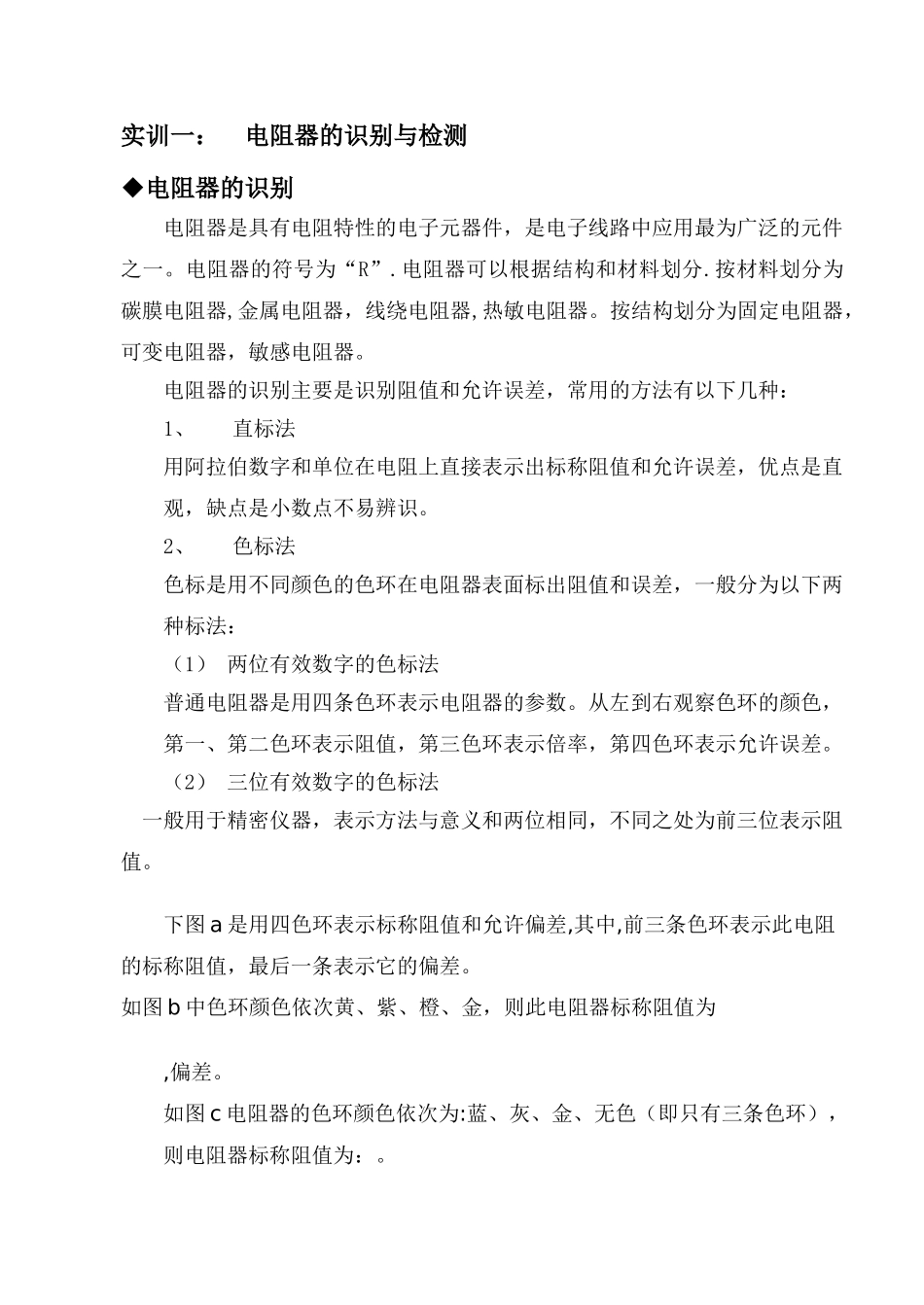

实训一： 电阻器的识别与检测◆电阻器的识别电阻器是具有电阻特性的电子元器件，是电子线路中应用最为广泛的元件之一。电阻器的符号为“R”.电阻器可以根据结构和材料划分.按材料划分为碳膜电阻器,金属电阻器，线绕电阻器,热敏电阻器。按结构划分为固定电阻器，可变电阻器，敏感电阻器。电阻器的识别主要是识别阻值和允许误差，常用的方法有以下几种：1、直标法用阿拉伯数字和单位在电阻上直接表示出标称阻值和允许误差，优点是直观，缺点是小数点不易辨识。2、色标法色标是用不同颜色的色环在电阻器表面标出阻值和误差，一般分为以下两种标法：（1） 两位有效数字的色标法普通电阻器是用四条色环表示电阻器的参数。从左到右观察色环的颜色，第一、第二色环表示阻值，第三色环表示倍率，第四色环表示允许误差。（2） 三位有效数字的色标法一般用于精密仪器，表示方法与意义和两位相同，不同之处为前三位表示阻值。下图 a 是用四色环表示标称阻值和允许偏差,其中,前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。如图 b 中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为,偏差。如图 c 电阻器的色环颜色依次为:蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。下图 4-4 是五色环表示法,精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样,只是比四色环电阻器多一位有效数字。图 4-5 中电阻器的色环颜色依次是：棕、紫、绿、银、棕,其标称阻值为：，偏差为。 颜色第 一 有 效数字第二有效数字第三有效数字倍率允许误差黑00010棕11110+—1%红22210+—2%橙33310黄44410绿55510+—0.5%蓝66610+—0。25%紫77710+-0。1％灰88810白99910金10银10◆电阻器的检测1、选择量程 通过由大到小调整欧姆档的量程，使指针在表头中间区域。2、欧姆调零 将万用表红黑表笔相接，调节欧姆调零旋钮，使指针指在欧姆刻度线的零位上。注意每次换量程后都要进行欧姆调零。3、测量阻值<图 4-4><图 4-5>右手握两表笔，左手捏住电阻器，将表笔跨接在被测电阻两侧.注意手指不能接触被测电阻的两端引线，以免人体电阻影响，特别是测量大电阻时。4、读数读出表头欧姆刻度线上指针所指读数,实际阻值为该读数和量程的倍率之积实训二： 电容器的识别与检测一、电容器的容量值标注方法 字母数字混合标法这种方法是国际电工委员会推举的表示方法。具体内容是:用 2~4 位数字和一个字母表示标称容量...
