电子技术教案

电子技术教案_第1页
1/39
电子技术教案_第2页
2/39
电子技术教案_第3页
3/39

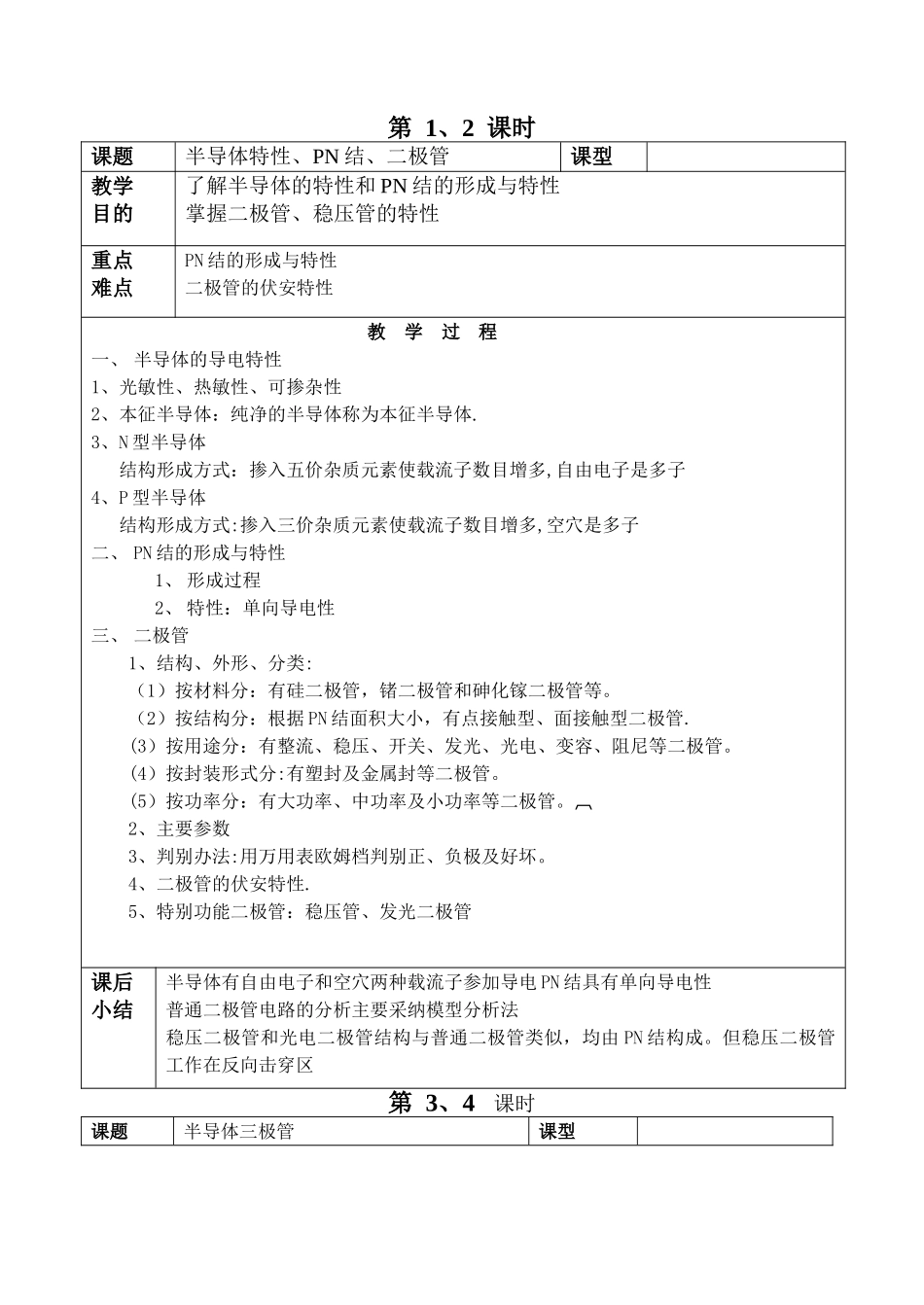

第 1、2 课时课题半导体特性、PN 结、二极管课型教学目的了解半导体的特性和 PN 结的形成与特性掌握二极管、稳压管的特性重点难点PN 结的形成与特性二极管的伏安特性教 学 过 程一、 半导体的导电特性1、光敏性、热敏性、可掺杂性2、本征半导体:纯净的半导体称为本征半导体.3、N 型半导体结构形成方式:掺入五价杂质元素使载流子数目增多,自由电子是多子4、P 型半导体结构形成方式:掺入三价杂质元素使载流子数目增多,空穴是多子二、 PN 结的形成与特性1、 形成过程2、 特性:单向导电性三、 二极管1、结构、外形、分类:(1)按材料分:有硅二极管,锗二极管和砷化镓二极管等。 (2)按结构分:根据 PN 结面积大小,有点接触型、面接触型二极管. (3)按用途分:有整流、稳压、开关、发光、光电、变容、阻尼等二极管。 (4)按封装形式分:有塑封及金属封等二极管。 (5)按功率分:有大功率、中功率及小功率等二极管。2、主要参数3、判别办法:用万用表欧姆档判别正、负极及好坏。4、二极管的伏安特性.5、特别功能二极管:稳压管、发光二极管课后小结半导体有自由电子和空穴两种载流子参加导电 PN 结具有单向导电性普通二极管电路的分析主要采纳模型分析法稳压二极管和光电二极管结构与普通二极管类似,均由 PN 结构成。但稳压二极管工作在反向击穿区第 3、4 课时课题半导体三极管课型教学目的1、 了解三极管的结构与特性;2、掌握三极管的类型和电流放大原理;3、理解三极管的特性曲线和主要参数。重点难点三极管的电流放大原理三极管的输入输出特性 教 学 过 程一、 三极管的基本结构和类型 二、三极管在电路中的联接方式三、三极管的电流放大作用及原理三极管实现放大作用的外部条件是发射结正向偏置, 集电结反向偏置。1)发射区向基区发射电子的过程 2)电子在基区的扩散和复合过程3)电子被集电区收集的过程二、 特性曲线和主要参数1、输入特性: iB=f(uBE)常数 2、输出特性: iC=f(uCE)常数课后小结了解三极管的结构与特性;掌握三极管的类型和电流放大原理;理解三极管的特性曲线和主要参数.第 5、6 课时课题共发射极放大电路课型教学目的1、了解电路的结构组成2、用图解法分析静态工作点和动态波形重点难点1、 电流放大原理2、特性曲线教 学 过 程三、三极管的基本结构和类型1、2、在电路中的联接方式四、极管的电流放大作用及原理五、特性曲线和主要参数1、输入特性IE=IC+IB2、输出特性IE=...
