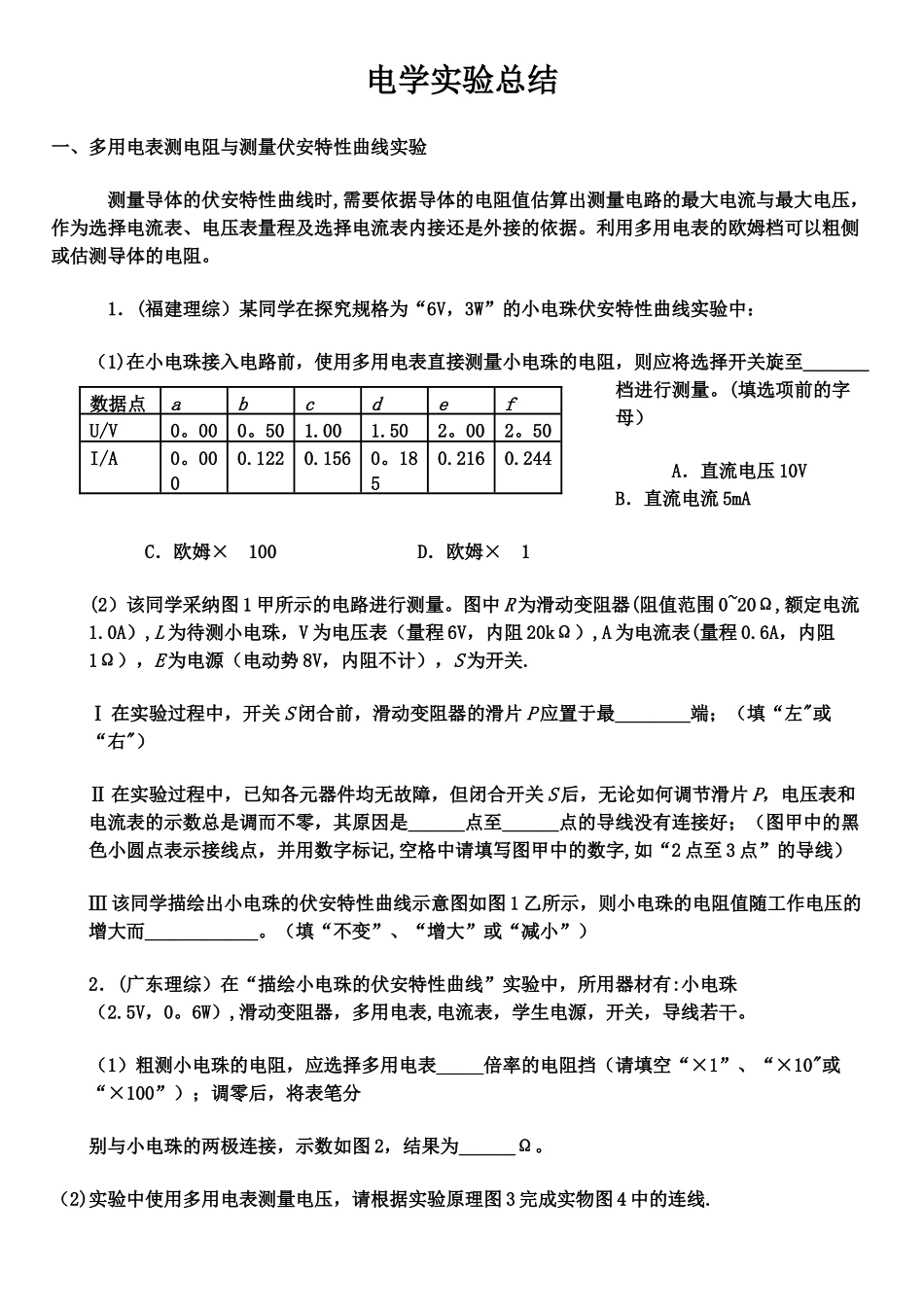

电学实验总结一、多用电表测电阻与测量伏安特性曲线实验 测量导体的伏安特性曲线时,需要依据导体的电阻值估算出测量电路的最大电流与最大电压，作为选择电流表、电压表量程及选择电流表内接还是外接的依据。利用多用电表的欧姆档可以粗侧或估测导体的电阻。 1．(福建理综）某同学在探究规格为“6V，3W”的小电珠伏安特性曲线实验中：（1)在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______档进行测量。(填选项前的字母） A．直流电压 10V B．直流电流 5mA C．欧姆× 100 D．欧姆× 1(2）该同学采纳图 1 甲所示的电路进行测量。图中 R 为滑动变阻器(阻值范围 0~20Ω,额定电流1.0A）,L 为待测小电珠，V 为电压表（量程 6V，内阻 20kΩ）,A 为电流表(量程 0.6A，内阻1Ω），E 为电源（电动势 8V，内阻不计），S 为开关.Ⅰ 在实验过程中，开关 S 闭合前，滑动变阻器的滑片 P 应置于最________端；（填“左"或“右"）Ⅱ 在实验过程中，已知各元器件均无故障，但闭合开关 S 后，无论如何调节滑片 P，电压表和电流表的示数总是调而不零，其原因是______点至______点的导线没有连接好；（图甲中的黑色小圆点表示接线点，并用数字标记,空格中请填写图甲中的数字,如“2 点至 3 点”的导线）Ⅲ 该同学描绘出小电珠的伏安特性曲线示意图如图 1 乙所示，则小电珠的电阻值随工作电压的增大而____________。（填“不变”、“增大”或“减小”）2．(广东理综）在“描绘小电珠的伏安特性曲线”实验中，所用器材有:小电珠（2.5V，0。6W）,滑动变阻器，多用电表,电流表，学生电源，开关，导线若干。 （1）粗测小电珠的电阻，应选择多用电表_____倍率的电阻挡（请填空“×1”、“×10"或“×100”）；调零后，将表笔分别与小电珠的两极连接，示数如图 2，结果为______Ω。（2)实验中使用多用电表测量电压，请根据实验原理图 3 完成实物图 4 中的连线. 数据点abcdefU/V0。000。501.001.502。002。50I/A0。0000.1220.1560。1850.2160.244(3）开关闭合前，应将滑动变阻器的滑片 P 置于_____端。为使小电珠亮度增加，P 应由中点向___端滑动.(4）下表为电压等间隔变化测得的数据.为了获得更准确的实验图像，必须在相邻数据点_______间多测几组数据（请填写“ab”、“bc”、“cd”、“de”、“ef”）二、等效法测电阻 在闭合点电路中，测出总电流或端电压,并记下测量数据，然后用电阻箱替...
