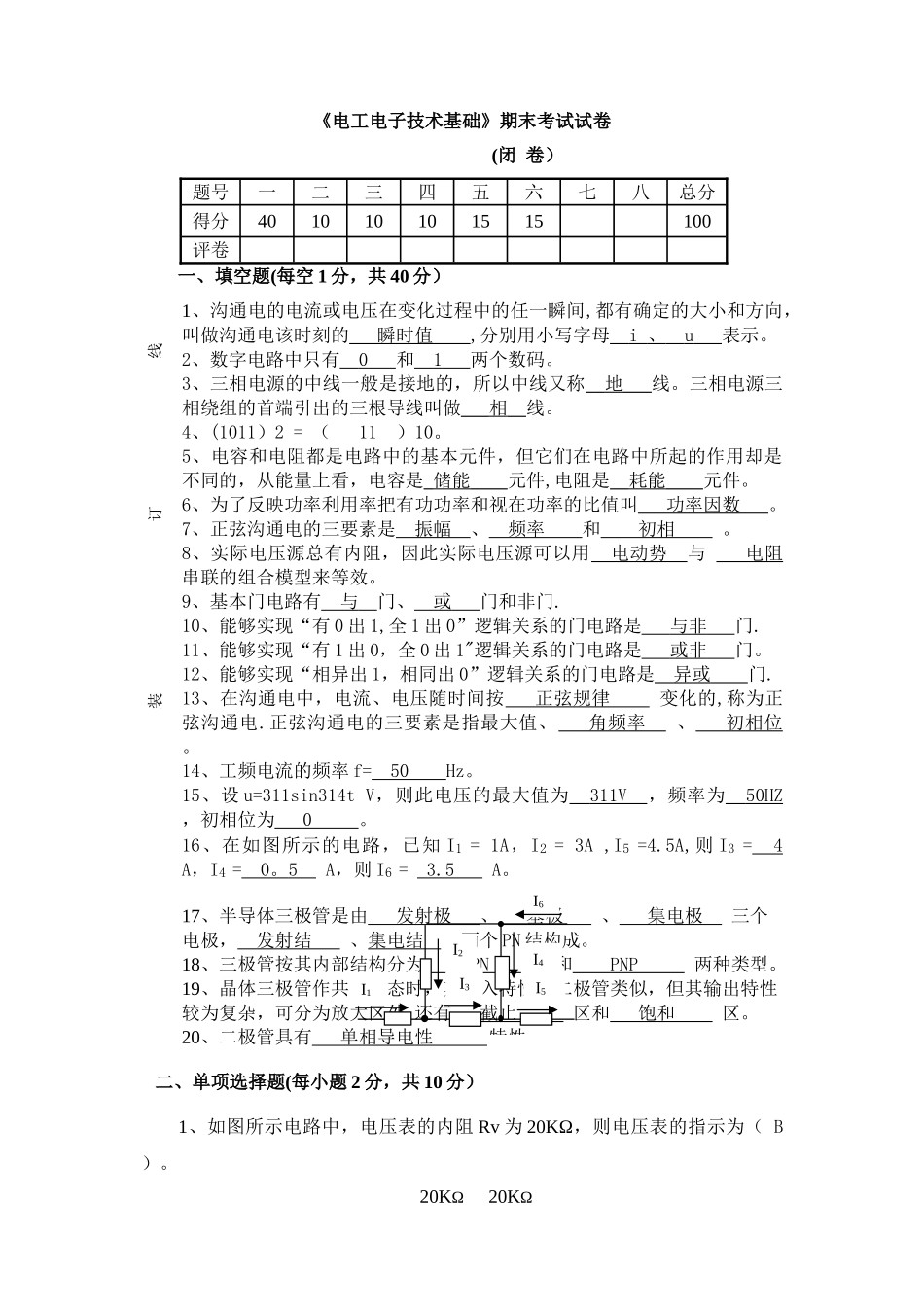

装 订 线《电工电子技术基础》期末考试试卷 (闭 卷） 题号一二三四五六七八总分得分401010101515100评卷一、填空题(每空 1 分，共 40 分）1、沟通电的电流或电压在变化过程中的任一瞬间,都有确定的大小和方向，叫做沟通电该时刻的 瞬时值 ,分别用小写字母 i 、 u 表示。 2、数字电路中只有 0 和 1 两个数码。 3、三相电源的中线一般是接地的，所以中线又称__ 地 ___ 线。三相电源三相绕组的首端引出的三根导线叫做___ 相 __ 线。4、(1011）2 = （ 11 ）10。5、电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_ 储能 ____ 元件,电阻是__ 耗能 ____ 元件。6、为了反映功率利用率把有功功率和视在功率的比值叫 功率因数 。7、正弦沟通电的三要素是 振幅 、 频率 和 初相 。8、实际电压源总有内阻，因此实际电压源可以用 电动势 与 电阻 串联的组合模型来等效。9、基本门电路有 与 门、 或 门和非门. 10、能够实现“有 0 出 1,全 1 出 0”逻辑关系的门电路是 与非 门.11、能够实现“有 1 出 0，全 0 出 1"逻辑关系的门电路是 或非 门。12、能够实现“相异出 1，相同出 0”逻辑关系的门电路是 异或 门.13、在沟通电中，电流、电压随时间按 正弦规律 变化的,称为正弦沟通电.正弦沟通电的三要素是指最大值、 角频率 、 初相位 。14、工频电流的频率 f= 50 Hz。15、设 u=311sin314t V，则此电压的最大值为 311V ，频率为 50HZ ，初相位为 0 。16、在如图所示的电路，已知 I1 = 1A，I2 = 3A ,I5 =4.5A,则 I3 = 4 A，I4 = 0 。 5 A，则 I6 = 3.5 A。17、半导体三极管是由 发射极 、 基极 、 集电极 三个电极， 发射结 、集电结 两个 PN 结构成。18、三极管按其内部结构分为 NPN 和 PNP 两种类型。19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性较为复杂，可分为放大区外,还有 截止 区和 饱和 区。20、二极管具有 单相导电性 特性。 二、单项选择题(每小题 2 分，共 10 分）1、如图所示电路中，电压表的内阻 Rv 为 20KΩ，则电压表的指示为（ B ）。 20KΩ 20KΩI6I5I1I2I3I4Rv+ 30V — A．5V B。10V C.15V D.30V2、在三相沟通电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（ D ）. A。 线电压超前相电压 30...
