电工电子教案

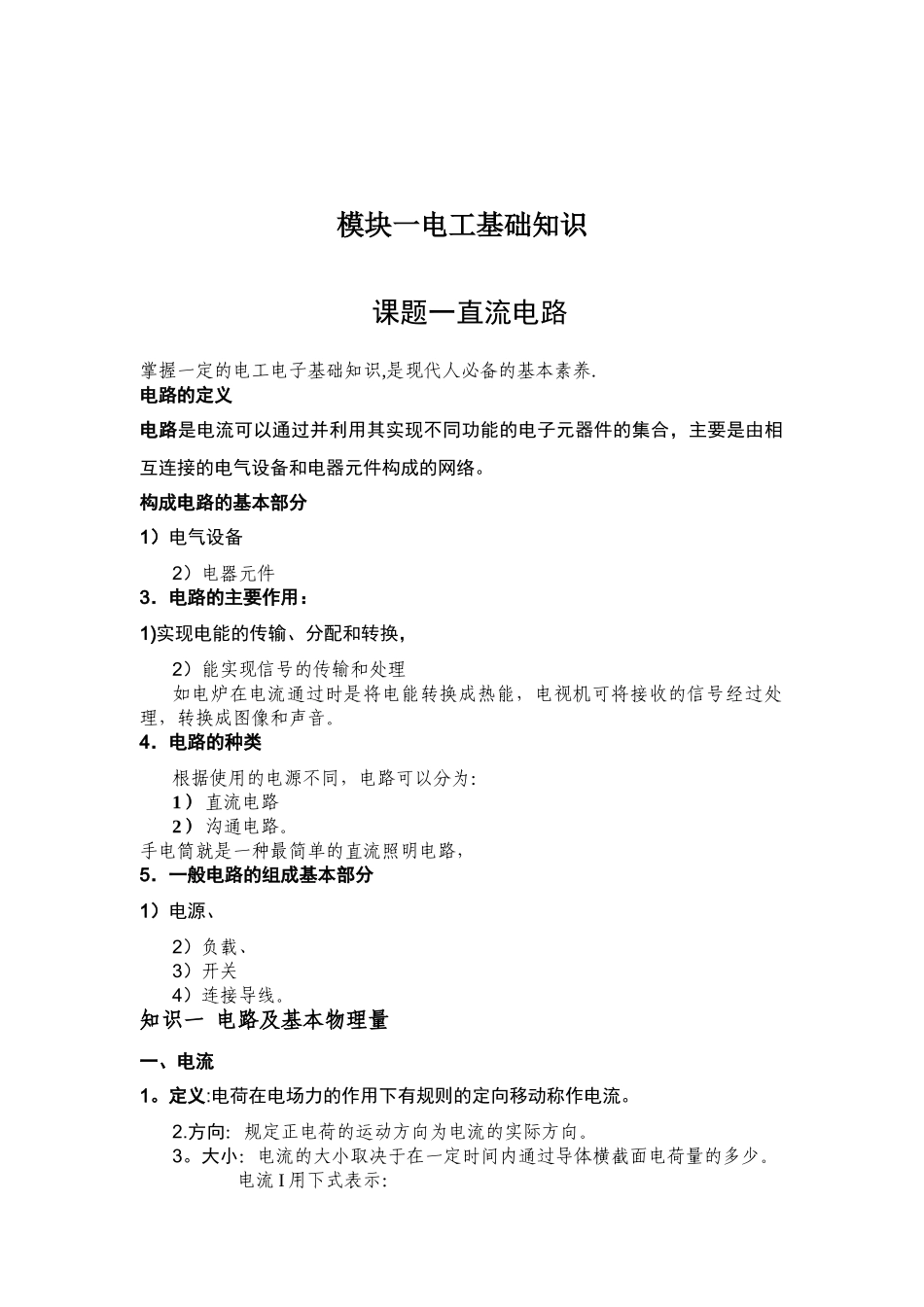

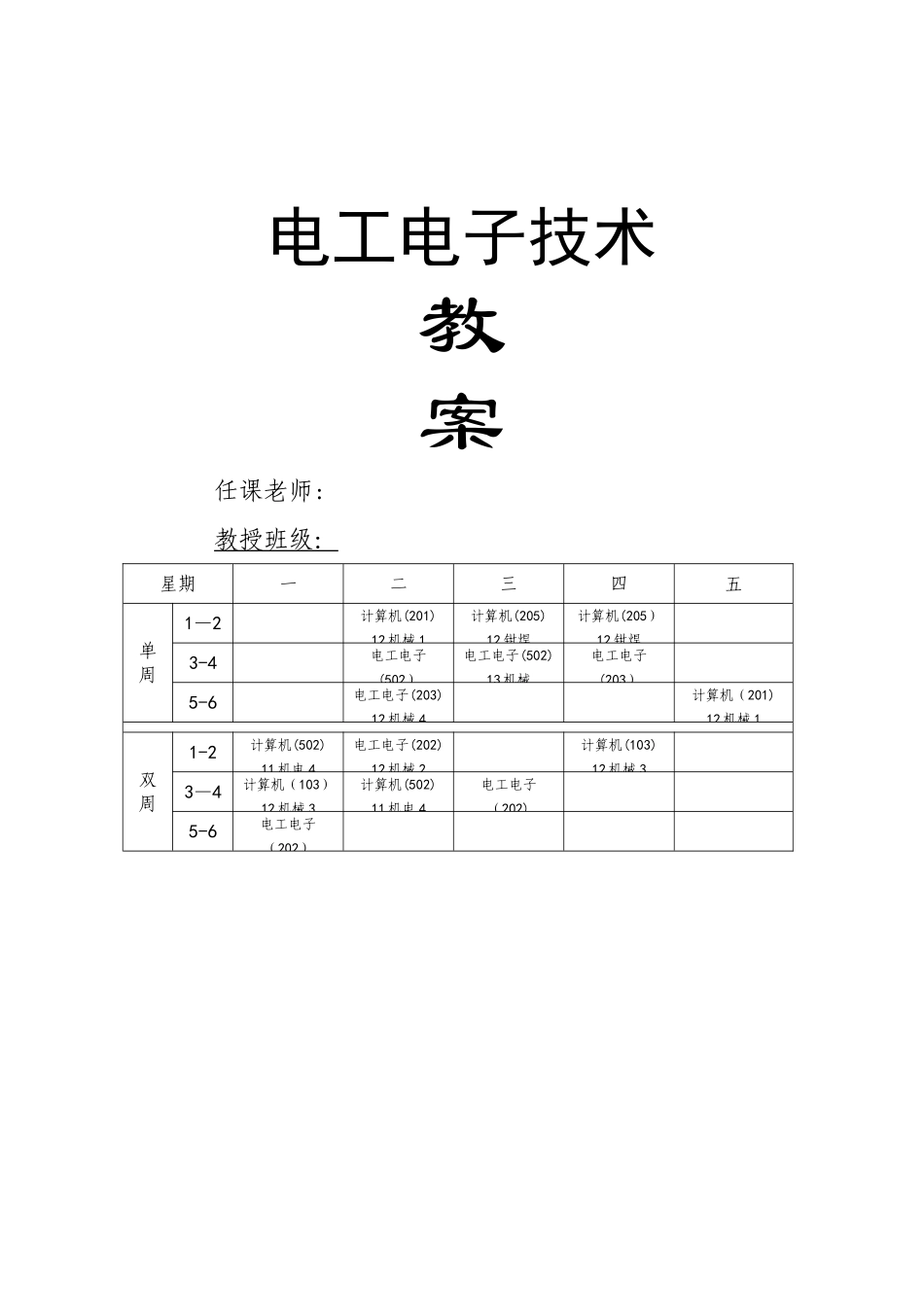

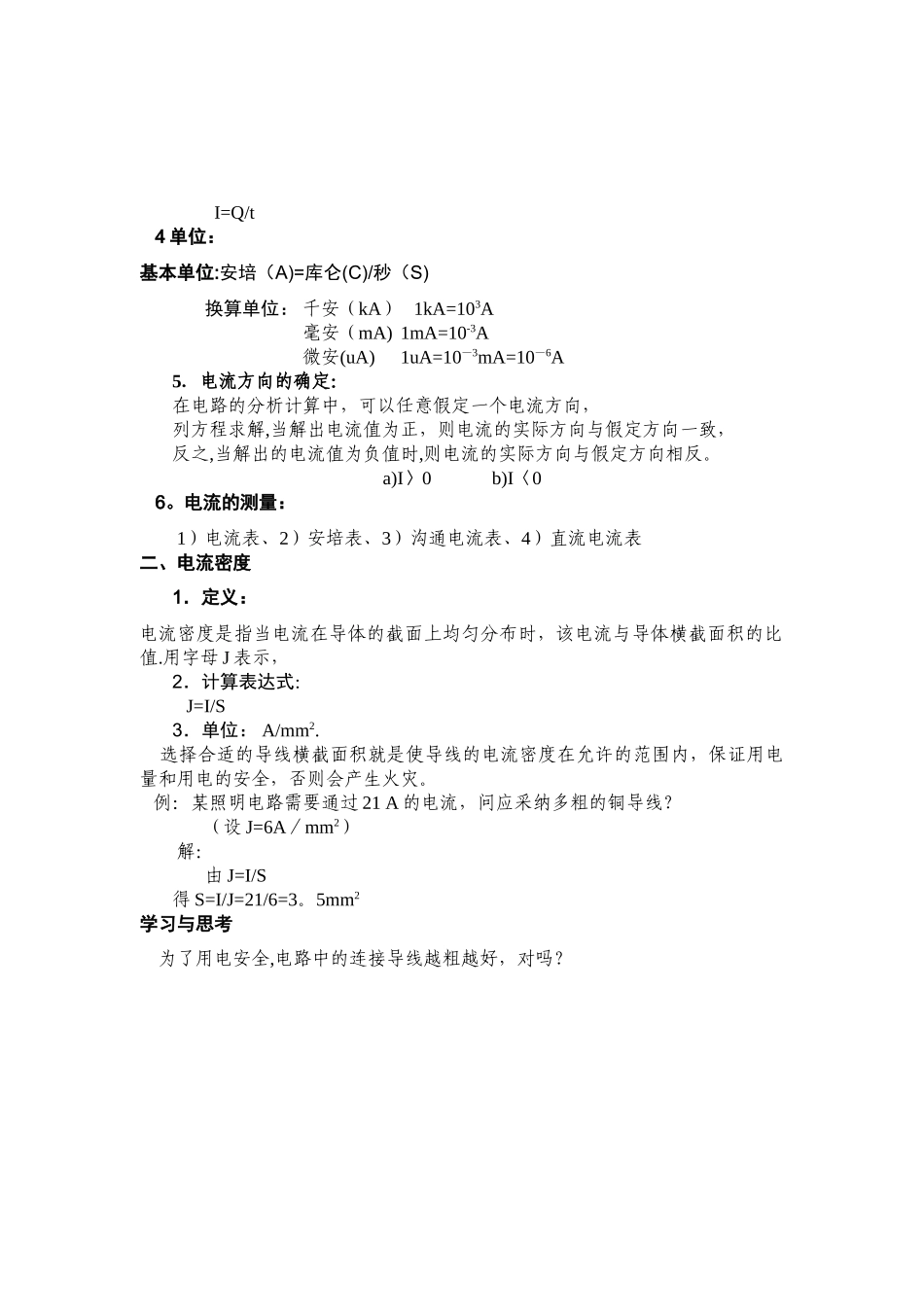

电工电子技术教案任课老师:教授班级：星期一二三四五单周1—2计算机(201)12 机械 1计算机(205)12 钳焊计算机(205）12 钳焊3-4电工电子(502）电工电子(502)13 机械电工电子(203）5-6电工电子(203)12 机械 4计算机（201)12 机械 1双周1-2计算机(502)11 机电 4电工电子(202)12 机械 2计算机(103)12 机械 33—4计算机（103）12 机械 3计算机(502)11 机电 4电工电子（202)5-6电工电子（202）模块一电工基础知识 课题一直流电路掌握一定的电工电子基础知识,是现代人必备的基本素养.电路的定义电路是电流可以通过并利用其实现不同功能的电子元器件的集合，主要是由相互连接的电气设备和电器元件构成的网络。构成电路的基本部分1）电气设备2）电器元件3．电路的主要作用：1)实现电能的传输、分配和转换，2）能实现信号的传输和处理如电炉在电流通过时是将电能转换成热能，电视机可将接收的信号经过处理，转换成图像和声音。4．电路的种类根据使用的电源不同，电路可以分为：1） 直流电路2） 沟通电路。手电筒就是一种最简单的直流照明电路，5．一般电路的组成基本部分1）电源、2）负载、3）开关4）连接导线。知识一 电路及基本物理量一、电流1。定义:电荷在电场力的作用下有规则的定向移动称作电流。2.方向：规定正电荷的运动方向为电流的实际方向。3。大小：电流的大小取决于在一定时间内通过导体横截面电荷量的多少。电流 I 用下式表示： I=Q/t 4 单位：基本单位:安培（A)=库仑(C)/秒（S)换算单位： 千安（kA） 1kA=103A毫安（mA) 1mA=10-3A微安(uA)1uA=10—3mA=10—6A5．电流方向的确定：在电路的分析计算中，可以任意假定一个电流方向，列方程求解,当解出电流值为正，则电流的实际方向与假定方向一致，反之,当解出的电流值为负值时,则电流的实际方向与假定方向相反。a)I〉0 b)I〈0 6。电流的测量：1）电流表、2）安培表、3）沟通电流表、4）直流电流表二、电流密度 1．定义：电流密度是指当电流在导体的截面上均匀分布时，该电流与导体横截面积的比值.用字母 J 表示，2．计算表达式： J=I/S 3．单位： A/mm2. 选择合适的导线横截面积就是使导线的电流密度在允许的范围内，保证用电量和用电的安全，否则会产生火灾。 例：某照明电路需要通过 21 A 的电流，问应采纳多粗的铜导线？（设 J=6A／mm2）解：由 J=I/S 得 S=I/J=21/6=3。5mm2学习与思考 为了用电安全,电路中的连接导线越粗越好，对吗？三、电...
