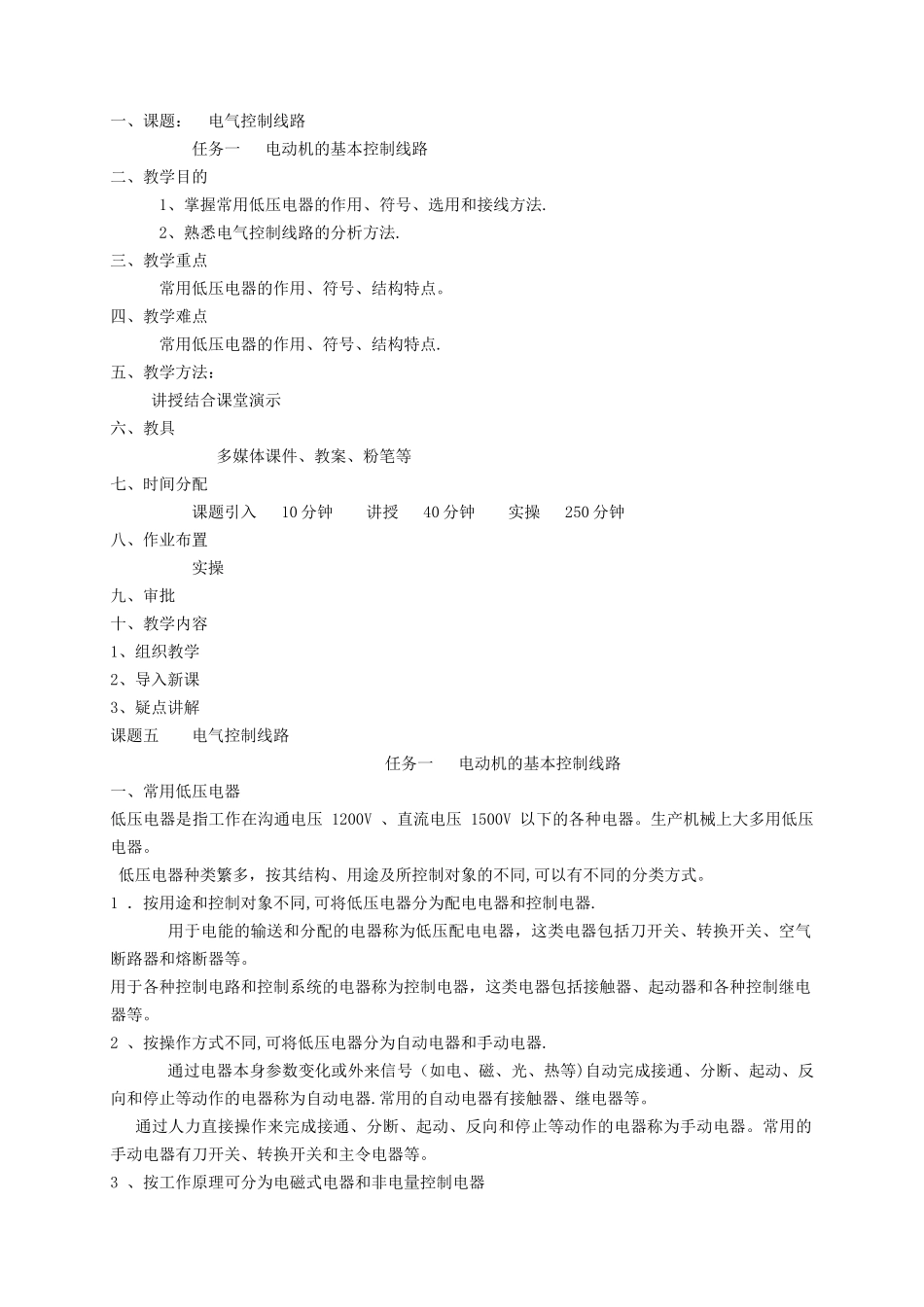

一、课题： 电气控制线路任务一 电动机的基本控制线路二、教学目的1、掌握常用低压电器的作用、符号、选用和接线方法.2、熟悉电气控制线路的分析方法.三、教学重点常用低压电器的作用、符号、结构特点。四、教学难点常用低压电器的作用、符号、结构特点.五、教学方法： 讲授结合课堂演示六、教具多媒体课件、教案、粉笔等七、时间分配课题引入 10 分钟 讲授 40 分钟 实操 250 分钟 八、作业布置实操 九、审批十、教学内容1、组织教学2、导入新课3、疑点讲解课题五 电气控制线路任务一 电动机的基本控制线路一、常用低压电器低压电器是指工作在沟通电压 1200V 、直流电压 1500V 以下的各种电器。生产机械上大多用低压电器。 低压电器种类繁多，按其结构、用途及所控制对象的不同,可以有不同的分类方式。1 ．按用途和控制对象不同,可将低压电器分为配电电器和控制电器. 用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。2 、按操作方式不同,可将低压电器分为自动电器和手动电器. 通过电器本身参数变化或外来信号（如电、磁、光、热等)自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器.常用的自动电器有接触器、继电器等。 通过人力直接操作来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。3 、按工作原理可分为电磁式电器和非电量控制电器电磁式电器是依据电磁感应原理来工作的电器，如接触器、各类电磁式继电器等。非电量控制电器的工作是靠外力或某种非电量的变化而动作的电器，如行程开关、速度继电器等。 1、刀开关2、熔断器3、接触器接触器主要用于频繁接通或分断交、直流主电路和大容量的控制电路，可远距离操作，配合继电器可以实现定时操作,联锁控制及各种定量控制和失压及欠压保护。◇接触器的结构及工作原理 如下图所示，沟通接触器主要由电磁机构(包括电磁线圈 1 、铁心 2 和衔铁 3 ）、触头系统（主触头 4 和辅助触头 5 ）、灭弧装置（图中未画出)及其他部分组成. 1、 热继电器热继电器主要用于过载、缺相及三相电流不平衡的保护。图表 1图表 25、按钮6、断路器二、电气控制线路的组成电气控制线路是由许多电器元件根据一定的要求和规律连接而成的。 将电气控...
