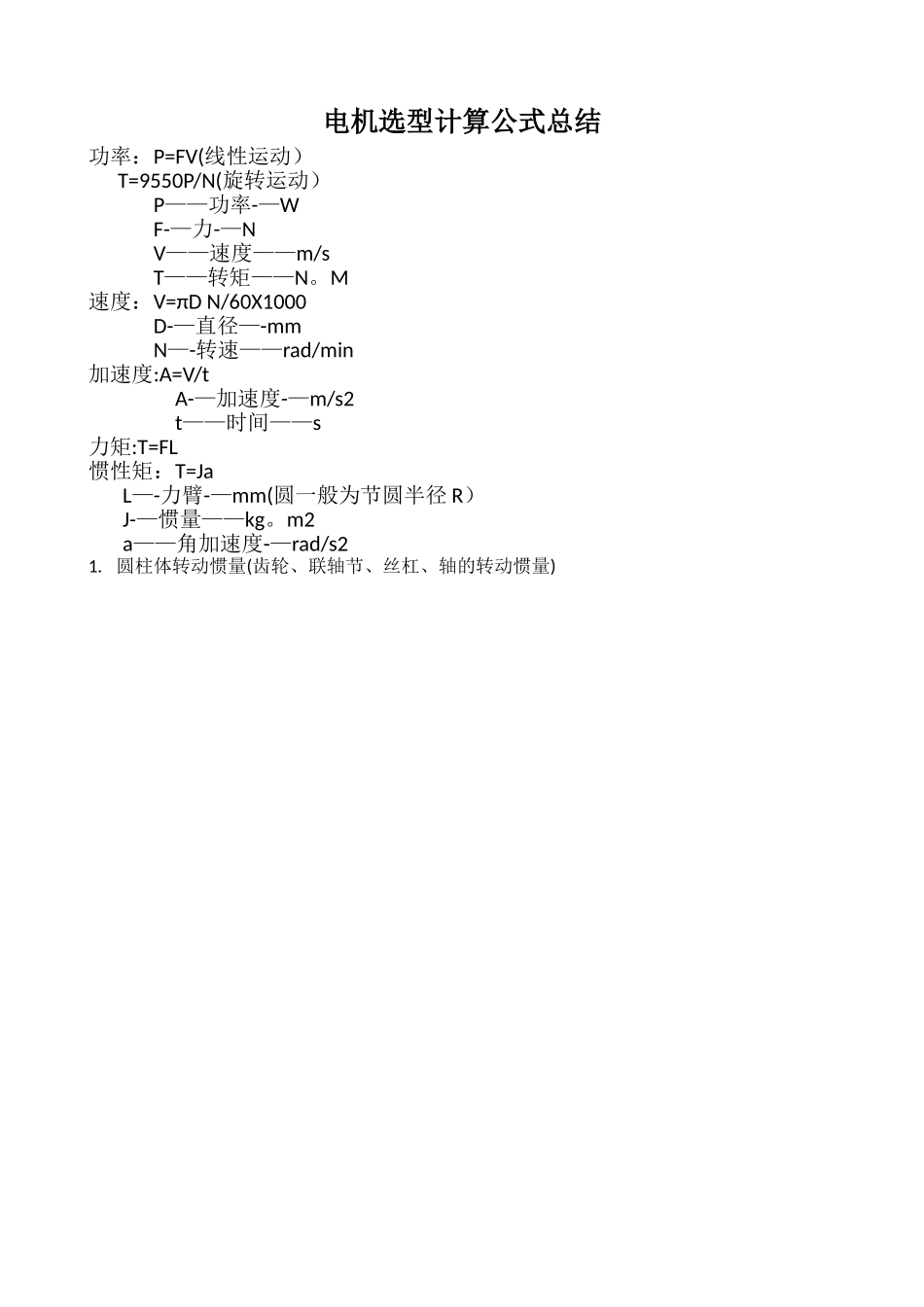

电机选型计算公式总结_第1页
1/3
电机选型计算公式总结_第2页
2/3
电机选型计算公式总结_第3页
3/3
电机选型计算公式总结功率:P=FV(线性运动) T=9550P/N(旋转运动)P——功率-—WF-—力-—NV——速度——m/sT——转矩——N。M速度:V=πD N/60X1000D-—直径—-mmN—-转速——rad/min加速度:A=V/tA-—加速度-—m/s2t——时间——s力矩:T=FL惯性矩:T=Ja L—-力臂-—mm(圆一般为节圆半径 R) J-—惯量——kg。m2 a——角加速度-—rad/s21. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量)对于钢材:M—圆柱体质量(kg);D-圆柱体直径(cm);L—圆柱体长度或厚度(cm);r—材料比重(gf /cm3)。2。 丝杠折算到马达轴上的转动惯量: (kgf·cm·s2) Js –丝杠转动惯量(kgf·cm·s2); i-降速比,3. 工作台折算到丝杠上的转动惯量 (kgf·cm·s2)角加速度 a=2πn/60tv-工作台移动速度(cm/min);n-丝杠转速(r/min);w-工作台重量(kgf);g—重力加速度,g = 980cm/s2;s—丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量:J1—齿轮 z1及其轴的转动惯量;J2—齿轮 z2的转动惯量(kgf·cm·s2)Js—丝杠转动惯量(kgf·cm·s2);s—丝杠螺距,(cm); w—工件及工作台重量(kfg).5。 齿轮齿条传动时折算到小齿轮轴上的转动惯量 (kgf·cm·s2)R-齿轮分度圆半径(cm); w—工件及工作台重量(kgf) 6. 齿轮齿条传动时传动系统折算到马达轴上的总转动惯量J1,J2—分别为Ⅰ轴,Ⅱ 轴上齿轮的转动惯量(kgf·cm·s2)R—齿轮 z 分度圆半径(cm);w-工件及工作台重量(kgf)
