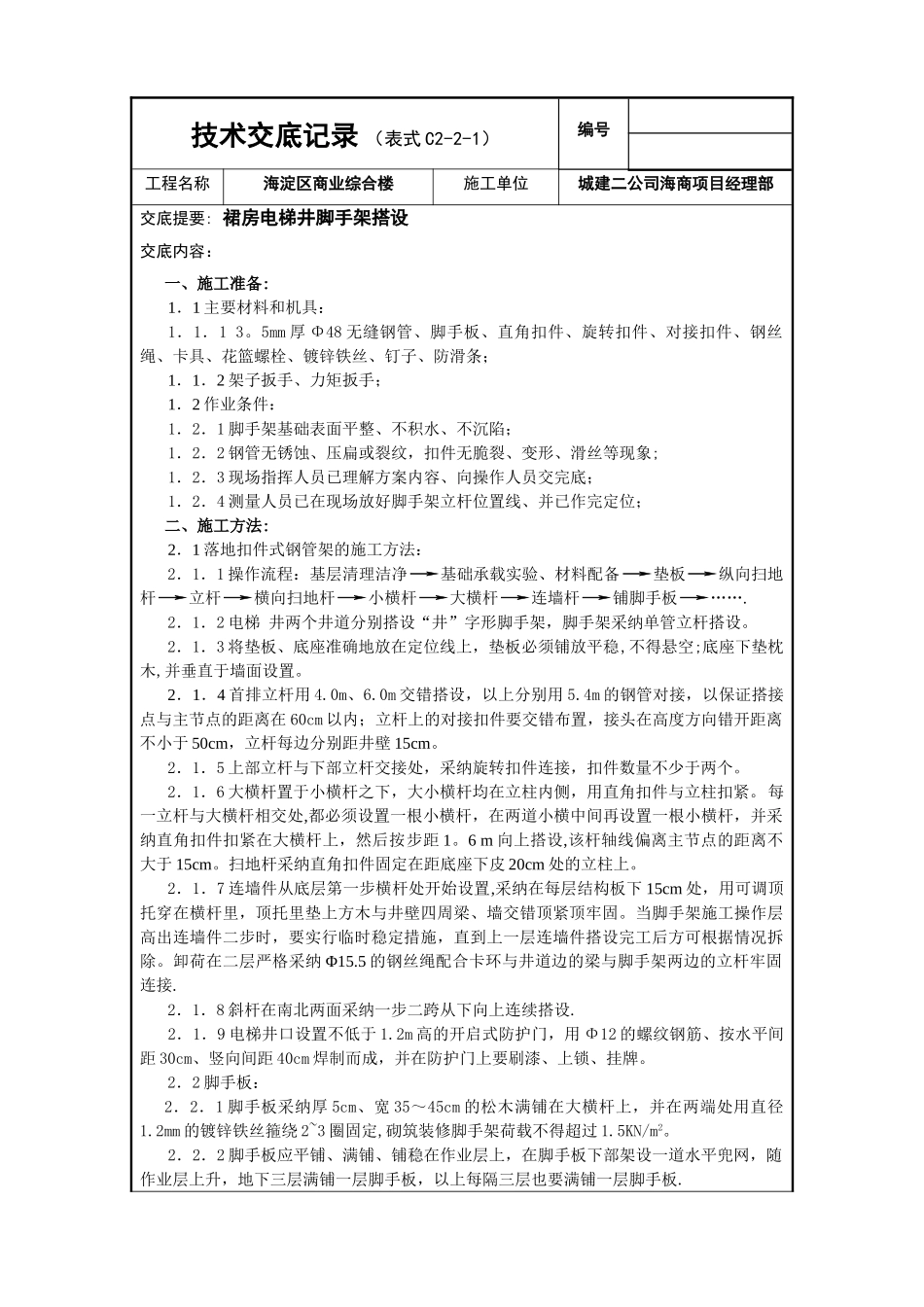

技术交底记录 （表式 C2-2-1）编号工程名称海淀区商业综合楼施工单位城建二公司海商项目经理部交底提要: 裙房电梯井脚手架搭设交底内容：一、施工准备:1．1 主要材料和机具：1．1．1 3。5mm 厚 Φ48 无缝钢管、脚手板、直角扣件、旋转扣件、对接扣件、钢丝绳、卡具、花篮螺栓、镀锌铁丝、钉子、防滑条；1．1．2 架子扳手、力矩扳手；1．2 作业条件：1．2．1 脚手架基础表面平整、不积水、不沉陷；1．2．2 钢管无锈蚀、压扁或裂纹，扣件无脆裂、变形、滑丝等现象;1．2．3 现场指挥人员已理解方案内容、向操作人员交完底；1．2．4 测量人员已在现场放好脚手架立杆位置线、并已作完定位；二、施工方法:2．1 落地扣件式钢管架的施工方法：2．1．1 操作流程：基层清理洁净→基础承载实验、材料配备→垫板→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→连墙杆→铺脚手板→…….2．1．2 电梯 井两个井道分别搭设“井”字形脚手架，脚手架采纳单管立杆搭设。2．1．3 将垫板、底座准确地放在定位线上，垫板必须铺放平稳,不得悬空;底座下垫枕木,并垂直于墙面设置。2．1．4 首排立杆用 4.0m、6.0m 交错搭设，以上分别用 5.4m 的钢管对接，以保证搭接点与主节点的距离在 60cm 以内；立杆上的对接扣件要交错布置，接头在高度方向错开距离不小于 50cm，立杆每边分别距井壁 15cm。2．1．5 上部立杆与下部立杆交接处，采纳旋转扣件连接，扣件数量不少于两个。2．1．6 大横杆置于小横杆之下，大小横杆均在立柱内侧，用直角扣件与立柱扣紧。每一立杆与大横杆相交处,都必须设置一根小横杆，在两道小横中间再设置一根小横杆，并采纳直角扣件扣紧在大横杆上，然后按步距 1。6 m 向上搭设,该杆轴线偏离主节点的距离不大于 15cm。扫地杆采纳直角扣件固定在距底座下皮 20cm 处的立柱上。 2．1．7 连墙件从底层第一步横杆处开始设置,采纳在每层结构板下 15cm 处，用可调顶托穿在横杆里，顶托里垫上方木与井壁四周梁、墙交错顶紧顶牢固。当脚手架施工操作层高出连墙件二步时，要实行临时稳定措施，直到上一层连墙件搭设完工后方可根据情况拆除。卸荷在二层严格采纳 Φ15.5 的钢丝绳配合卡环与井道边的梁与脚手架两边的立杆牢固连接.2．1．8 斜杆在南北两面采纳一步二跨从下向上连续搭设.2．1．9 电梯井口设置不低于 1.2m 高的开启式防护门，用 Φ12 的螺纹钢筋、按水平间距 30cm、竖向间距 40cm 焊制而成，并在防护门...
