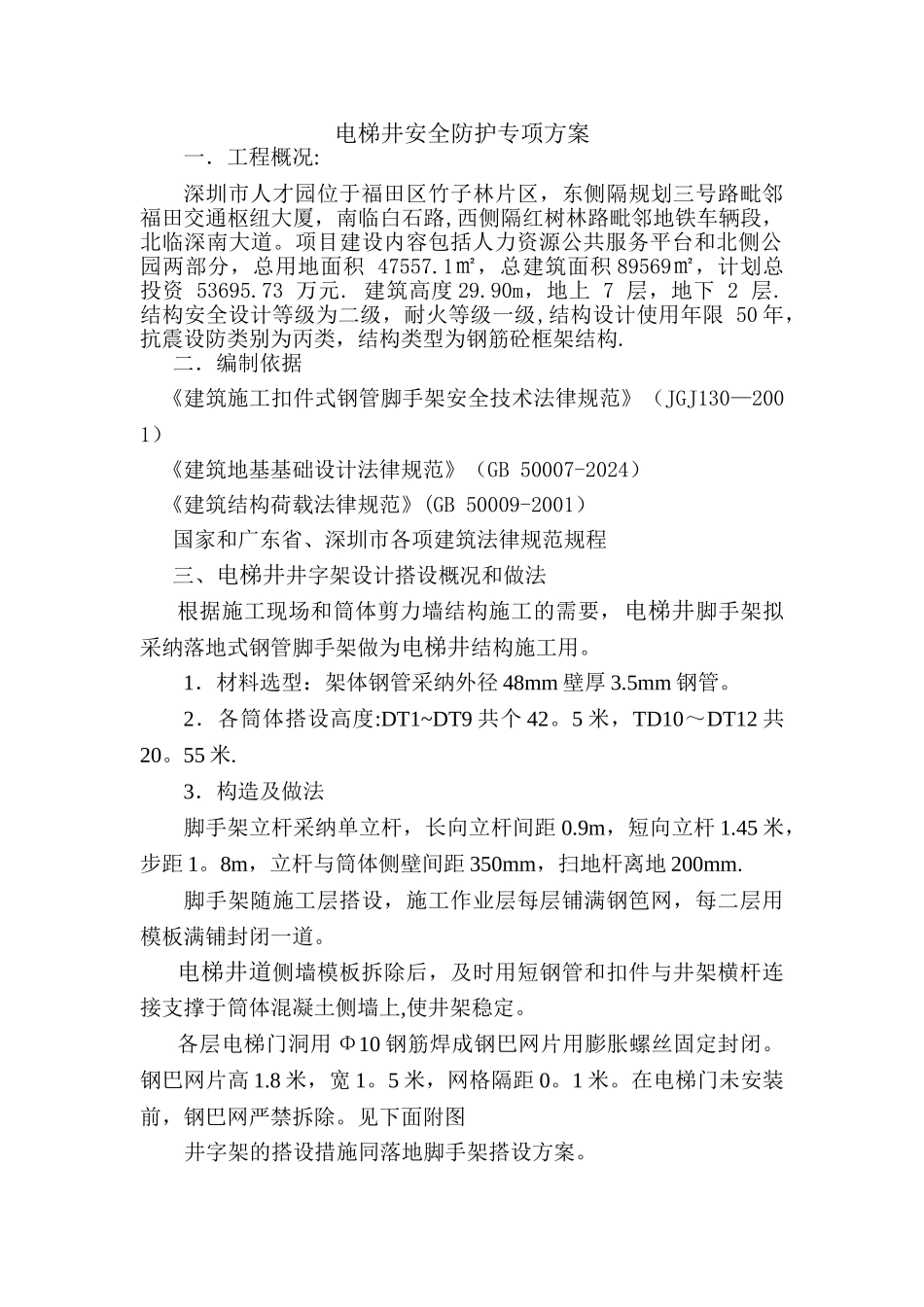

电梯井安全防护专项施工方案_第1页
1/2
电梯井安全防护专项施工方案_第2页
2/2
电梯井安全防护专项方案一.工程概况:深圳市人才园位于福田区竹子林片区,东侧隔规划三号路毗邻福田交通枢纽大厦,南临白石路,西侧隔红树林路毗邻地铁车辆段,北临深南大道。项目建设内容包括人力资源公共服务平台和北侧公园两部分,总用地面积 47557.1㎡,总建筑面积 89569㎡,计划总投资 53695.73 万元. 建筑高度 29.90m,地上 7 层,地下 2 层.结构安全设计等级为二级,耐火等级一级,结构设计使用年限 50 年,抗震设防类别为丙类,结构类型为钢筋砼框架结构.二.编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2001)《建筑地基基础设计法律规范》(GB 50007-2024)《建筑结构荷载法律规范》(GB 50009-2001)国家和广东省、深圳市各项建筑法律规范规程三、电梯井井字架设计搭设概况和做法根据施工现场和筒体剪力墙结构施工的需要,电梯井脚手架拟采纳落地式钢管脚手架做为电梯井结构施工用。1.材料选型:架体钢管采纳外径 48mm 壁厚 3.5mm 钢管。2.各筒体搭设高度:DT1~DT9 共个 42。5 米,TD10~DT12 共20。55 米.3.构造及做法脚手架立杆采纳单立杆,长向立杆间距 0.9m,短向立杆 1.45 米,步距 1。8m,立杆与筒体侧壁间距 350mm,扫地杆离地 200mm.脚手架随施工层搭设,施工作业层每层铺满钢笆网,每二层用模板满铺封闭一道。电梯井道侧墙模板拆除后,及时用短钢管和扣件与井架横杆连接支撑于筒体混凝土侧墙上,使井架稳定。各层电梯门洞用 Φ10 钢筋焊成钢巴网片用膨胀螺丝固定封闭。钢巴网片高 1.8 米,宽 1。5 米,网格隔距 0。1 米。在电梯门未安装前,钢巴网严禁拆除。见下面附图井字架的搭设措施同落地脚手架搭设方案。四.井字架平面布置图
