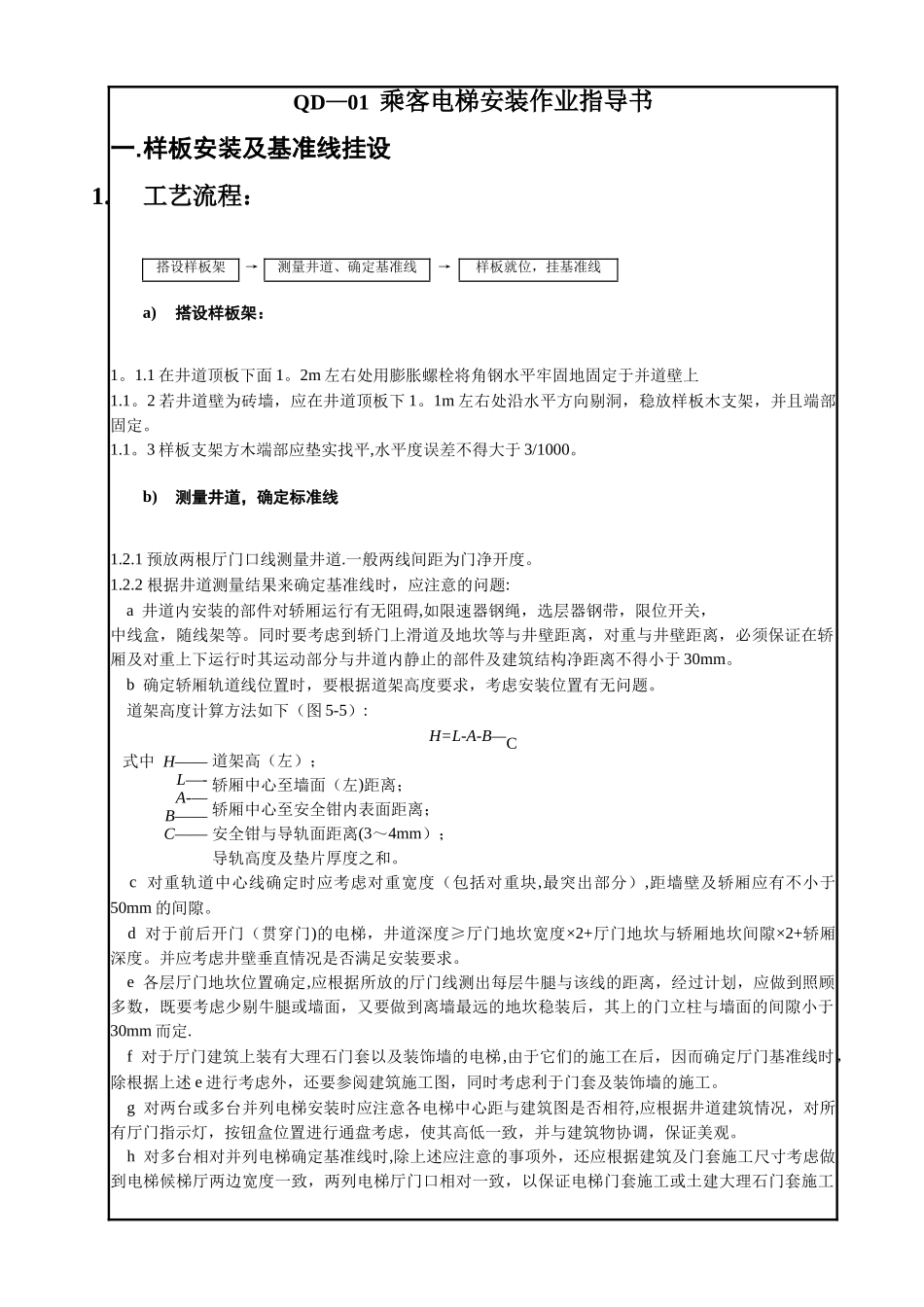

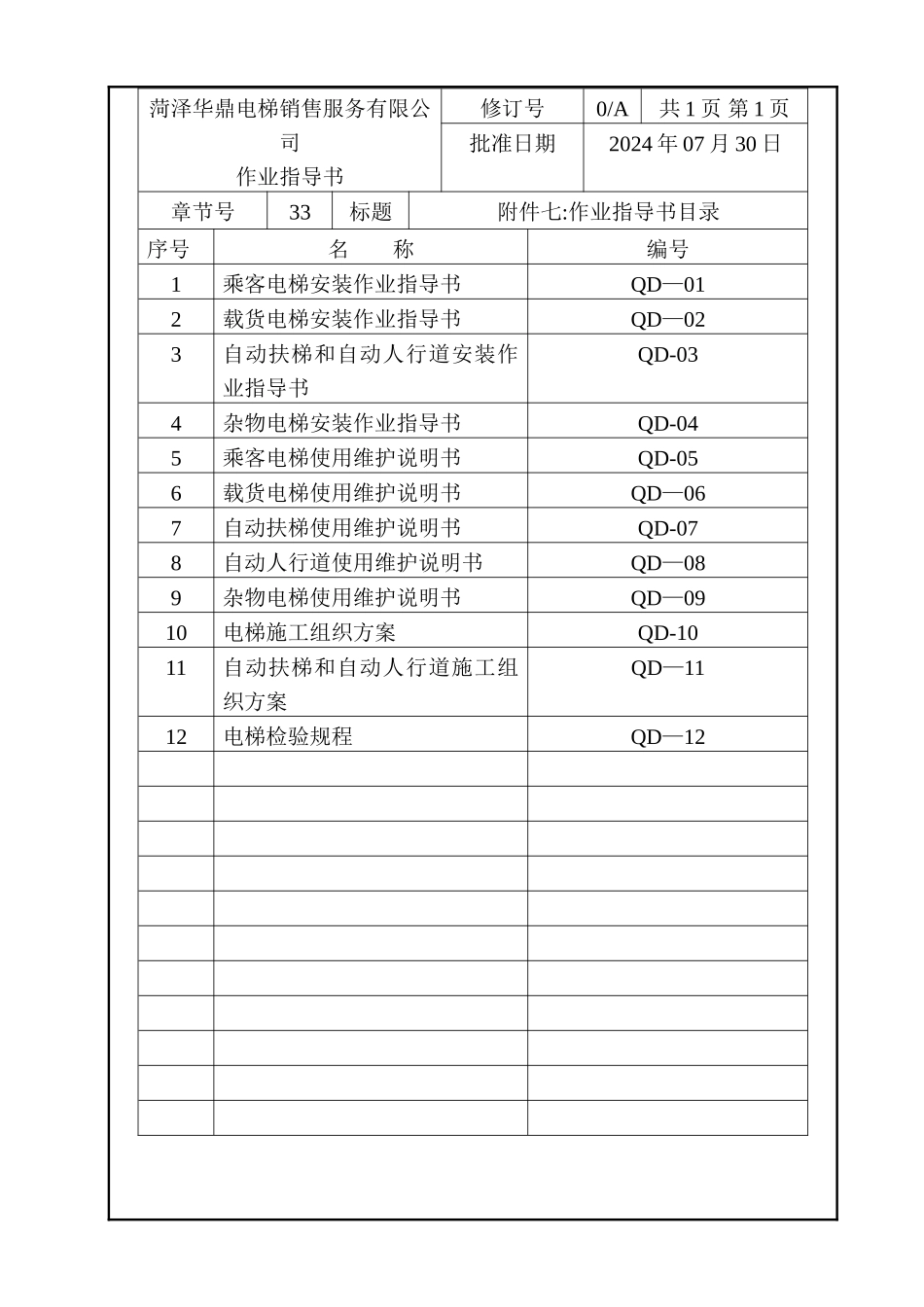

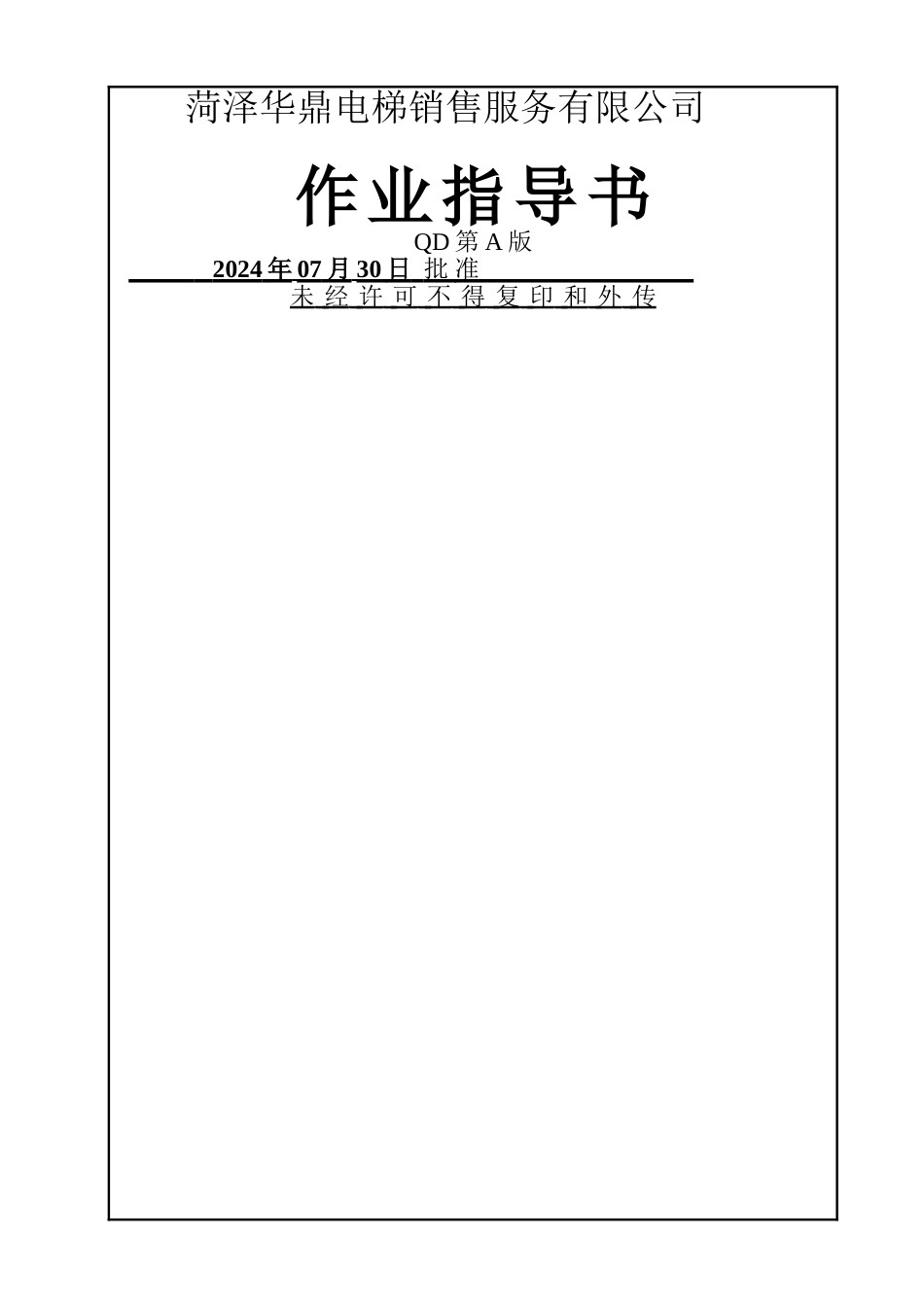

菏泽华鼎电梯销售服务有限公司作业指导书QD 第 A 版 2024 年 07 月 30 日 批 准 未 经 许 可 不 得 复 印 和 外 传 菏泽华鼎电梯销售服务有限公司作业指导书修订号0/A共 1 页 第 1 页批准日期2024 年 07 月 30 日章节号33标题附件七:作业指导书目录序号名 称编号1乘客电梯安装作业指导书QD—012载货电梯安装作业指导书QD—023自动扶梯和自动人行道安装作业指导书QD-034杂物电梯安装作业指导书QD-045乘客电梯使用维护说明书QD-056载货电梯使用维护说明书QD—067自动扶梯使用维护说明书QD-078自动人行道使用维护说明书QD—089杂物电梯使用维护说明书QD—0910电梯施工组织方案QD-1011自动扶梯和自动人行道施工组织方案QD—1112电梯检验规程QD—12QD—01 乘客电梯安装作业指导书一.样板安装及基准线挂设1.工艺流程：搭设样板架→测量井道、确定基准线→样板就位，挂基准线a)搭设样板架：1。1.1 在井道顶板下面 1。2m 左右处用膨胀螺栓将角钢水平牢固地固定于并道壁上1.1。2 若井道壁为砖墙，应在井道顶板下 1。1m 左右处沿水平方向剔洞，稳放样板木支架，并且端部固定。1.1。3 样板支架方木端部应垫实找平,水平度误差不得大于 3/1000。b)测量井道，确定标准线1.2.1 预放两根厅门口线测量井道.一般两线间距为门净开度。1.2.2 根据井道测量结果来确定基准线时，应注意的问题: a 井道内安装的部件对轿厢运行有无阻碍,如限速器钢绳，选层器钢带，限位开关，中线盒，随线架等。同时要考虑到轿门上滑道及地坎等与井壁距离，对重与井壁距离，必须保证在轿厢及对重上下运行时其运动部分与井道内静止的部件及建筑结构净距离不得小于 30mm。 b 确定轿厢轨道线位置时，要根据道架高度要求，考虑安装位置有无问题。 道架高度计算方法如下（图 5-5）:H=L-A-B—C式中 H——L—-A-—B——C——道架高（左）；轿厢中心至墙面（左)距离；轿厢中心至安全钳内表面距离；安全钳与导轨面距离(3～4mm）；导轨高度及垫片厚度之和。 c 对重轨道中心线确定时应考虑对重宽度（包括对重块,最突出部分）,距墙壁及轿厢应有不小于50mm 的间隙。 d 对于前后开门（贯穿门)的电梯，井道深度≥厅门地坎宽度×2+厅门地坎与轿厢地坎间隙×2+轿厢深度。并应考虑井壁垂直情况是否满足安装要求。 e 各层厅门地坎位置确定,应根据所放的厅门线测出每层牛腿与该线的距离，经过计划，应做到照顾多数，既要考虑少剔牛腿或墙面，又要做...
