电气工程CAD标准制图规则

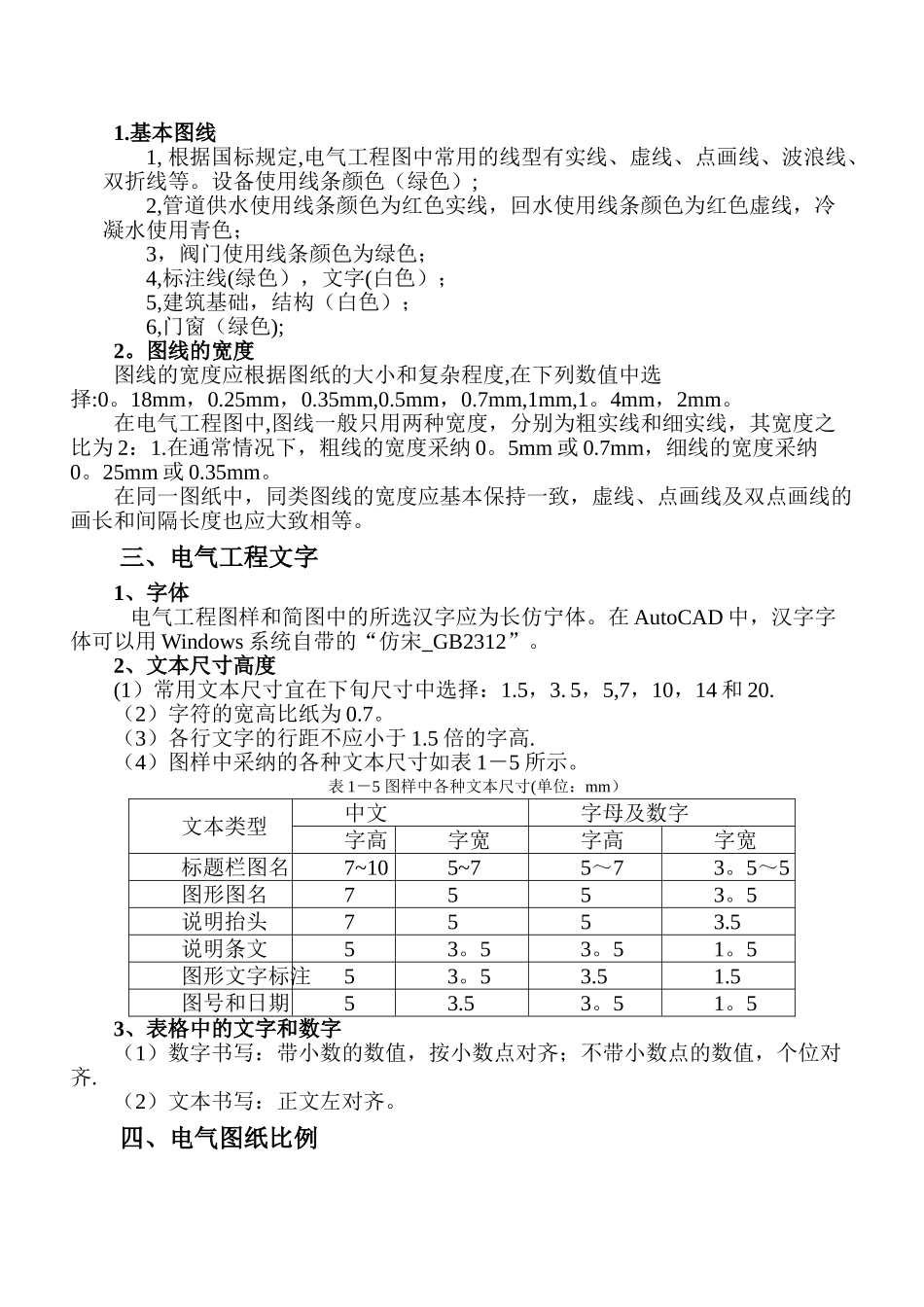

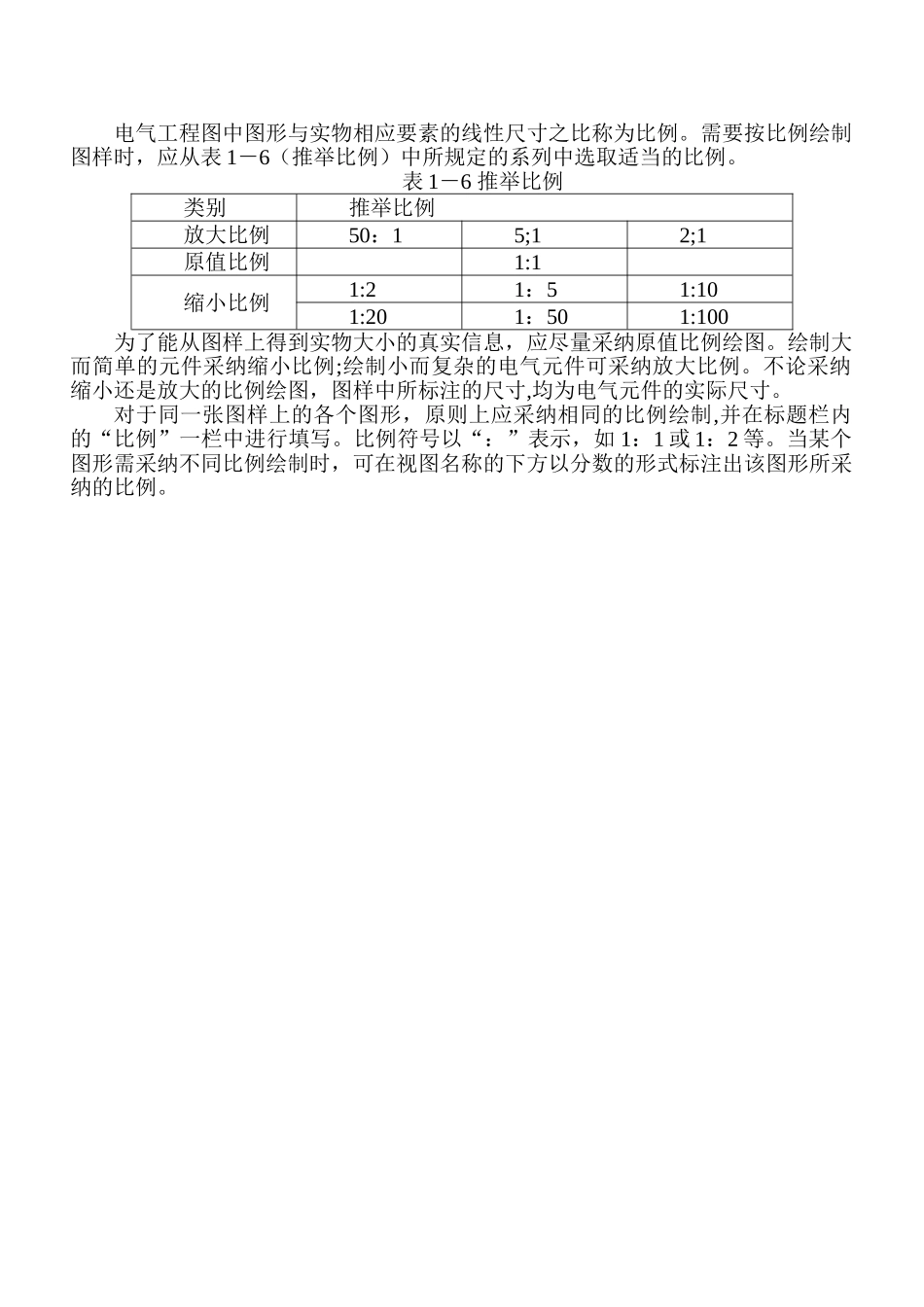

电气工程 CAD 制图法律规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内.1.图纸幅面电气工程图纸采纳的基本幅面有 5 种:A0，A1，A2，A3，A4，各种图幅的相应尺寸如表 1-2 所示.图幅分为横式和立式幅面。表 1-2 图幅尺寸（单位：mm)幅面A0A1A2A3A4长1189841594420297宽8415944202972102.图框(1）图框尺寸.在电气工程图中，确定图框的尺寸（如表 1-3 所示）有两个依据:一是图纸是否需要装订;二是图纸幅面的大小。需要装订时,装订的一边就要留装订边。图 1-5 为不留装订边的图框，图 1-6 为留有装订边的图框，右下角矩形区域表示标题栏。表 1—3 图纸图框尺寸（单位:mm）幅面A0A1A2A3A4e2010c105d25图 1—5 不留装订边的图框 图 1—6 留有装订边的图框(2)图纸线宽。图纸的内框线根据不同的幅面、不同的输出设备宜采纳不同的线宽，如表 1—4 所示；各种图纸的外框线均为 0.25mm 的实现。表 1-4 图纸内框线宽（单位：mm）幅面绘图机类型喷墨绘图机笔试绘图机A0，A11.00。7A2，A3,A40.70。53。标题栏标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。各区的布置形式有多种，而且不同单位的标题栏也各有特色。根据幅面的大小推举两种比较通用的格式，分别如图 1-7 和图 1—8 所示。图 1-7 设计通用标题栏（A0 和 A1 幅面)图 1-8 设计通用标题栏（A2、A3 和 A4 幅面）二、电气设计使用图线字体和比例做出了相应的规定，其中图线的相关要求如下。1.基本图线1, 根据国标规定,电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。设备使用线条颜色（绿色）;2,管道供水使用线条颜色为红色实线，回水使用线条颜色为红色虚线，冷凝水使用青色；3，阀门使用线条颜色为绿色；4,标注线(绿色），文字(白色）；5,建筑基础，结构（白色）；6,门窗（绿色);2。图线的宽度图线的宽度应根据图纸的大小和复杂程度,在下列数值中选择:0。18mm，0.25mm，0.35mm,0.5mm，0.7mm,1mm,1。4mm，2mm。在电气工程图中,图线一般只用两种宽度，分别为粗实线和细实线，其宽度之比为 2：1.在通常情况下，粗线的宽度采纳 0。5mm 或 0.7mm，细线的宽度采纳0。25mm 或 0.35mm。在同一图纸中，同类图线的宽度应基本保持一致，虚线、点画线及双点画线的画长和间隔长度也应大致相等。三、电气工程文字1、字体 电气...
