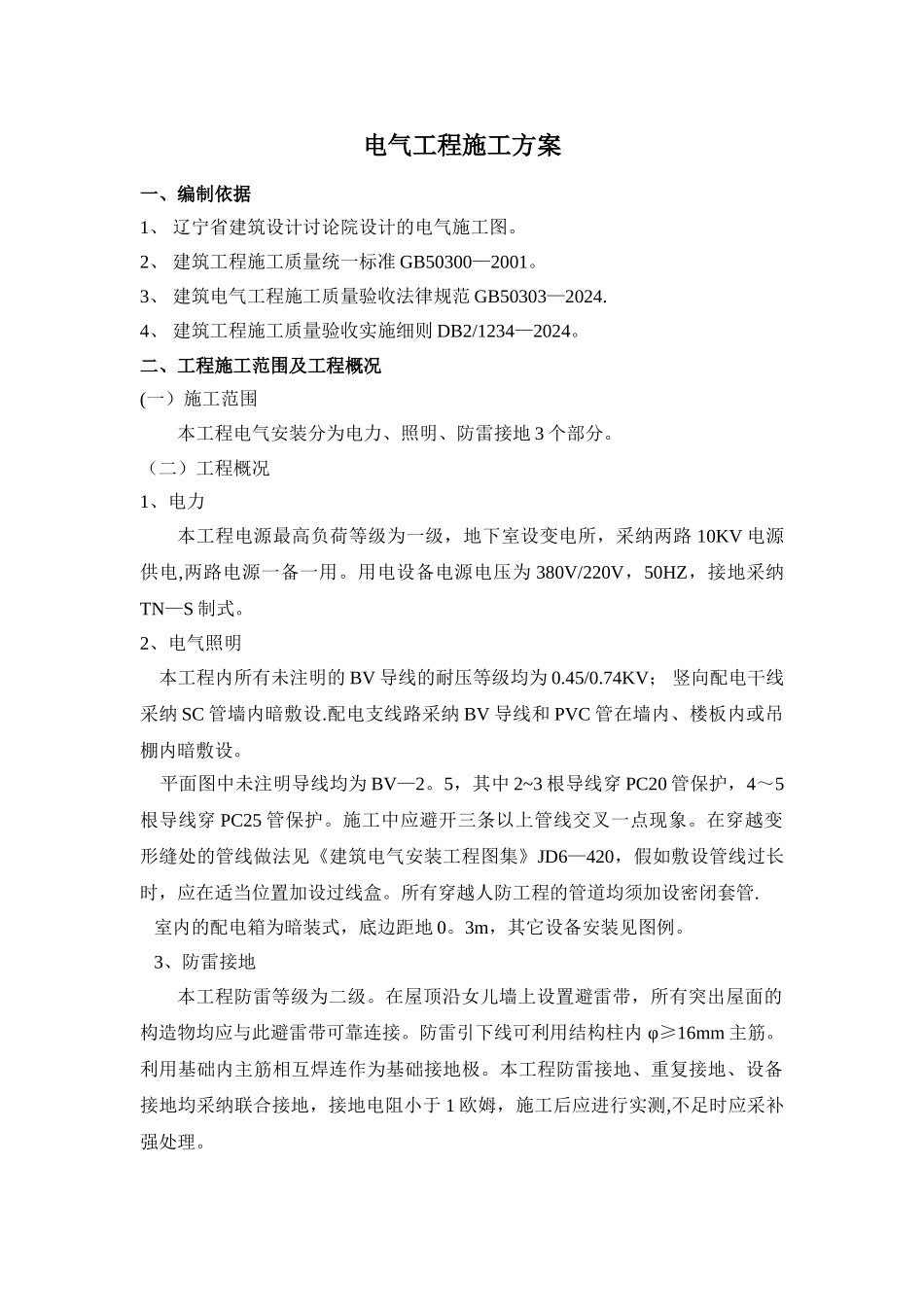

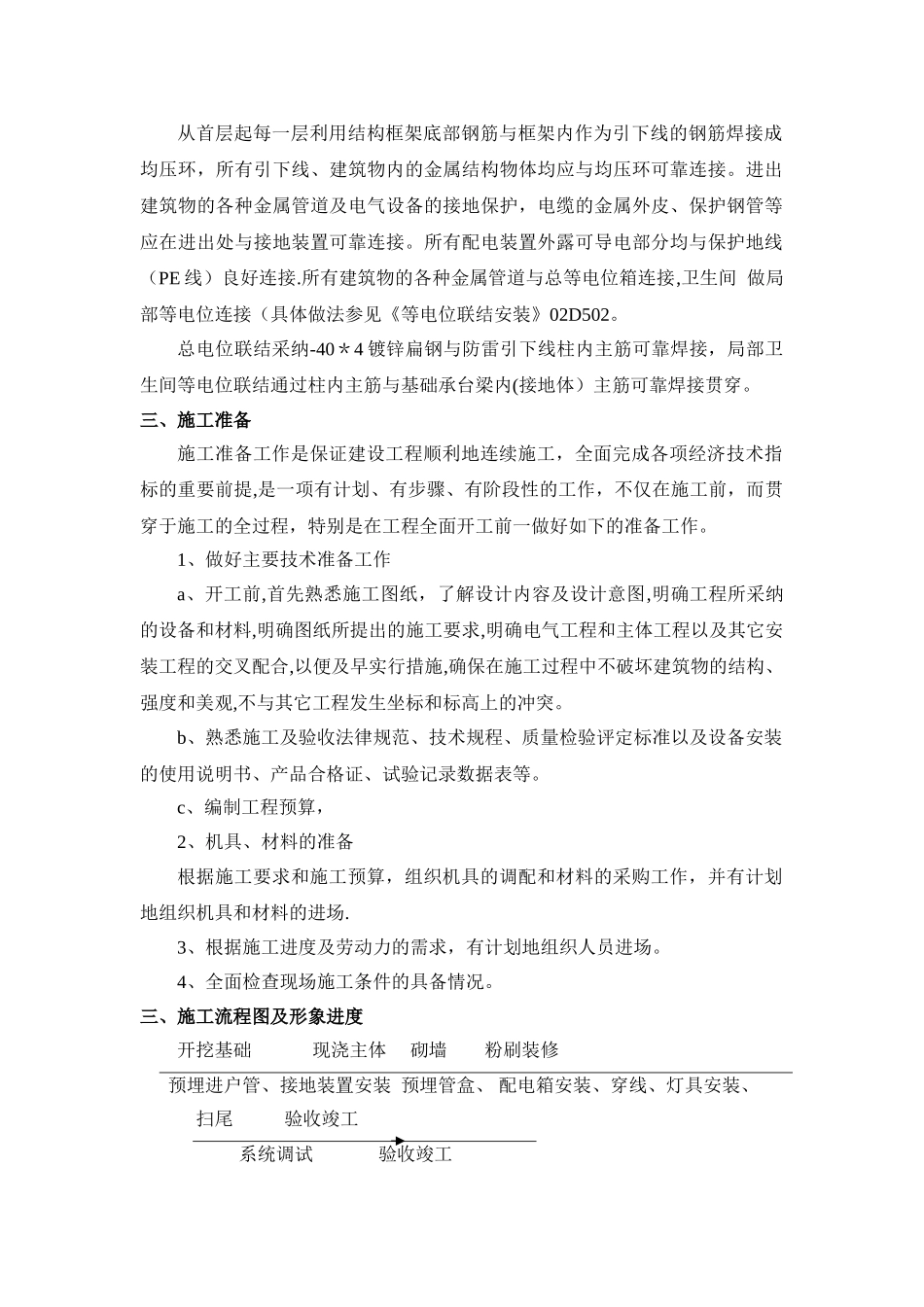

电气工程施工方案一、编制依据1、 辽宁省建筑设计讨论院设计的电气施工图。2、 建筑工程施工质量统一标准 GB50300—2001。3、 建筑电气工程施工质量验收法律规范 GB50303—2024.4、 建筑工程施工质量验收实施细则 DB2/1234—2024。二、工程施工范围及工程概况(一）施工范围本工程电气安装分为电力、照明、防雷接地 3 个部分。（二）工程概况1、电力本工程电源最高负荷等级为一级，地下室设变电所，采纳两路 10KV 电源供电,两路电源一备一用。用电设备电源电压为 380V/220V，50HZ，接地采纳TN—S 制式。2、电气照明 本工程内所有未注明的 BV 导线的耐压等级均为 0.45/0.74KV； 竖向配电干线采纳 SC 管墙内暗敷设.配电支线路采纳 BV 导线和 PVC 管在墙内、楼板内或吊棚内暗敷设。 平面图中未注明导线均为 BV—2。5，其中 2~3 根导线穿 PC20 管保护，4～5根导线穿 PC25 管保护。施工中应避开三条以上管线交叉一点现象。在穿越变形缝处的管线做法见《建筑电气安装工程图集》JD6—420，假如敷设管线过长时，应在适当位置加设过线盒。所有穿越人防工程的管道均须加设密闭套管. 室内的配电箱为暗装式，底边距地 0。3m，其它设备安装见图例。 3、防雷接地本工程防雷等级为二级。在屋顶沿女儿墙上设置避雷带，所有突出屋面的构造物均应与此避雷带可靠连接。防雷引下线可利用结构柱内 φ≥16mm 主筋。利用基础内主筋相互焊连作为基础接地极。本工程防雷接地、重复接地、设备接地均采纳联合接地，接地电阻小于 1 欧姆，施工后应进行实测,不足时应采补强处理。从首层起每一层利用结构框架底部钢筋与框架内作为引下线的钢筋焊接成均压环，所有引下线、建筑物内的金属结构物体均应与均压环可靠连接。进出建筑物的各种金属管道及电气设备的接地保护，电缆的金属外皮、保护钢管等应在进出处与接地装置可靠连接。所有配电装置外露可导电部分均与保护地线（PE 线）良好连接.所有建筑物的各种金属管道与总等电位箱连接,卫生间 做局部等电位连接（具体做法参见《等电位联结安装》02D502。总电位联结采纳-40＊4 镀锌扁钢与防雷引下线柱内主筋可靠焊接，局部卫生间等电位联结通过柱内主筋与基础承台梁内(接地体）主筋可靠焊接贯穿。三、施工准备施工准备工作是保证建设工程顺利地连续施工，全面完成各项经济技术指标的重要前提,是一项有计划、有步骤、有阶段性的工作，不仅在施工前，而贯穿于施工的全过程，特别是在工程全面开...
