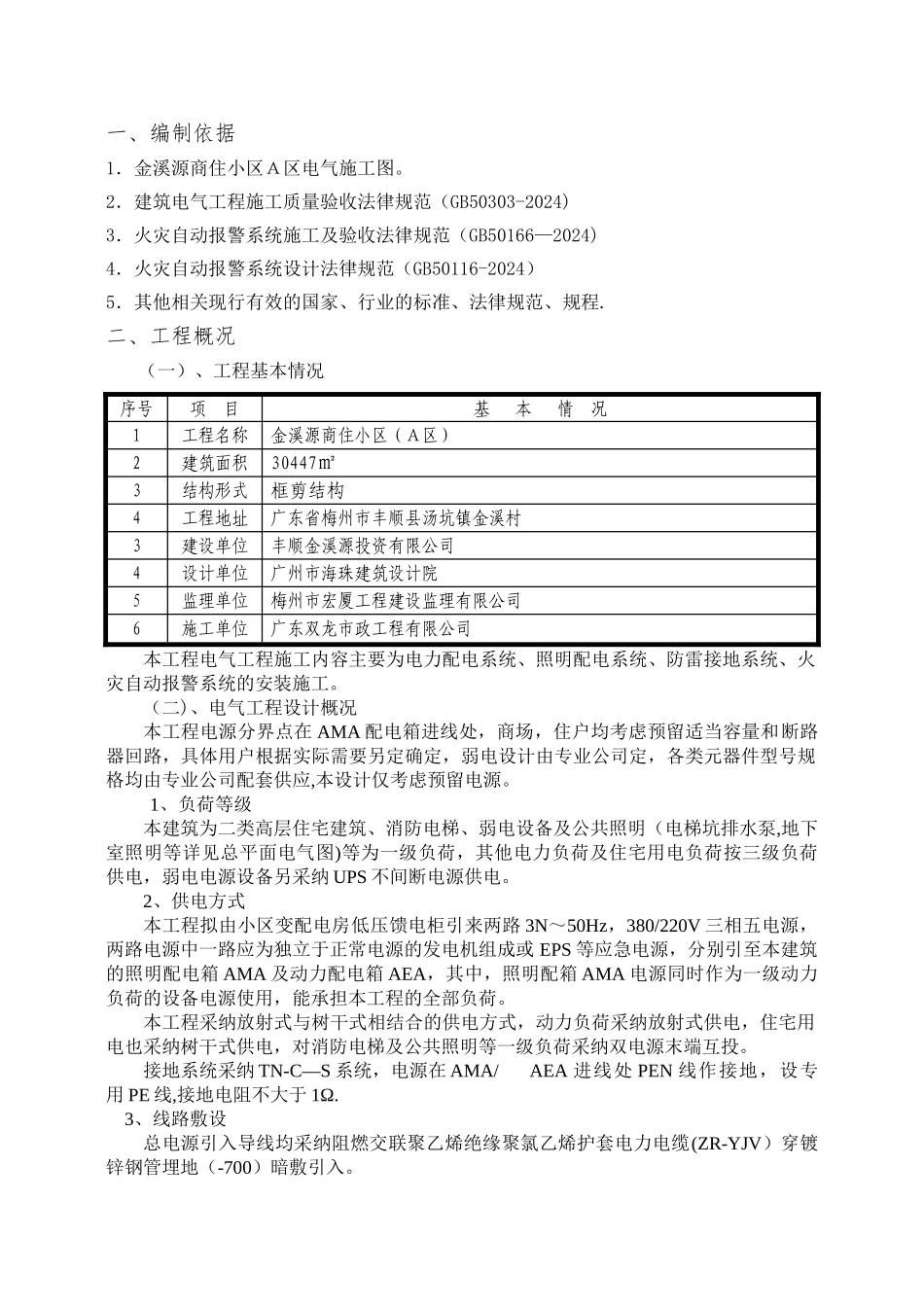

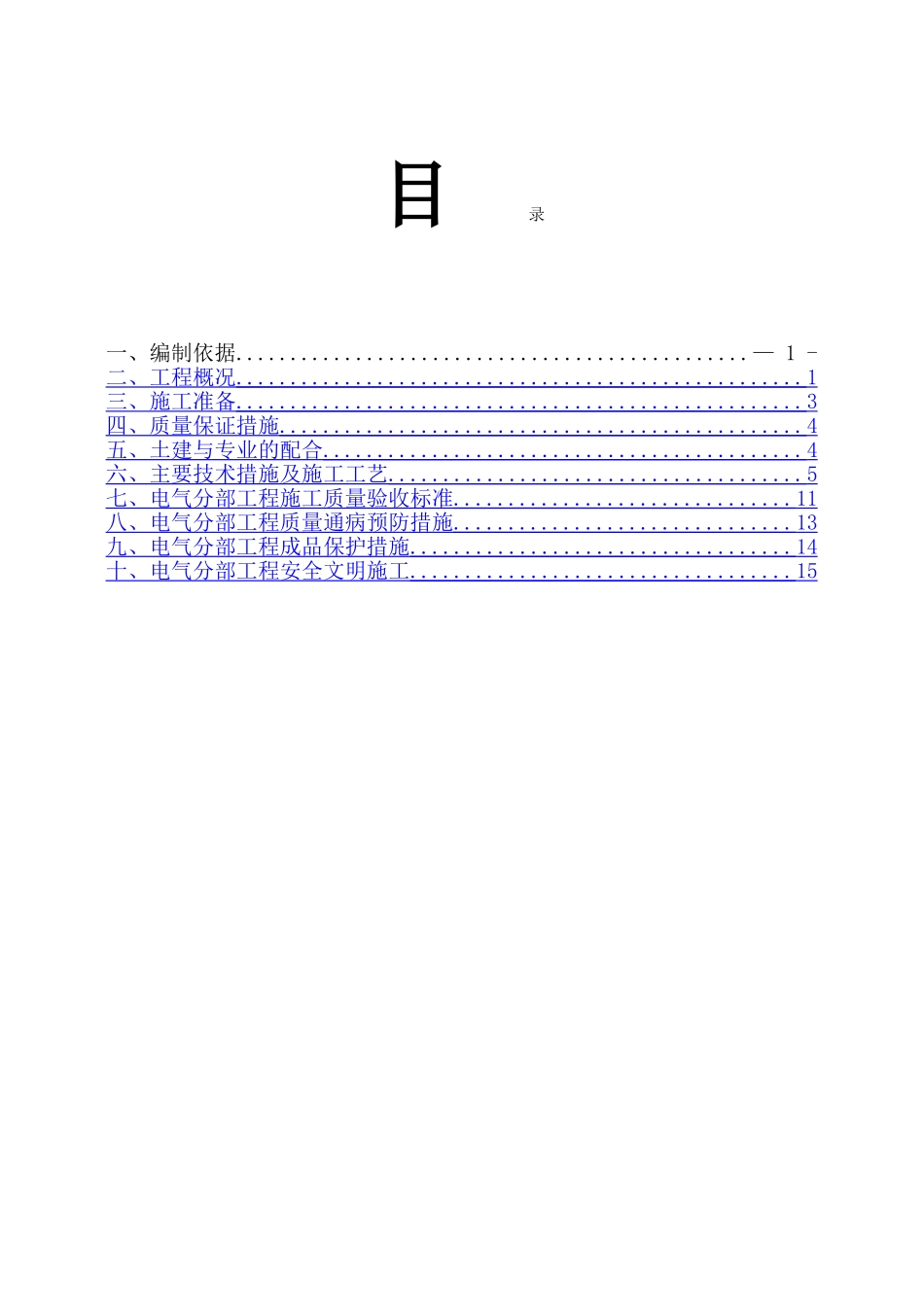

目 录一、编制依据...............................................— 1 -二、工程概况 .................................................... 1 三、施工准备 .................................................... 3 四、质量保证措施 ................................................ 4 五、土建与专业的配合 ............................................ 4 六、主要技术措施及施工工艺 ...................................... 5 七、电气分部工程施工质量验收标准 ............................... 11 八、电气分部工程质量通病预防措施 ............................... 13 九、电气分部工程成品保护措施 ................................... 14 十、电气分部工程安全文明施工 ................................... 15 一、编制依据1．金溪源商住小区Ａ区电气施工图。2．建筑电气工程施工质量验收法律规范（GB50303-2024)3．火灾自动报警系统施工及验收法律规范（GB50166—2024)4．火灾自动报警系统设计法律规范（GB50116-2024）5．其他相关现行有效的国家、行业的标准、法律规范、规程.二、工程概况（一）、工程基本情况序号项 目基 本 情 况1工程名称金溪源商住小区（Ａ区）2建筑面积30447㎡3结构形式框剪结构4工程地址广东省梅州市丰顺县汤坑镇金溪村3建设单位丰顺金溪源投资有限公司4设计单位广州市海珠建筑设计院5监理单位梅州市宏厦工程建设监理有限公司6施工单位广东双龙市政工程有限公司本工程电气工程施工内容主要为电力配电系统、照明配电系统、防雷接地系统、火灾自动报警系统的安装施工。（二)、电气工程设计概况本工程电源分界点在 AMA 配电箱进线处，商场，住户均考虑预留适当容量和断路器回路，具体用户根据实际需要另定确定，弱电设计由专业公司定，各类元器件型号规格均由专业公司配套供应,本设计仅考虑预留电源。1、负荷等级本建筑为二类高层住宅建筑、消防电梯、弱电设备及公共照明（电梯坑排水泵,地下室照明等详见总平面电气图)等为一级负荷，其他电力负荷及住宅用电负荷按三级负荷供电，弱电电源设备另采纳 UPS 不间断电源供电。2、供电方式本工程拟由小区变配电房低压馈电柜引来两路 3N～50Hz，380/220V 三相五电源，两路电源中一路应为独立于正常电源的发电机组成或 EPS 等应急电源，分别引至本建筑的照明配电箱 AMA 及动力配电箱 AEA，其中，照明配箱 AMA ...
