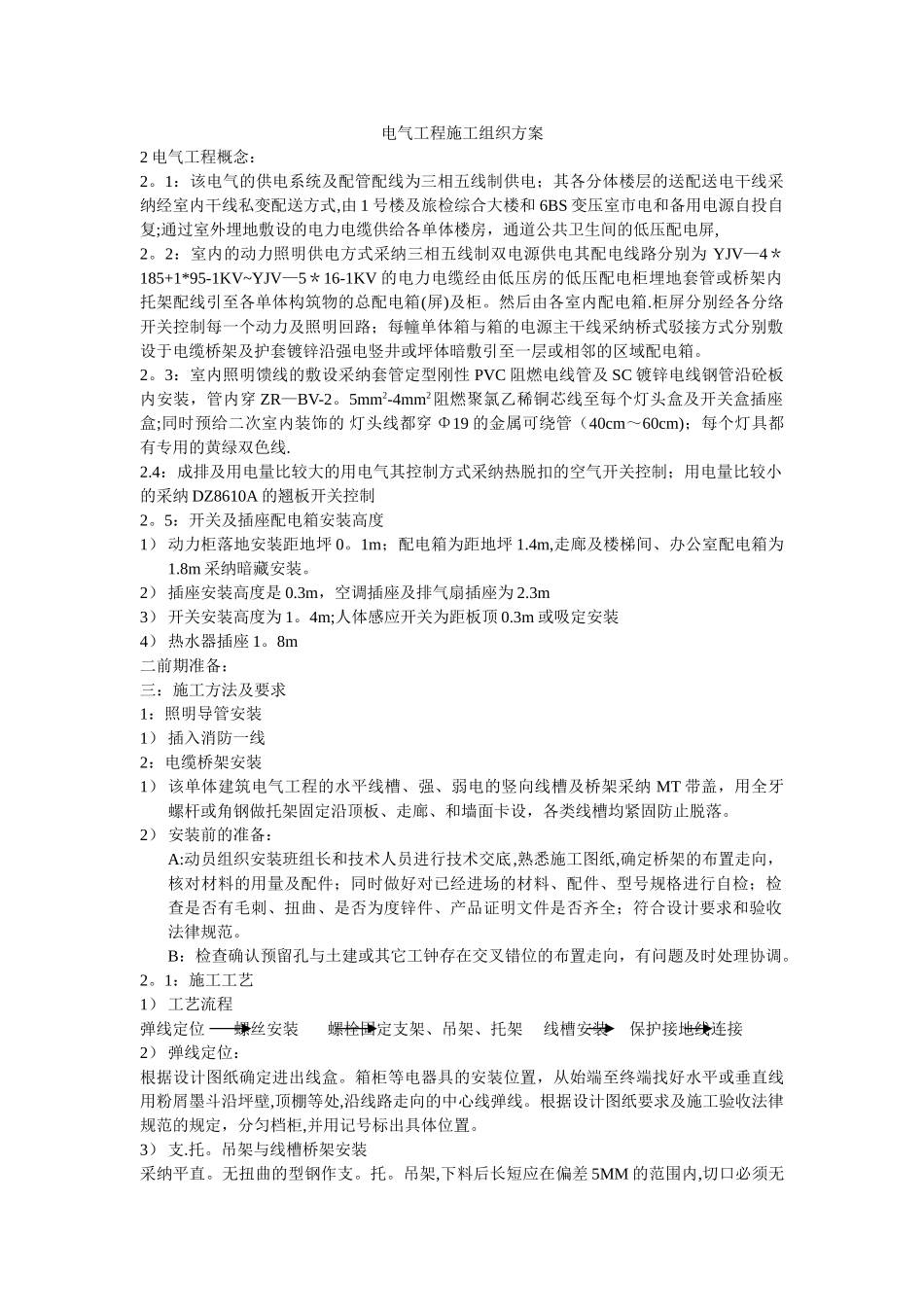

电气工程施工组织方案2 电气工程概念：2。1：该电气的供电系统及配管配线为三相五线制供电；其各分体楼层的送配送电干线采纳经室内干线私变配送方式,由 1 号楼及旅检综合大楼和 6BS 变压室市电和备用电源自投自复;通过室外埋地敷设的电力电缆供给各单体楼房，通道公共卫生间的低压配电屏,2。2：室内的动力照明供电方式采纳三相五线制双电源供电其配电线路分别为 YJV—4＊185+1*95-1KV~YJV—5＊16-1KV 的电力电缆经由低压房的低压配电柜埋地套管或桥架内托架配线引至各单体构筑物的总配电箱(屏)及柜。然后由各室内配电箱.柜屏分别经各分络开关控制每一个动力及照明回路；每幢单体箱与箱的电源主干线采纳桥式驳接方式分别敷设于电缆桥架及护套镀锌沿强电竖井或坪体暗敷引至一层或相邻的区域配电箱。2。3：室内照明馈线的敷设采纳套管定型刚性 PVC 阻燃电线管及 SC 镀锌电线钢管沿砼板内安装，管内穿 ZR—BV-2。5mm2-4mm2阻燃聚氯乙稀铜芯线至每个灯头盒及开关盒插座盒;同时预给二次室内装饰的 灯头线都穿 Φ19 的金属可绕管（40cm～60cm)；每个灯具都有专用的黄绿双色线.2.4：成排及用电量比较大的用电气其控制方式采纳热脱扣的空气开关控制；用电量比较小的采纳 DZ8610A 的翘板开关控制2。5：开关及插座配电箱安装高度1） 动力柜落地安装距地坪 0。1m；配电箱为距地坪 1.4m,走廊及楼梯间、办公室配电箱为1.8m 采纳暗藏安装。2） 插座安装高度是 0.3m，空调插座及排气扇插座为 2.3m3） 开关安装高度为 1。4m;人体感应开关为距板顶 0.3m 或吸定安装4） 热水器插座 1。8m二前期准备：三：施工方法及要求1：照明导管安装1） 插入消防一线2：电缆桥架安装1） 该单体建筑电气工程的水平线槽、强、弱电的竖向线槽及桥架采纳 MT 带盖，用全牙螺杆或角钢做托架固定沿顶板、走廊、和墙面卡设，各类线槽均紧固防止脱落。2） 安装前的准备：A:动员组织安装班组长和技术人员进行技术交底,熟悉施工图纸,确定桥架的布置走向，核对材料的用量及配件；同时做好对已经进场的材料、配件、型号规格进行自检；检查是否有毛刺、扭曲、是否为度锌件、产品证明文件是否齐全；符合设计要求和验收法律规范。B：检查确认预留孔与土建或其它工钟存在交叉错位的布置走向，有问题及时处理协调。2。1：施工工艺1） 工艺流程弹线定位 螺丝安装 螺栓固定支架、吊架、托架 线槽安装 保护接地线连接2） 弹线定位：根据设计图纸确定进出线盒。...
