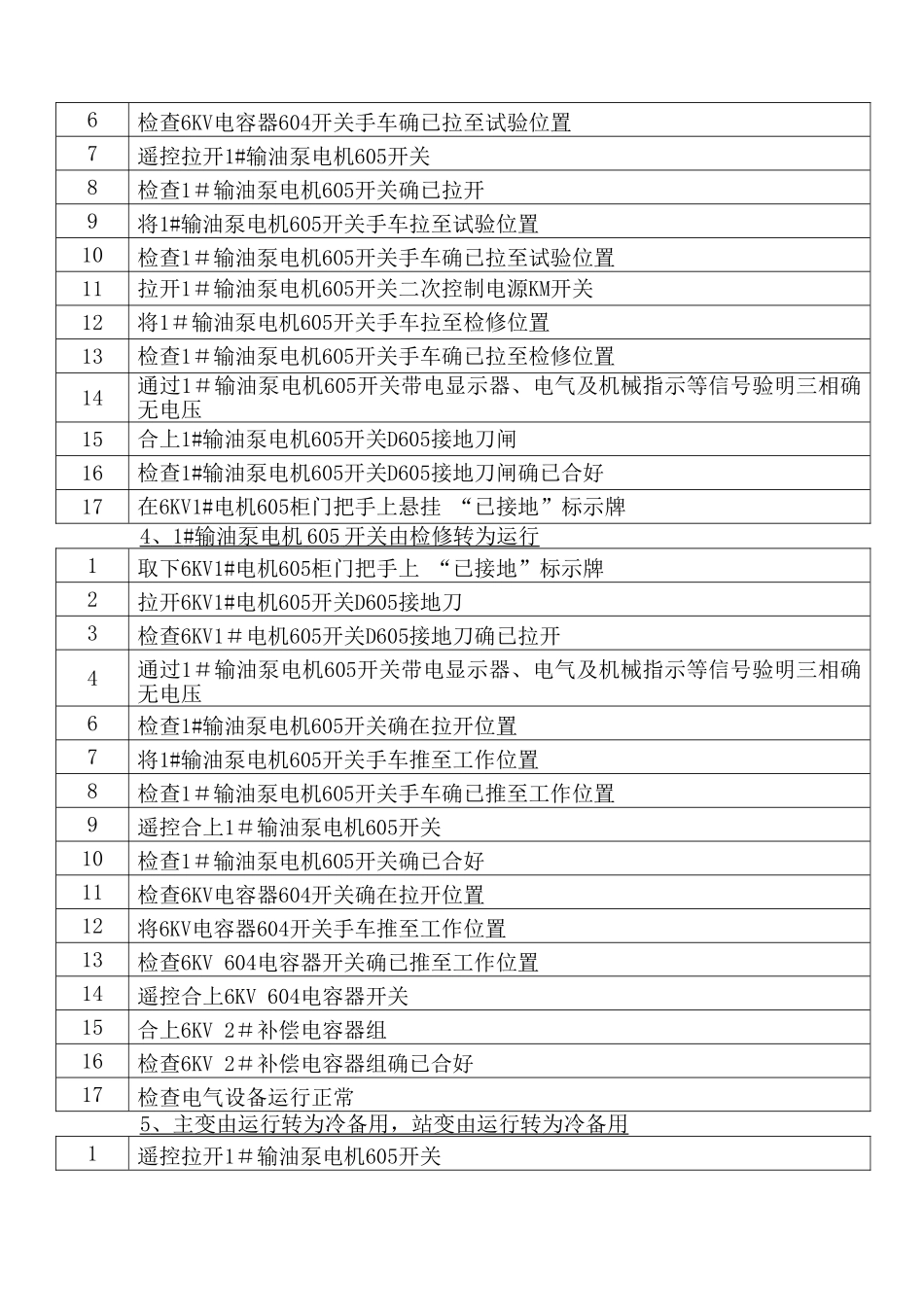

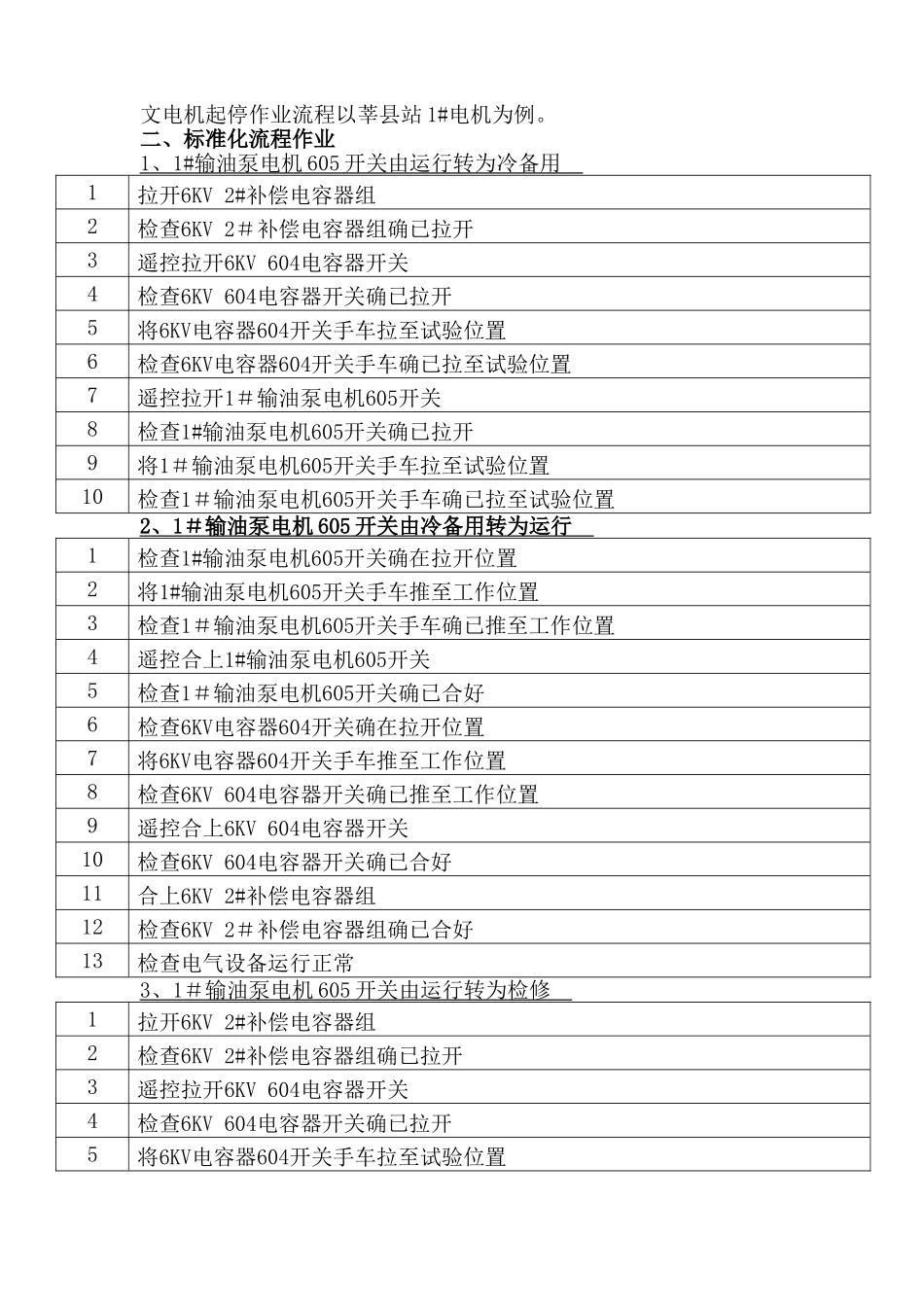

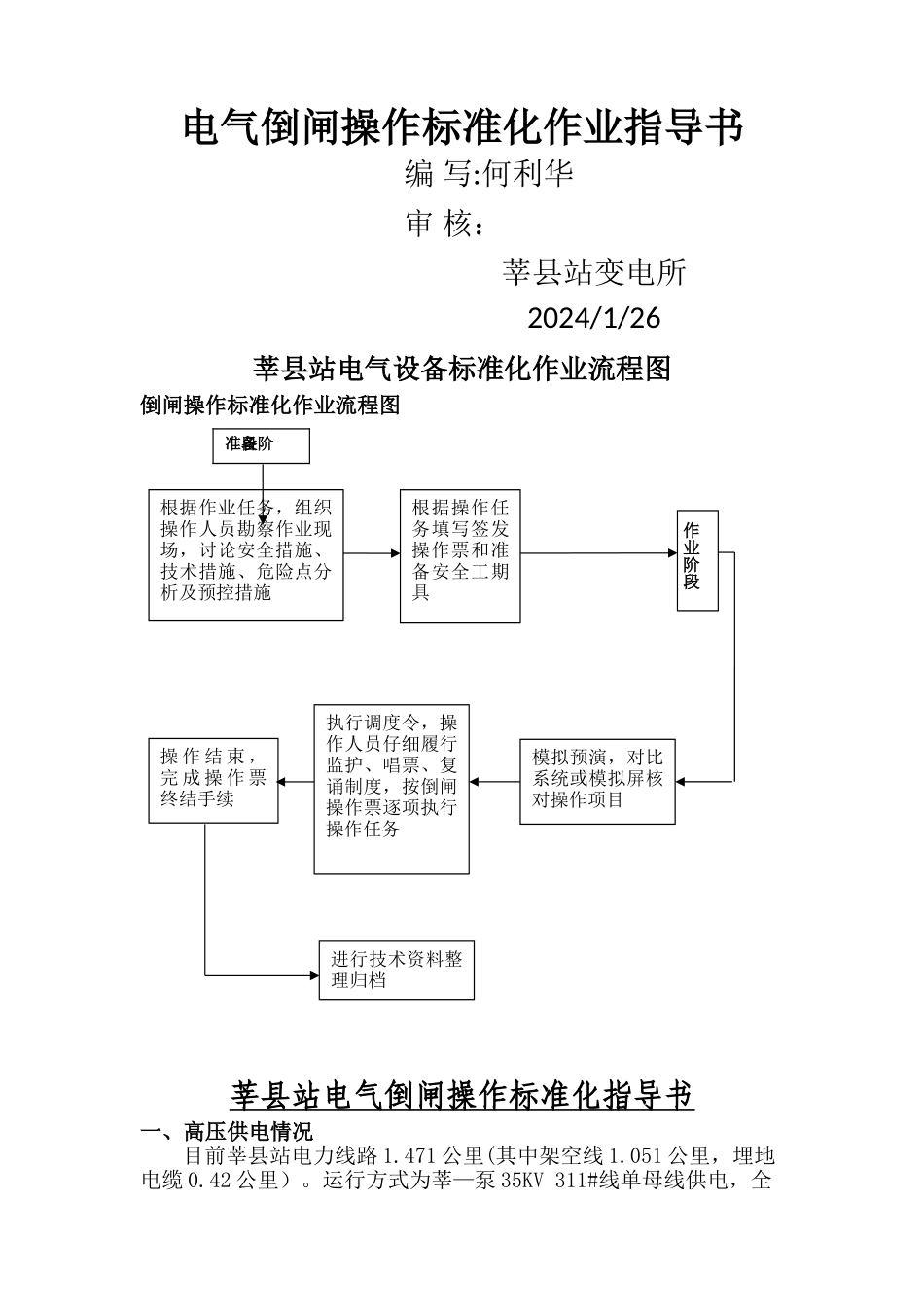

电气倒闸操作标准化作业指导书编 写:何利华审 核：莘县站变电所2024/1/26莘县站电气设备标准化作业流程图倒闸操作标准化作业流程图莘县站电气倒闸操作标准化指导书一、高压供电情况 目前莘县站电力线路 1.471 公里(其中架空线 1.051 公里，埋地电缆 0.42 公里）。运行方式为莘—泵 35KV 311#线单母线供电，全根据作业任务，组织操作人员勘察作业现场，讨论安全措施、技术措施、危险点分析及预控措施根据操作任务填写签发操作票和准备安全工期具作业阶段模拟预演，对比系统或模拟屏核对操作项目执行调度令，操作人员仔细履行监护、唱票、复诵制度，按倒闸操作票逐项执行操作任务操 作 结 束 ，完 成 操 作 票终结手续进行技术资料整理归档准备阶段文电机起停作业流程以莘县站 1#电机为例。二、标准化流程作业1 、 1 # 输油泵电机 60 5 开关由运行转为冷备用 1拉开6KV 2#补偿电容器组2检查6KV 2＃补偿电容器组确已拉开3遥控拉开6KV 604电容器开关4检查6KV 604电容器开关确已拉开5将6KV电容器604开关手车拉至试验位置6检查6KV电容器604开关手车确已拉至试验位置7遥控拉开1＃输油泵电机605开关8检查1#输油泵电机605开关确已拉开9将1＃输油泵电机605开关手车拉至试验位置10检查1＃输油泵电机605开关手车确已拉至试验位置2 、 1 ＃ 输油泵电机 605 开关由冷备用转为运行 1检查1#输油泵电机605开关确在拉开位置2将1#输油泵电机605开关手车推至工作位置3检查1＃输油泵电机605开关手车确已推至工作位置4遥控合上1#输油泵电机605开关5检查1＃输油泵电机605开关确已合好6检查6KV电容器604开关确在拉开位置7将6KV电容器604开关手车推至工作位置8检查6KV 604电容器开关确已推至工作位置9遥控合上6KV 604电容器开关10检查6KV 604电容器开关确已合好11合上6KV 2#补偿电容器组12检查6KV 2＃补偿电容器组确已合好13检查电气设备运行正常3 、 1 ＃ 输油泵电机 605 开关由运行转为检修 1拉开6KV 2#补偿电容器组2检查6KV 2#补偿电容器组确已拉开3遥控拉开6KV 604电容器开关4检查6KV 604电容器开关确已拉开5将6KV电容器604开关手车拉至试验位置6检查6KV电容器604开关手车确已拉至试验位置7遥控拉开1#输油泵电机605开关8检查1＃输油泵电机605开关确已拉开9将1#输油泵电机605开关手车拉至试验位置10检查1＃输油泵电机605开关手车确已拉至试验位置11拉开1＃输油泵电机605开关二次控制电源KM开关12将1＃输油泵电机60...
