电气照明安装工程施工组织设计VIP专享

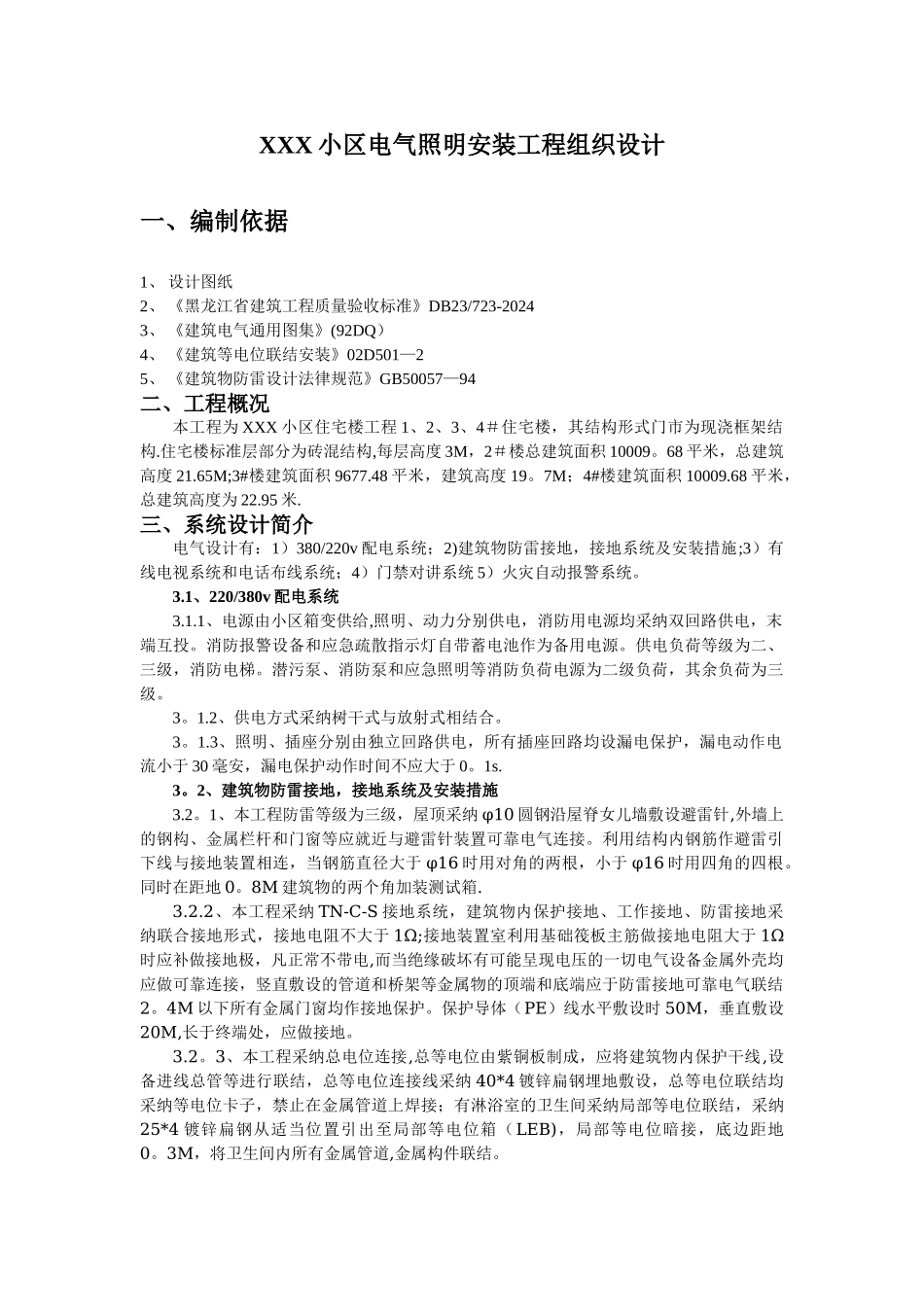

XXX 小区电气照明安装工程组织设计一、编制依据1、 设计图纸2、 《黑龙江省建筑工程质量验收标准》DB23/723-20243、 《建筑电气通用图集》(92DQ）4、 《建筑等电位联结安装》02D501—25、 《建筑物防雷设计法律规范》GB50057—94二、工程概况本工程为 XXX 小区住宅楼工程 1、2、3、4＃住宅楼，其结构形式门市为现浇框架结构.住宅楼标准层部分为砖混结构,每层高度 3M，2＃楼总建筑面积 10009。68 平米，总建筑高度 21.65M;3#楼建筑面积 9677.48 平米，建筑高度 19。7M；4#楼建筑面积 10009.68 平米，总建筑高度为 22.95 米.三、系统设计简介电气设计有：1）380/220v 配电系统；2)建筑物防雷接地，接地系统及安装措施;3）有线电视系统和电话布线系统；4）门禁对讲系统 5）火灾自动报警系统。3.1、220/380v 配电系统3.1.1、电源由小区箱变供给,照明、动力分别供电，消防用电源均采纳双回路供电，末端互投。消防报警设备和应急疏散指示灯自带蓄电池作为备用电源。供电负荷等级为二、三级，消防电梯。潜污泵、消防泵和应急照明等消防负荷电源为二级负荷，其余负荷为三级。3。1.2、供电方式采纳树干式与放射式相结合。3。1.3、照明、插座分别由独立回路供电，所有插座回路均设漏电保护，漏电动作电流小于 30 毫安，漏电保护动作时间不应大于 0。1s.3。2、建筑物防雷接地，接地系统及安装措施3.2。1、本工程防雷等级为三级，屋顶采纳 φ10 圆钢沿屋脊女儿墙敷设避雷针,外墙上的钢构、金属栏杆和门窗等应就近与避雷针装置可靠电气连接。利用结构内钢筋作避雷引下线与接地装置相连，当钢筋直径大于 φ16 时用对角的两根，小于 φ16 时用四角的四根。同时在距地 0。8M 建筑物的两个角加装测试箱.3.2.2、本工程采纳 TN-C-S 接地系统，建筑物内保护接地、工作接地、防雷接地采纳联合接地形式，接地电阻不大于 1Ω;接地装置室利用基础筏板主筋做接地电阻大于 1Ω时应补做接地极，凡正常不带电,而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应做可靠连接，竖直敷设的管道和桥架等金属物的顶端和底端应于防雷接地可靠电气联结2。4M 以下所有金属门窗均作接地保护。保护导体（PE）线水平敷设时 50M，垂直敷设20M,长于终端处，应做接地。3.2。3、本工程采纳总电位连接,总等电位由紫铜板制成，应将建筑物内保护干线,设备进线总管等进行联结，总等电位连接线采纳 40*4 镀锌扁钢埋地敷设，总等电位联结均采纳等电位卡...
