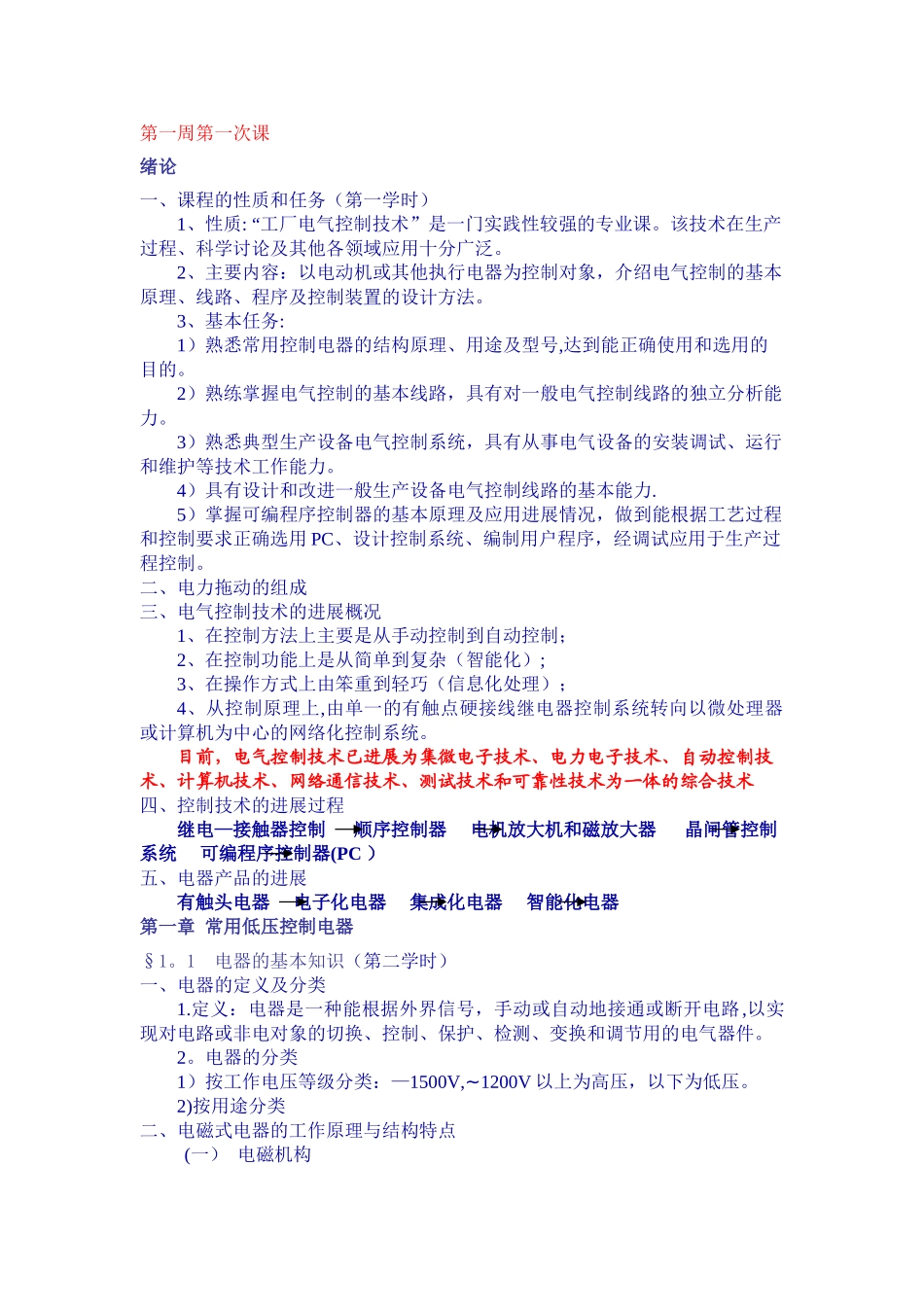

第一周第一次课绪论一、课程的性质和任务（第一学时）1、性质: “工厂电气控制技术”是一门实践性较强的专业课。该技术在生产过程、科学讨论及其他各领域应用十分广泛。2、主要内容：以电动机或其他执行电器为控制对象，介绍电气控制的基本原理、线路、程序及控制装置的设计方法。3、基本任务:1）熟悉常用控制电器的结构原理、用途及型号,达到能正确使用和选用的目的。2）熟练掌握电气控制的基本线路，具有对一般电气控制线路的独立分析能力。3）熟悉典型生产设备电气控制系统，具有从事电气设备的安装调试、运行和维护等技术工作能力。4）具有设计和改进一般生产设备电气控制线路的基本能力.5）掌握可编程序控制器的基本原理及应用进展情况，做到能根据工艺过程和控制要求正确选用 PC、设计控制系统、编制用户程序，经调试应用于生产过程控制。二、电力拖动的组成三、电气控制技术的进展概况1、在控制方法上主要是从手动控制到自动控制；2、在控制功能上是从简单到复杂（智能化）;3、在操作方式上由笨重到轻巧（信息化处理）；4、从控制原理上,由单一的有触点硬接线继电器控制系统转向以微处理器或计算机为中心的网络化控制系统。目前，电气控制技术已进展为集微电子技术、电力电子技术、自动控制技术、计算机技术、网络通信技术、测试技术和可靠性技术为一体的综合技术四、控制技术的进展过程继电—接触器控制 顺序控制器 电机放大机和磁放大器 晶闸管控制系统 可编程序控制器(PC ）五、电器产品的进展有触头电器 电子化电器 集成化电器 智能化电器第一章 常用低压控制电器§1。1 电器的基本知识（第二学时）一、电器的定义及分类1.定义：电器是一种能根据外界信号，手动或自动地接通或断开电路,以实现对电路或非电对象的切换、控制、保护、检测、变换和调节用的电气器件。2。电器的分类1）按工作电压等级分类：—1500V,∼1200V 以上为高压，以下为低压。2)按用途分类二、电磁式电器的工作原理与结构特点(一） 电磁机构1．常用的磁路结构:如右图所示2．吸引线圈 (二） 电磁吸力与吸力特性1、电磁铁的吸力2、吸力特性（三)反力特性和返回系数(四)沟通电磁机构上短路环的作用1、沟通电磁机构实际吸力曲线2、沟通电磁机构上短路环的作用 三、电器的触头系统和电弧(一）电器的触头系统（二)电弧的产生及灭弧方法第一周第二次课§1.2 开关电器（第一学时)一、开关电器的作用、类型、典型结构、常用的产品、型号含义和图形文字符号等...
