电气设计说明范文

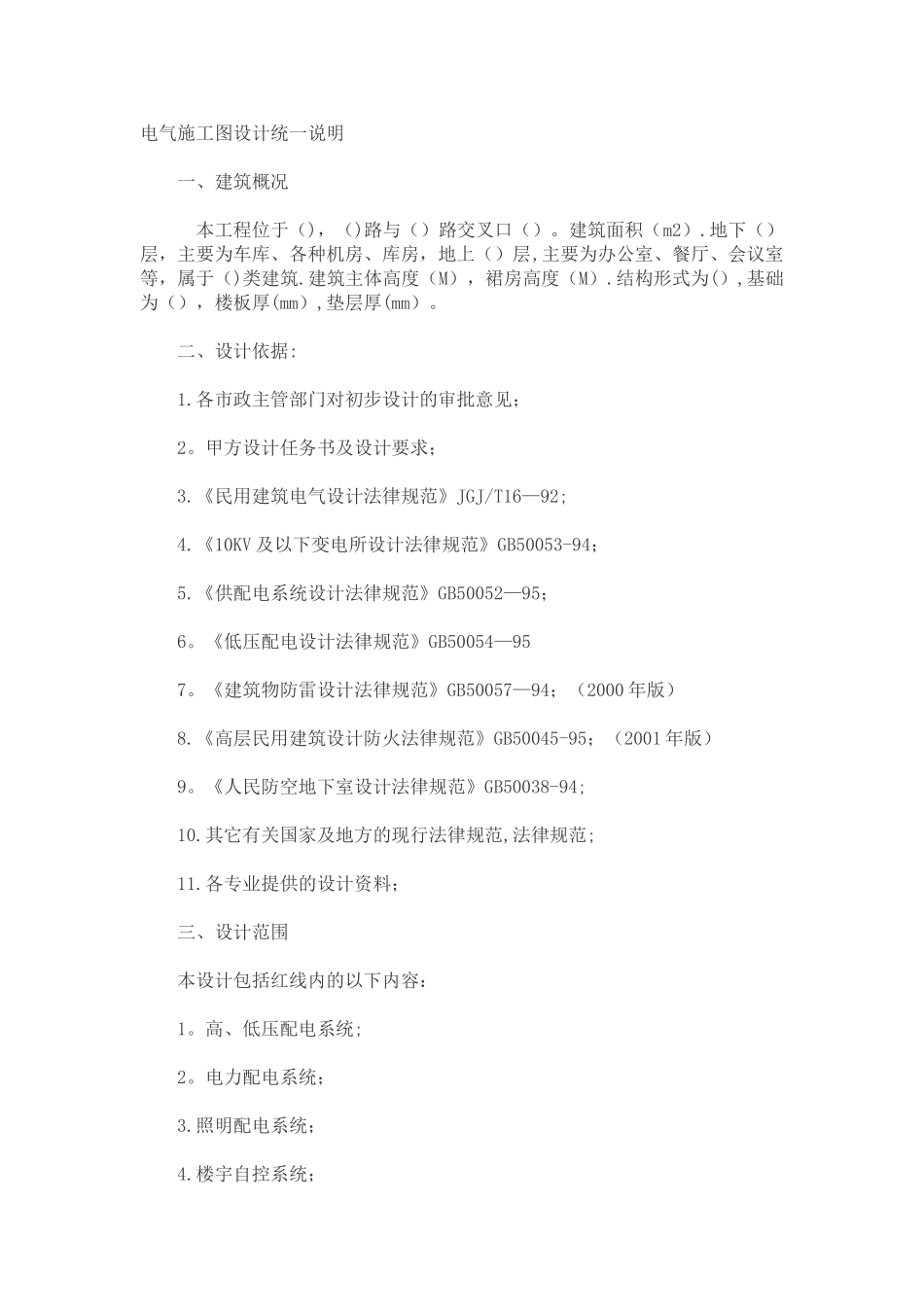

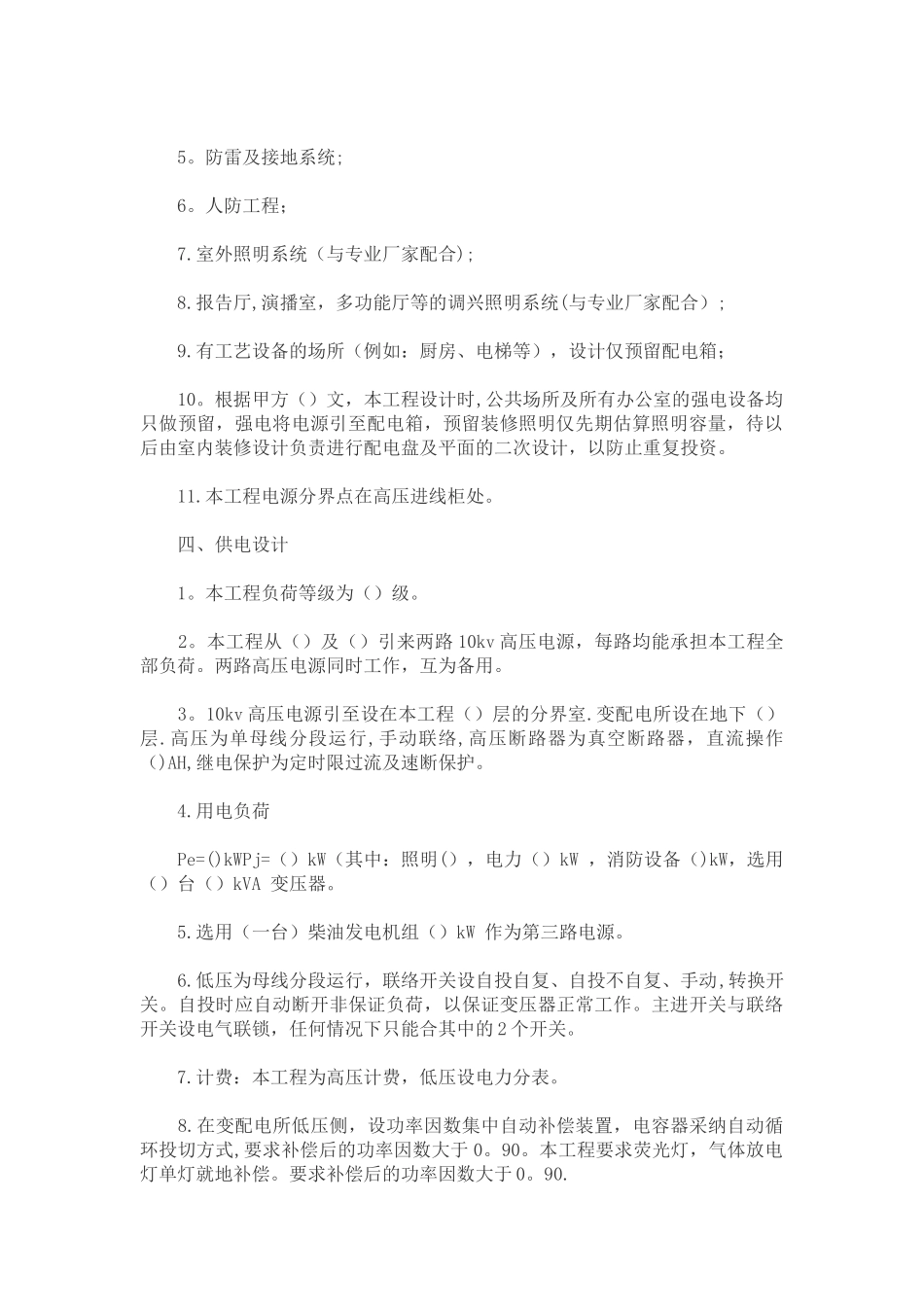

电气施工图设计统一说明 一、建筑概况 本工程位于（)，（)路与（）路交叉口（）。建筑面积（m2）.地下（）层，主要为车库、各种机房、库房，地上（）层,主要为办公室、餐厅、会议室等，属于（)类建筑.建筑主体高度（M），裙房高度（M）.结构形式为(）,基础为（），楼板厚(mm）,垫层厚(mm）。 二、设计依据: 1.各市政主管部门对初步设计的审批意见； 2。甲方设计任务书及设计要求； 3.《民用建筑电气设计法律规范》JGJ/T16—92; 4.《10KV 及以下变电所设计法律规范》GB50053-94； 5.《供配电系统设计法律规范》GB50052—95； 6。《低压配电设计法律规范》GB50054—95 7。《建筑物防雷设计法律规范》GB50057—94；（2000 年版） 8.《高层民用建筑设计防火法律规范》GB50045-95；（2001 年版） 9。《人民防空地下室设计法律规范》GB50038-94; 10.其它有关国家及地方的现行法律规范,法律规范; 11.各专业提供的设计资料； 三、设计范围 本设计包括红线内的以下内容： 1。高、低压配电系统; 2。电力配电系统； 3.照明配电系统； 4.楼宇自控系统； 5。防雷及接地系统; 6。人防工程； 7.室外照明系统（与专业厂家配合); 8.报告厅,演播室，多功能厅等的调兴照明系统(与专业厂家配合）; 9.有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱； 10。根据甲方（）文，本工程设计时,公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。 11.本工程电源分界点在高压进线柜处。 四、供电设计 1。本工程负荷等级为（）级。 2。本工程从（）及（）引来两路 10kv 高压电源，每路均能承担本工程全部负荷。两路高压电源同时工作，互为备用。 3。10kv 高压电源引至设在本工程（）层的分界室.变配电所设在地下（）层.高压为单母线分段运行,手动联络,高压断路器为真空断路器，直流操作（)AH,继电保护为定时限过流及速断保护。 4.用电负荷 Pe=()kWPj=（）kW（其中：照明(），电力（）kW ，消防设备（)kW，选用（）台（）kVA 变压器。 5.选用（一台）柴油发电机组（）kW 作为第三路电源。 6.低压为母线分段运行，联络开关设自投自复、自投不自复、手动,转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。主进开关与联络开关设电气联锁，任何情况下只能合其中的 2 个开关。 7.计费...
