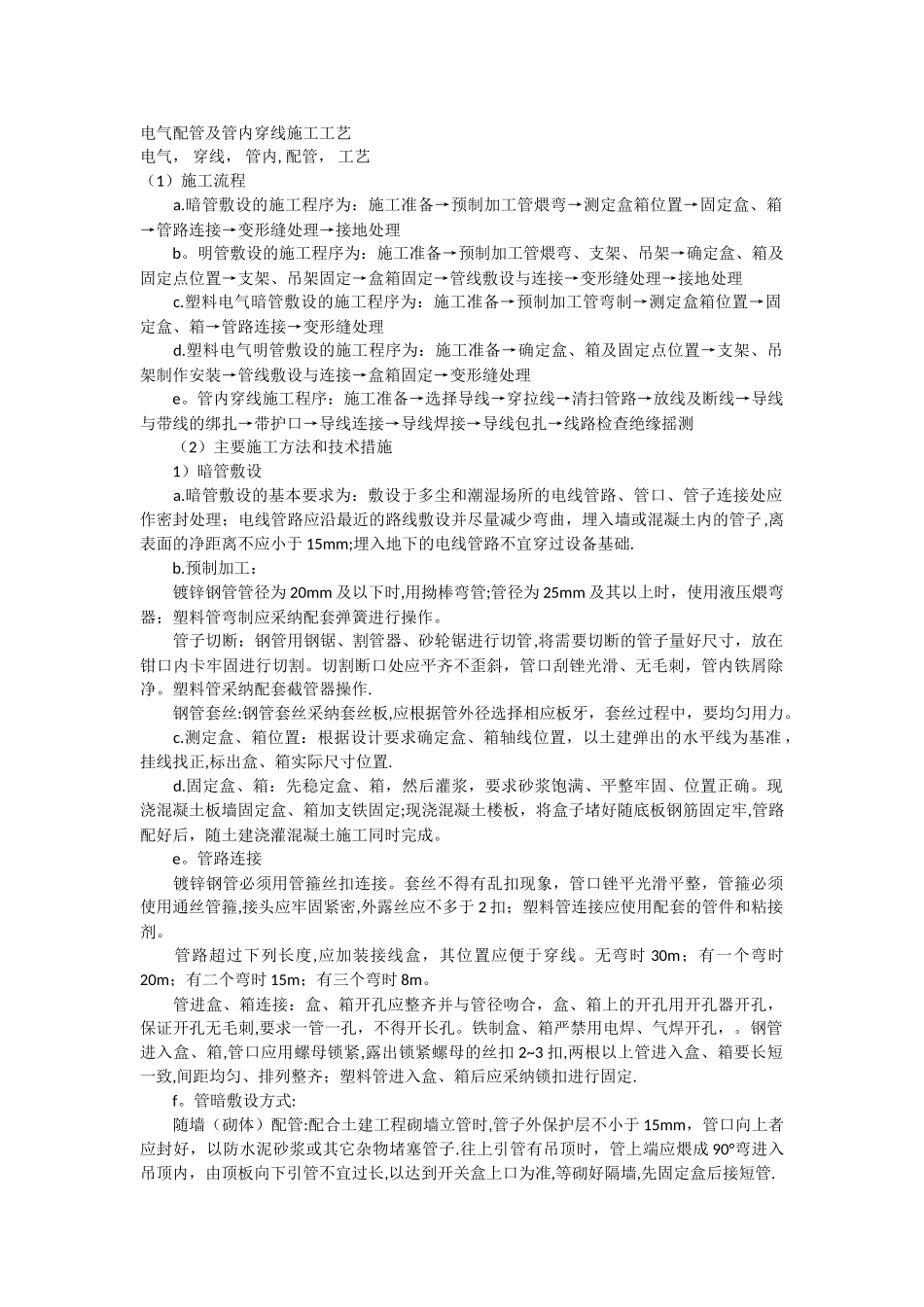

电气配管及管内配线施工工艺文档

电气配管及管内穿线施工工艺电气， 穿线， 管内, 配管， 工艺（1）施工流程 a.暗管敷设的施工程序为：施工准备→预制加工管煨弯→测定盒箱位置→固定盒、箱→管路连接→变形缝处理→接地处理 b。明管敷设的施工程序为：施工准备→预制加工管煨弯、支架、吊架→确定盒、箱及固定点位置→支架、吊架固定→盒箱固定→管线敷设与连接→变形缝处理→接地处理 c.塑料电气暗管敷设的施工程序为：施工准备→预制加工管弯制→测定盒箱位置→固定盒、箱→管路连接→变形缝处理 d.塑料电气明管敷设的施工程序为：施工准备→确定盒、箱及固定点位置→支架、吊架制作安装→管线敷设与连接→盒箱固定→变形缝处理 e。管内穿线施工程序：施工准备→选择导线→穿拉线→清扫管路→放线及断线→导线与带线的绑扎→带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测 （2）主要施工方法和技术措施 1）暗管敷设 a.暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子 ,离表面的净距离不应小于 15mm;埋入地下的电线管路不宜穿过设备基础. b.预制加工： 镀锌钢管管径为 20mm 及以下时,用拗棒弯管;管径为 25mm 及其以上时，使用液压煨弯器；塑料管弯制应采纳配套弹簧进行操作。 管子切断：钢管用钢锯、割管器、砂轮锯进行切管,将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。塑料管采纳配套截管器操作. 钢管套丝:钢管套丝采纳套丝板,应根据管外径选择相应板牙，套丝过程中，要均匀用力。 c.测定盒、箱位置：根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准 ，挂线找正,标出盒、箱实际尺寸位置. d.固定盒、箱：先稳定盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。现浇混凝土板墙固定盒、箱加支铁固定;现浇混凝土楼板，将盒子堵好随底板钢筋固定牢,管路配好后，随土建浇灌混凝土施工同时完成。 e。管路连接 镀锌钢管必须用管箍丝扣连接。套丝不得有乱扣现象，管口锉平光滑平整，管箍必须使用通丝管箍,接头应牢固紧密,外露丝应不多于 2 扣；塑料管连接应使用配套的管件和粘接剂。 管路超过下列长度,应加装接线盒，其位置应便于穿线。无弯时 30m；有一个弯时20m；有二个弯时 15m；有三个弯时 8m。 管进盒、箱连接：盒、箱开孔应整齐并...
