电烙铁的焊接知识培训VIP专享

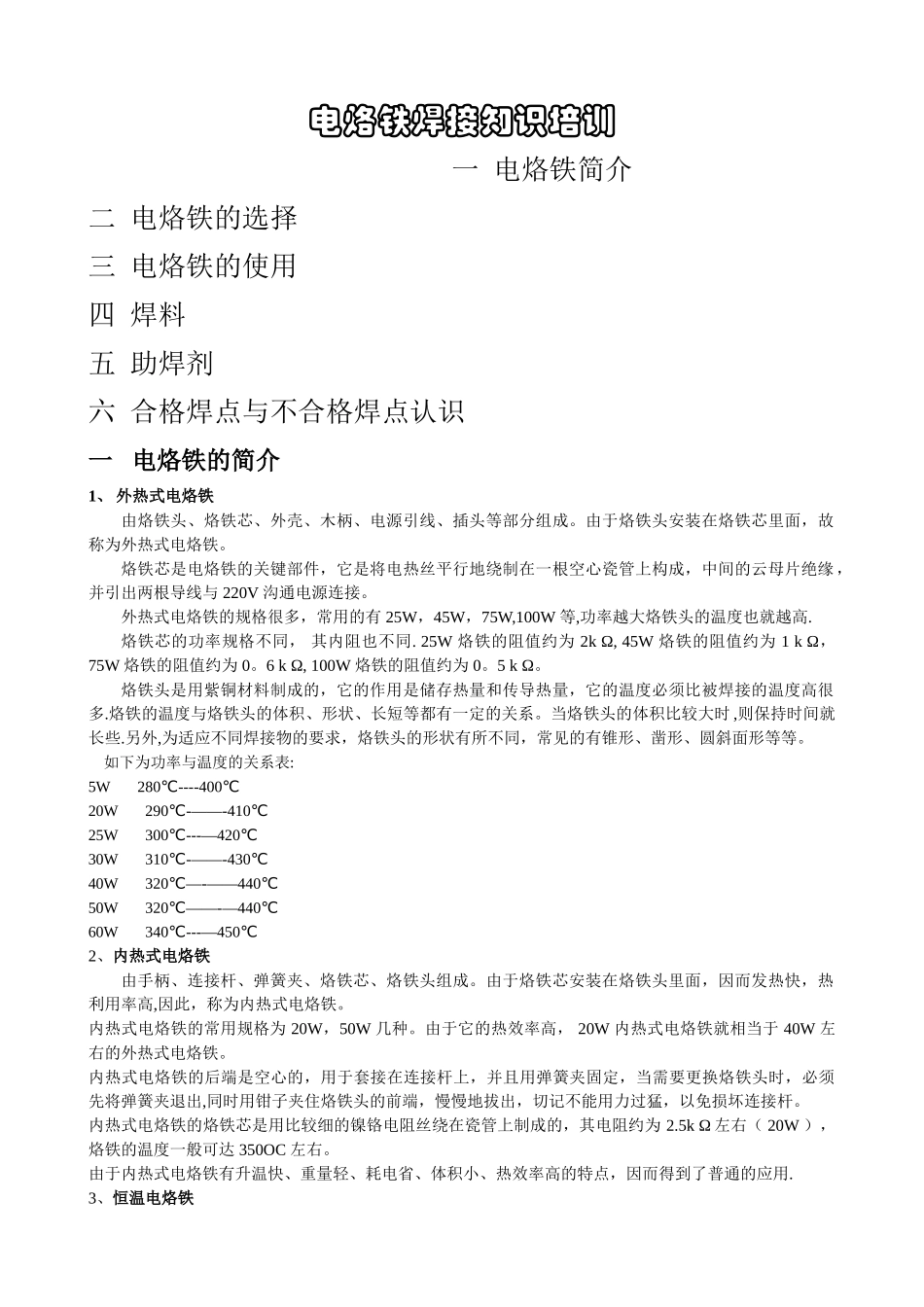

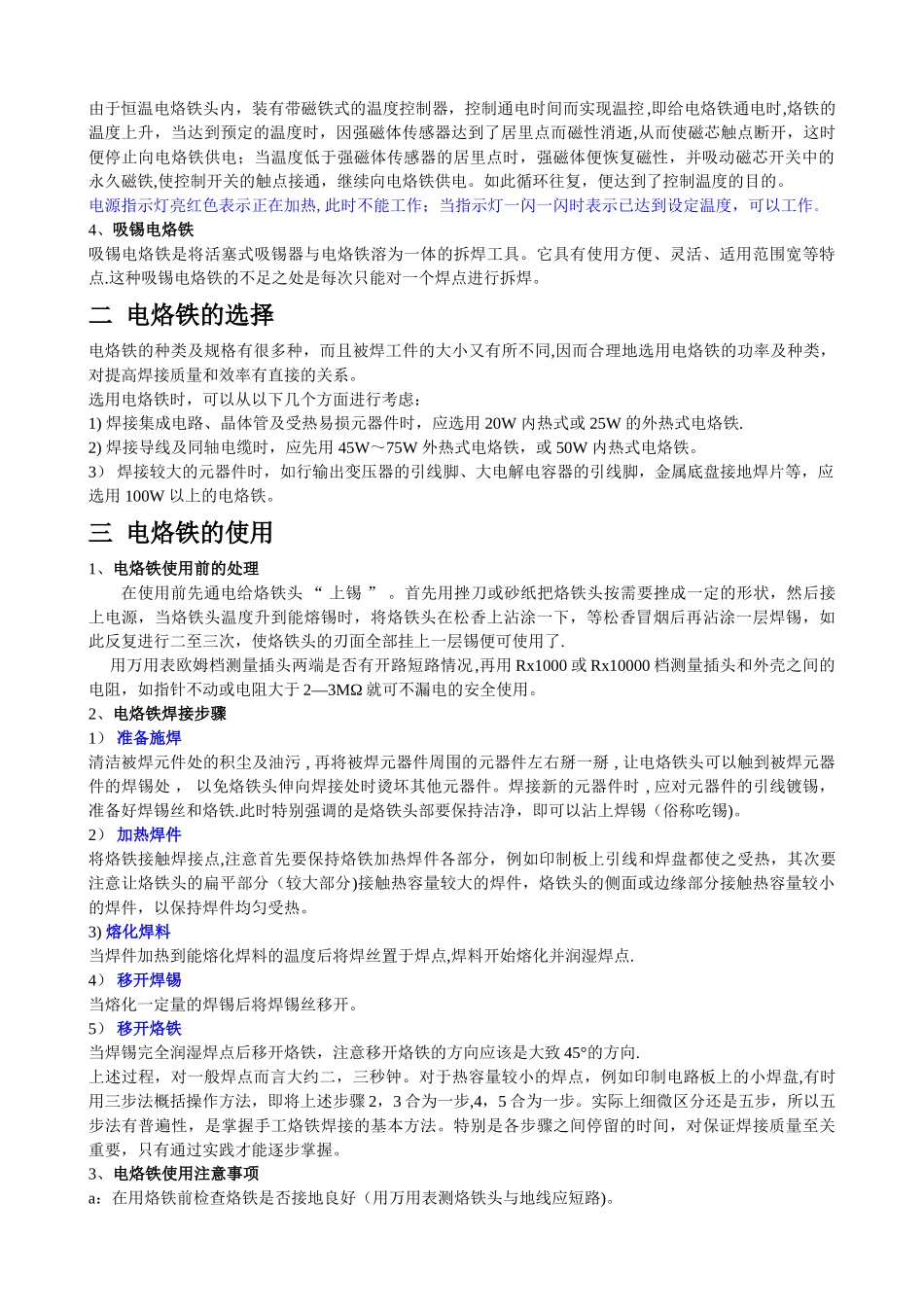

电烙铁焊接知识培训 一 电烙铁简介二 电烙铁的选择三 电烙铁的使用四 焊料五 助焊剂六 合格焊点与不合格焊点认识一 电烙铁的简介1、 外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与 220V 沟通电源连接。外热式电烙铁的规格很多，常用的有 25W，45W，75W,100W 等,功率越大烙铁头的温度也就越高.烙铁芯的功率规格不同， 其内阻也不同. 25W 烙铁的阻值约为 2k Ω, 45W 烙铁的阻值约为 1 k Ω， 75W 烙铁的阻值约为 0。6 k Ω, 100W 烙铁的阻值约为 0。5 k Ω。烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多.烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。当烙铁头的体积比较大时 ,则保持时间就长些.另外,为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。 如下为功率与温度的关系表:5W 280℃----400℃20W 290℃-——-410℃25W 300℃---—420℃30W 310℃-——-430℃ 40W 320℃—-——440℃50W 320℃——-—440℃60W 340℃---—450℃2、内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高,因此，称为内热式电烙铁。内热式电烙铁的常用规格为 20W，50W 几种。由于它的热效率高， 20W 内热式电烙铁就相当于 40W 左右的外热式电烙铁。内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出,同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。内热式电烙铁的烙铁芯是用比较细的镍铬电阻丝绕在瓷管上制成的，其电阻约为 2.5k Ω 左右（ 20W ），烙铁的温度一般可达 350OC 左右。由于内热式电烙铁有升温快、重量轻、耗电省、体积小、热效率高的特点，因而得到了普通的应用.3、恒温电烙铁由于恒温电烙铁头内，装有带磁铁式的温度控制器，控制通电时间而实现温控 ,即给电烙铁通电时,烙铁的温度上升，当达到预定的温度时，因强磁体传感器达到了居里点而磁性消逝,从而使磁芯触点断开，这时便停止向电烙铁供电；当温度低于强磁体传感器的居里点时，强磁体便恢复磁性，并吸...
