电热水壶成品装配流程图

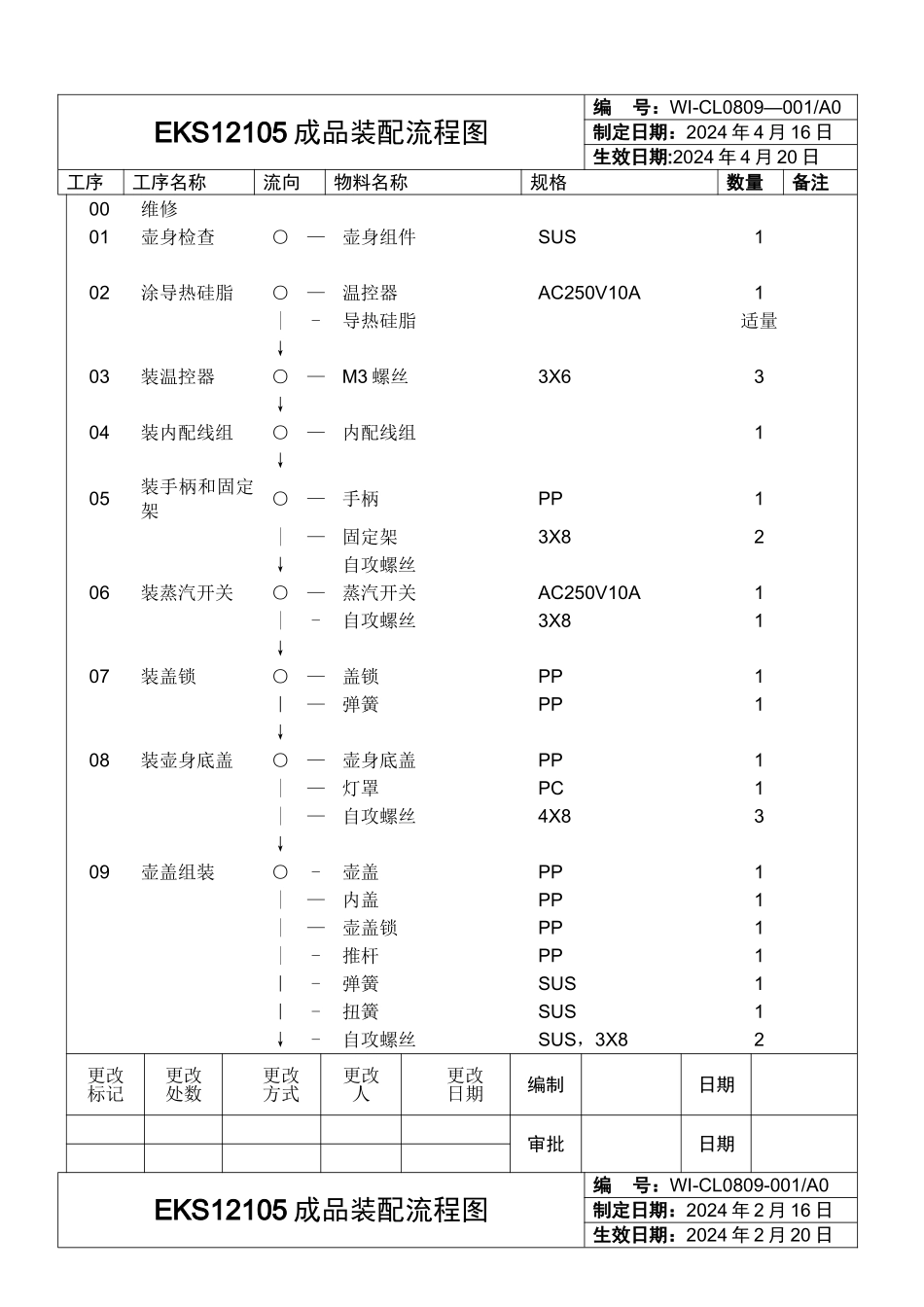

电热水壶成品装配流程图_第1页
1/2
电热水壶成品装配流程图_第2页
2/2
EKS12105 成品装配流程图编 号:WI-CL0809—001/A0制定日期:2024 年 4 月 16 日生效日期:2024 年 4 月 20 日工序工序名称流向物料名称规格数量备注00维修01壶身检查○—壶身组件SUS102涂导热硅脂○—温控器AC250V10A1|-导热硅脂适量↓03装温控器○—M3 螺丝3X63↓04装内配线组○—内配线组1↓05装手柄和固定架○—手柄PP1|—固定架3X82↓自攻螺丝06装蒸汽开关○—蒸汽开关AC250V10A1|-自攻螺丝3X81↓07装盖锁○—盖锁PP1|—弹簧PP1↓08装壶身底盖○—壶身底盖PP1|—灯罩PC1|—自攻螺丝4X83↓09壶盖组装○-壶盖PP1|—内盖PP1|—壶盖锁PP1|-推杆PP1|-弹簧SUS1|-扭簧SUS1↓-自攻螺丝SUS,3X82更改标记更改处数更改方式更改人更改日期编制日期审批日期EKS12105 成品装配流程图编 号:WI-CL0809-001/A0制定日期:2024 年 2 月 16 日生效日期:2024 年 2 月 20 日工序工序名称流向物料名称规格数量备注10装手柄盖○-手柄盖PP1|-开关按钮PP1|—开盖按钮PP1|—自攻螺丝3X81↓11装电源底座○—底座上盖PP1|—底座下盖PP1|—联接器AC250V101|—电源线0.75m, 3C1↓—自攻螺丝3X8412煲水测试○↓13吹水○↓14安全测试○↓15清洁○↓16终检○—铭牌2↓17包装○—彩盒1|-大箱按客户要求(如 1/6,1/8 或 1/12)|-PE 袋(大)1|-PE 袋(小)1|—说明书1▽入仓更改标记更改处数更改方式更改人更改日期编制日期审批日期
