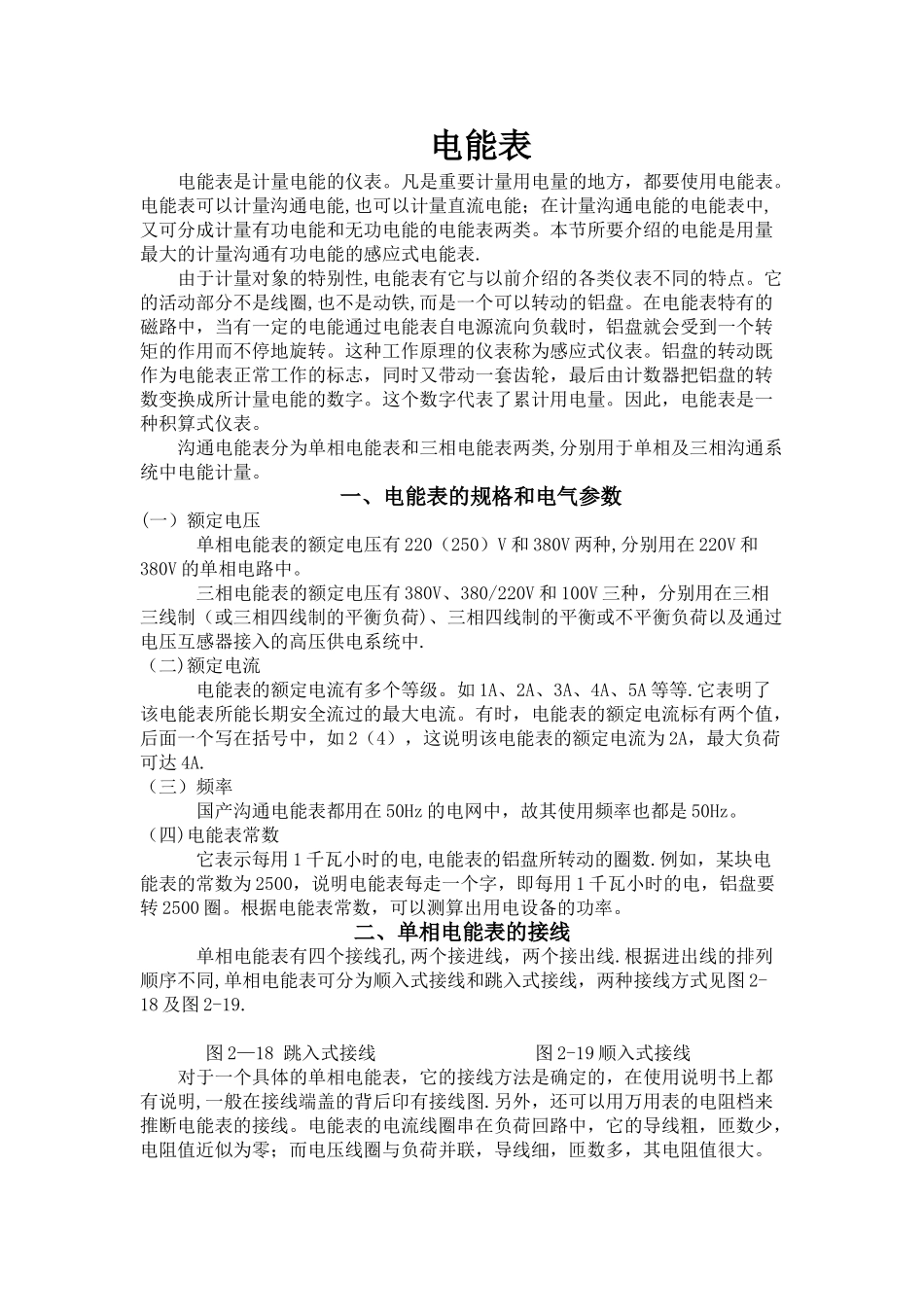

电能表安装要求_第1页
1/6

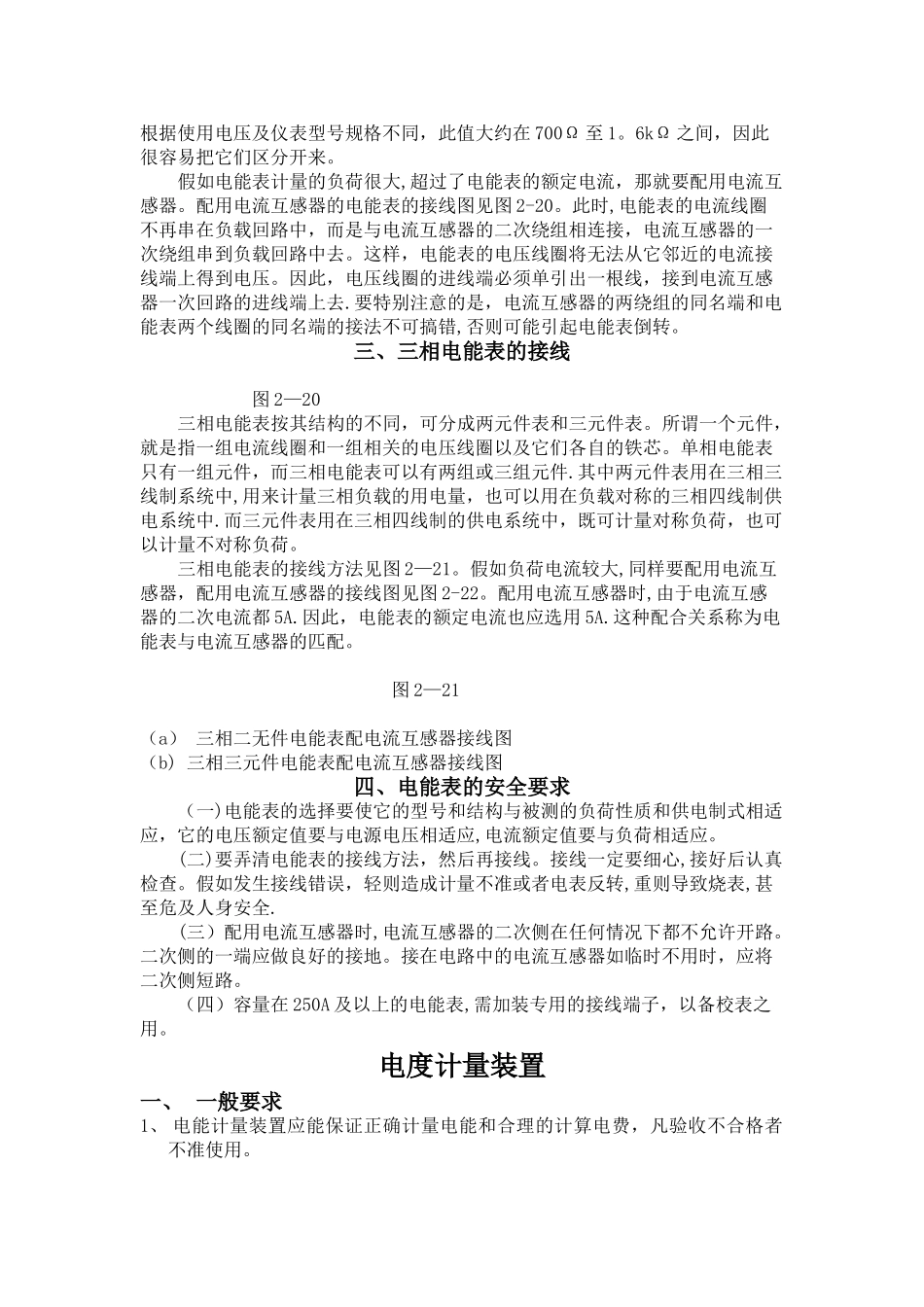

电能表安装要求_第2页
2/6

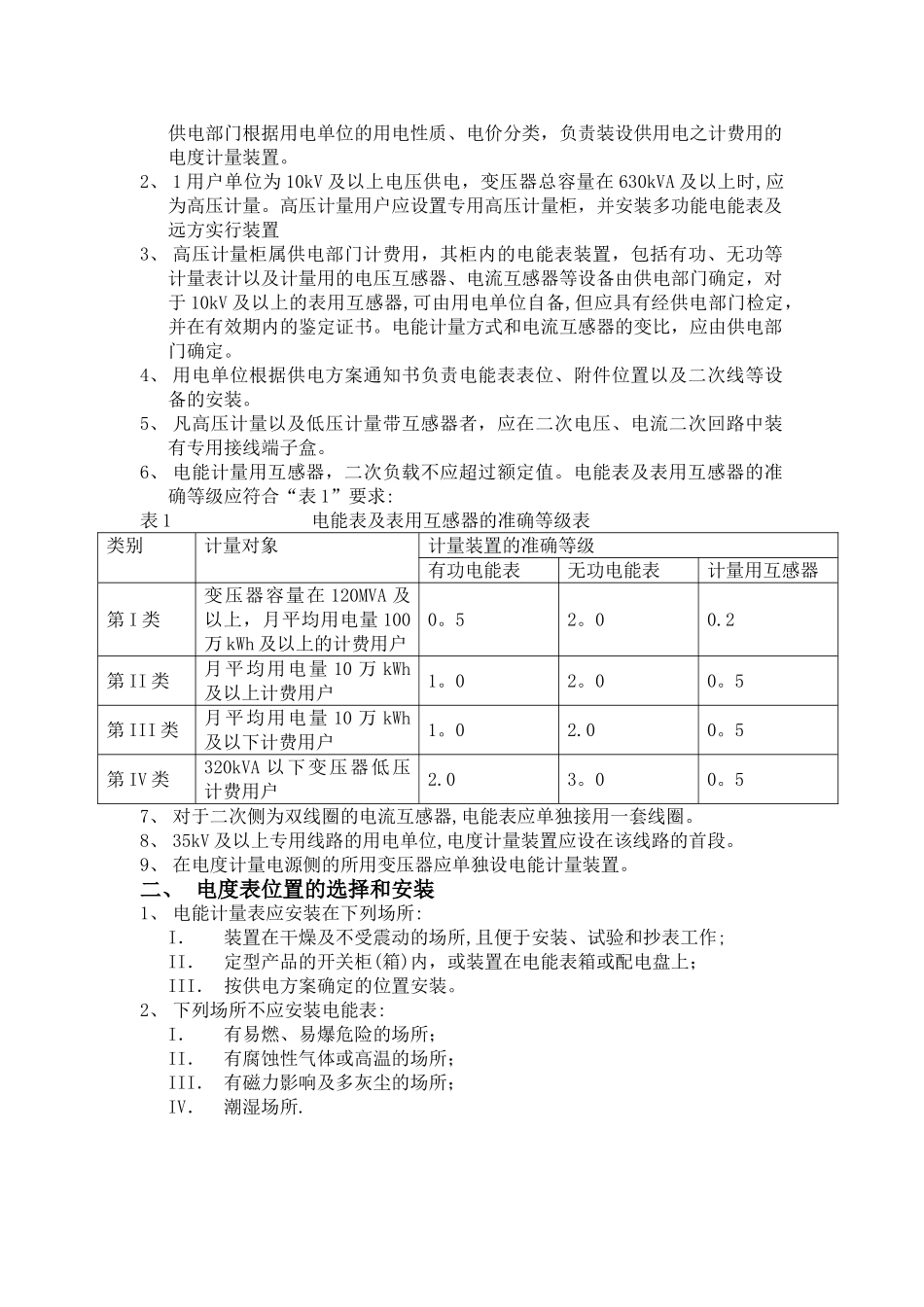

电能表安装要求_第3页
3/6
电能表电能表是计量电能的仪表。凡是重要计量用电量的地方,都要使用电能表。电能表可以计量沟通电能,也可以计量直流电能;在计量沟通电能的电能表中,又可分成计量有功电能和无功电能的电能表两类。本节所要介绍的电能是用量最大的计量沟通有功电能的感应式电能表.由于计量对象的特别性,电能表有它与以前介绍的各类仪表不同的特点。它的活动部分不是线圈,也不是动铁,而是一个可以转动的铝盘。在电能表特有的磁路中,当有一定的电能通过电能表自电源流向负载时,铝盘就会受到一个转矩的作用而不停地旋转。这种工作原理的仪表称为感应式仪表。铝盘的转动既作为电能表正常工作的标志,同时又带动一套齿轮,最后由计数器把铝盘的转数变换成所计量电能的数字。这个数字代表了累计用电量。因此,电能表是一种积算式仪表。沟通电能表分为单相电能表和三相电能表两类,分别用于单相及三相沟通系统中电能计量。一、电能表的规格和电气参数(一)额定电压 单相电能表的额定电压有 220(250)V 和 380V 两种,分别用在 220V 和380V 的单相电路中。 三相电能表的额定电压有 380V、380/220V 和 100V 三种,分别用在三相三线制(或三相四线制的平衡负荷)、三相四线制的平衡或不平衡负荷以及通过电压互感器接入的高压供电系统中.(二)额定电流 电能表的额定电流有多个等级。如 1A、2A、3A、4A、5A 等等.它表明了该电能表所能长期安全流过的最大电流。有时,电能表的额定电流标有两个值,后面一个写在括号中,如 2(4),这说明该电能表的额定电流为 2A,最大负荷可达 4A.(三)频率 国产沟通电能表都用在 50Hz 的电网中,故其使用频率也都是 50Hz。(四)电能表常数 它表示每用 1 千瓦小时的电,电能表的铝盘所转动的圈数.例如,某块电能表的常数为 2500,说明电能表每走一个字,即每用 1 千瓦小时的电,铝盘要转 2500 圈。根据电能表常数,可以测算出用电设备的功率。二、单相电能表的接线 单相电能表有四个接线孔,两个接进线,两个接出线.根据进出线的排列顺序不同,单相电能表可分为顺入式接线和跳入式接线,两种接线方式见图 2-18 及图 2-19. 图 2—18 跳入式接线 图 2-19 顺入式接线对于一个具体的单相电能表,它的接线方法是确定的,在使用说明书上都有说明,一般在接线端盖的背后印有接线图.另外,还可以用万用表的电阻档来推断电能表的接线。电能表的电流线圈串在负荷回路中,它的导线粗,匝数少,电阻值近似为零;而电...
