电能质量-公用电网谐波

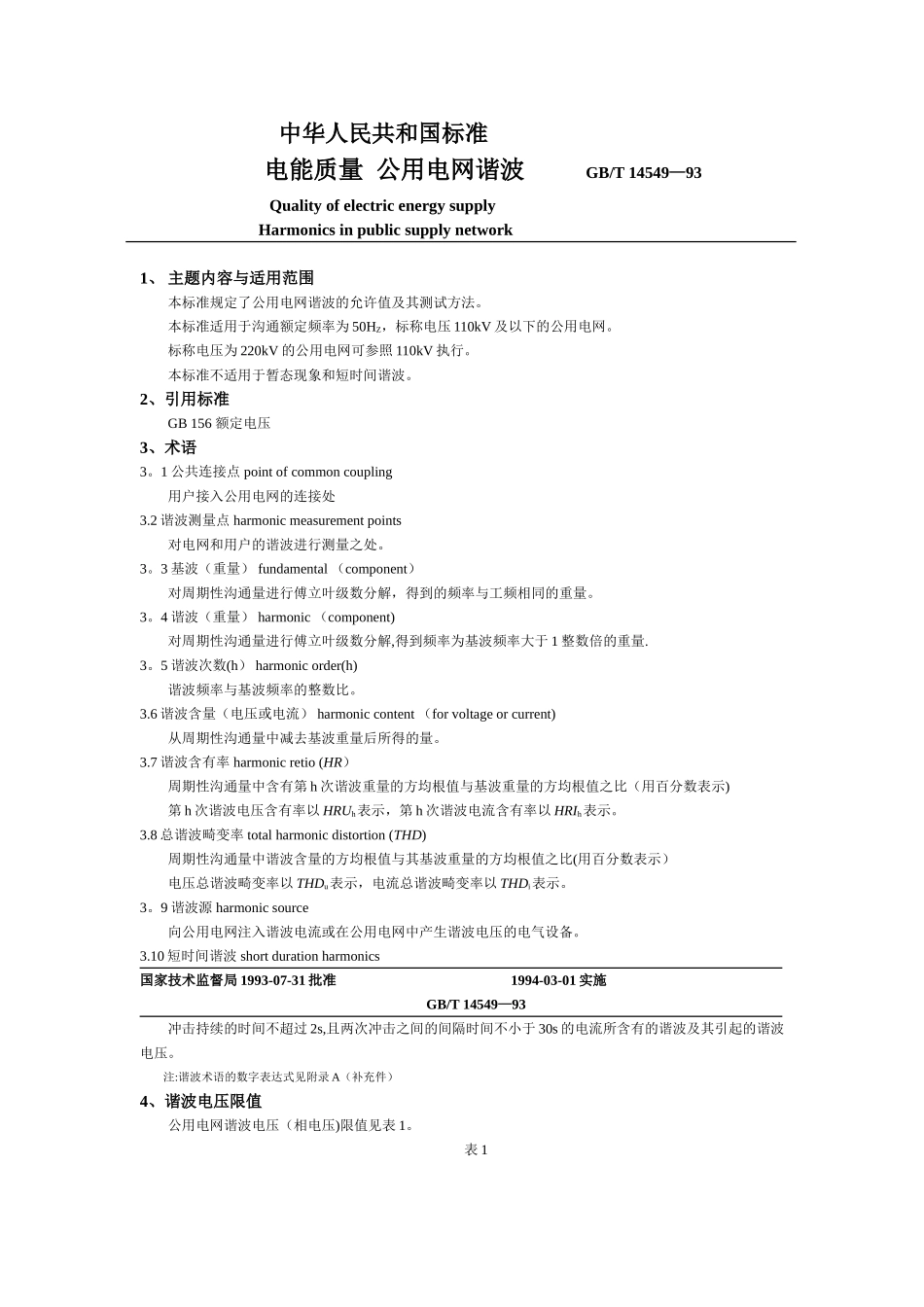

电能质量-公用电网谐波_第1页
1/5

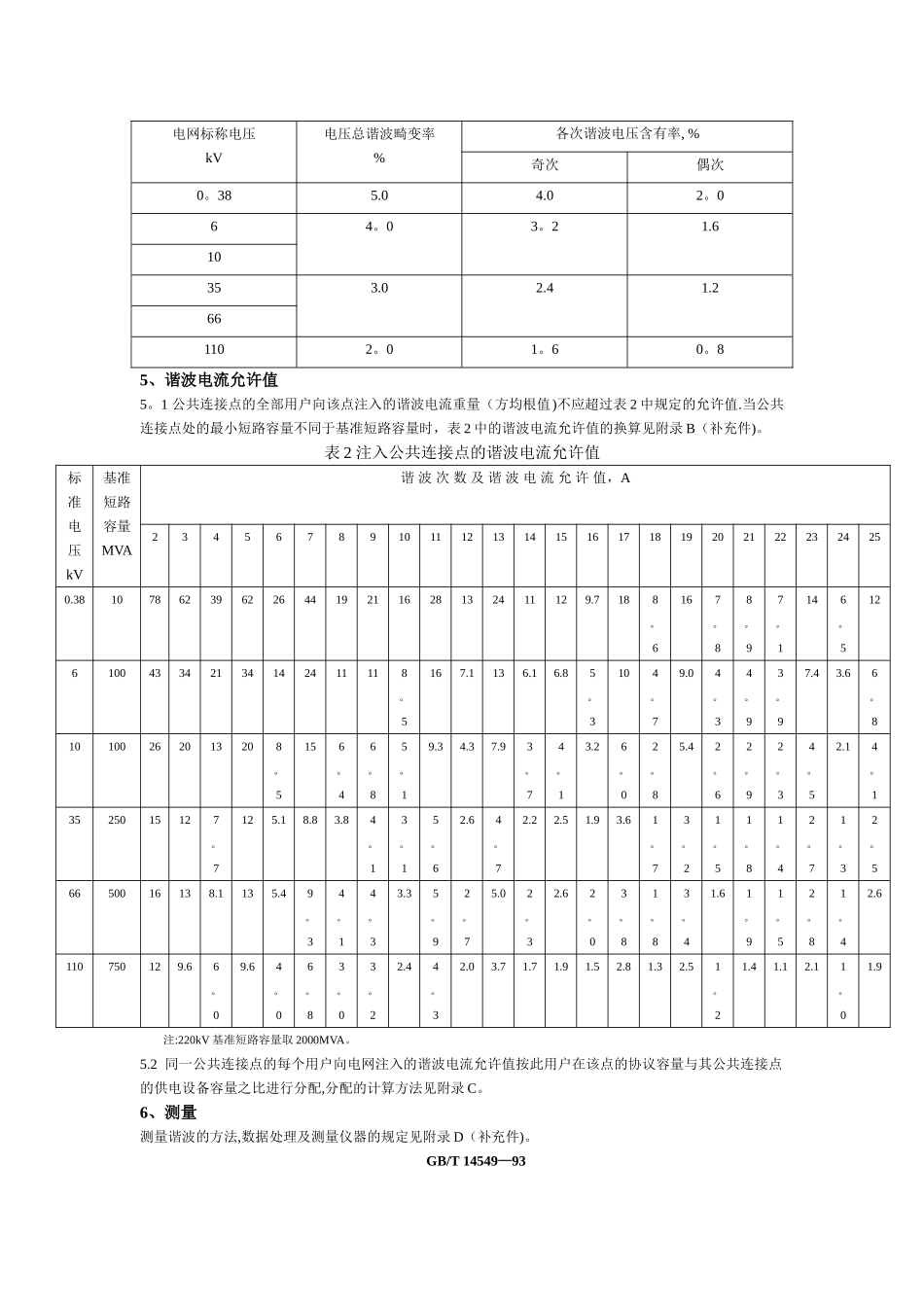

电能质量-公用电网谐波_第2页
2/5

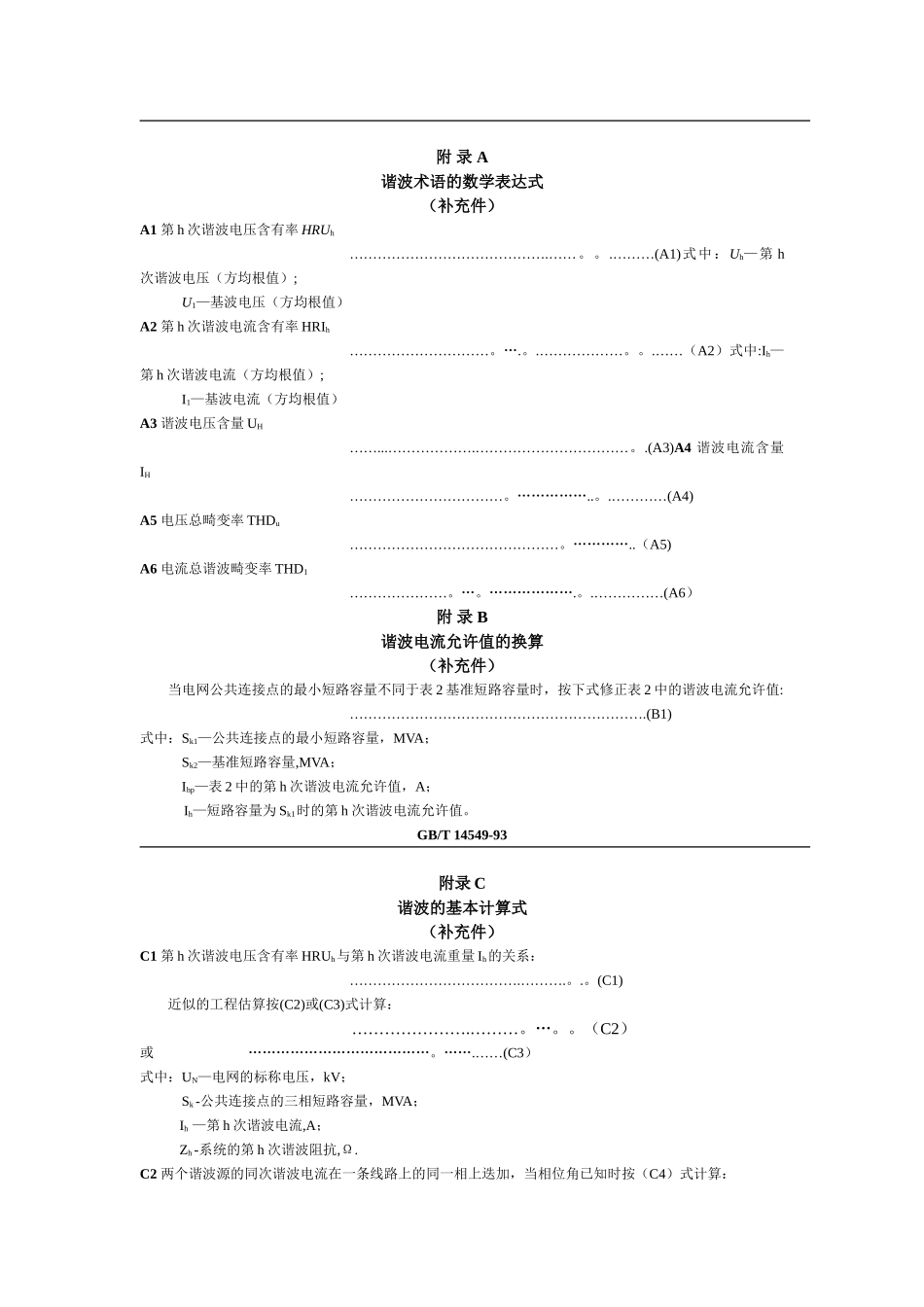

电能质量-公用电网谐波_第3页
3/5
中华人民共和国标准电能质量 公用电网谐波 GB/T 14549—93Quality of electric energy supplyHarmonics in public supply network1、 主题内容与适用范围本标准规定了公用电网谐波的允许值及其测试方法。本标准适用于沟通额定频率为 50HZ,标称电压 110kV 及以下的公用电网。标称电压为 220kV 的公用电网可参照 110kV 执行。本标准不适用于暂态现象和短时间谐波。2、引用标准GB 156 额定电压3、术语3。1 公共连接点 point of common coupling用户接入公用电网的连接处3.2 谐波测量点 harmonic measurement points对电网和用户的谐波进行测量之处。3。3 基波(重量) fundamental (component)对周期性沟通量进行傅立叶级数分解,得到的频率与工频相同的重量。3。4 谐波(重量) harmonic (component)对周期性沟通量进行傅立叶级数分解,得到频率为基波频率大于 1 整数倍的重量.3。5 谐波次数(h) harmonic order(h)谐波频率与基波频率的整数比。3.6 谐波含量(电压或电流) harmonic content (for voltage or current)从周期性沟通量中减去基波重量后所得的量。3.7 谐波含有率 harmonic retio (HR)周期性沟通量中含有第 h 次谐波重量的方均根值与基波重量的方均根值之比(用百分数表示)第 h 次谐波电压含有率以 HRUh表示,第 h 次谐波电流含有率以 HRIh表示。3.8 总谐波畸变率 total harmonic distortion (THD)周期性沟通量中谐波含量的方均根值与其基波重量的方均根值之比(用百分数表示)电压总谐波畸变率以 THDu表示,电流总谐波畸变率以 THDi表示。3。9 谐波源 harmonic source向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备。3.10 短时间谐波 short duration harmonics国家技术监督局 1993-07-31 批准 1994-03-01 实施GB/T 14549—93冲击持续的时间不超过 2s,且两次冲击之间的间隔时间不小于 30s 的电流所含有的谐波及其引起的谐波电压。注:谐波术语的数字表达式见附录 A(补充件)4、谐波电压限值公用电网谐波电压(相电压)限值见表 1。表 1电网标称电压kV电压总谐波畸变率%各次谐波电压含有率, %奇次偶次0。385.04.02。064。03。21.610353.02.41.2661102。01。60。85、谐波电流允许值5。1 公共连接点的全部用户向该点注入的谐波电流重量(方均根值)不应超过表 2 中规定的允许值.当公共连接点处的最小短路容量不同于基准短路容量...
