电表箱技术规范

电表箱技术规范_第1页
1/2
电表箱技术规范_第2页
2/2

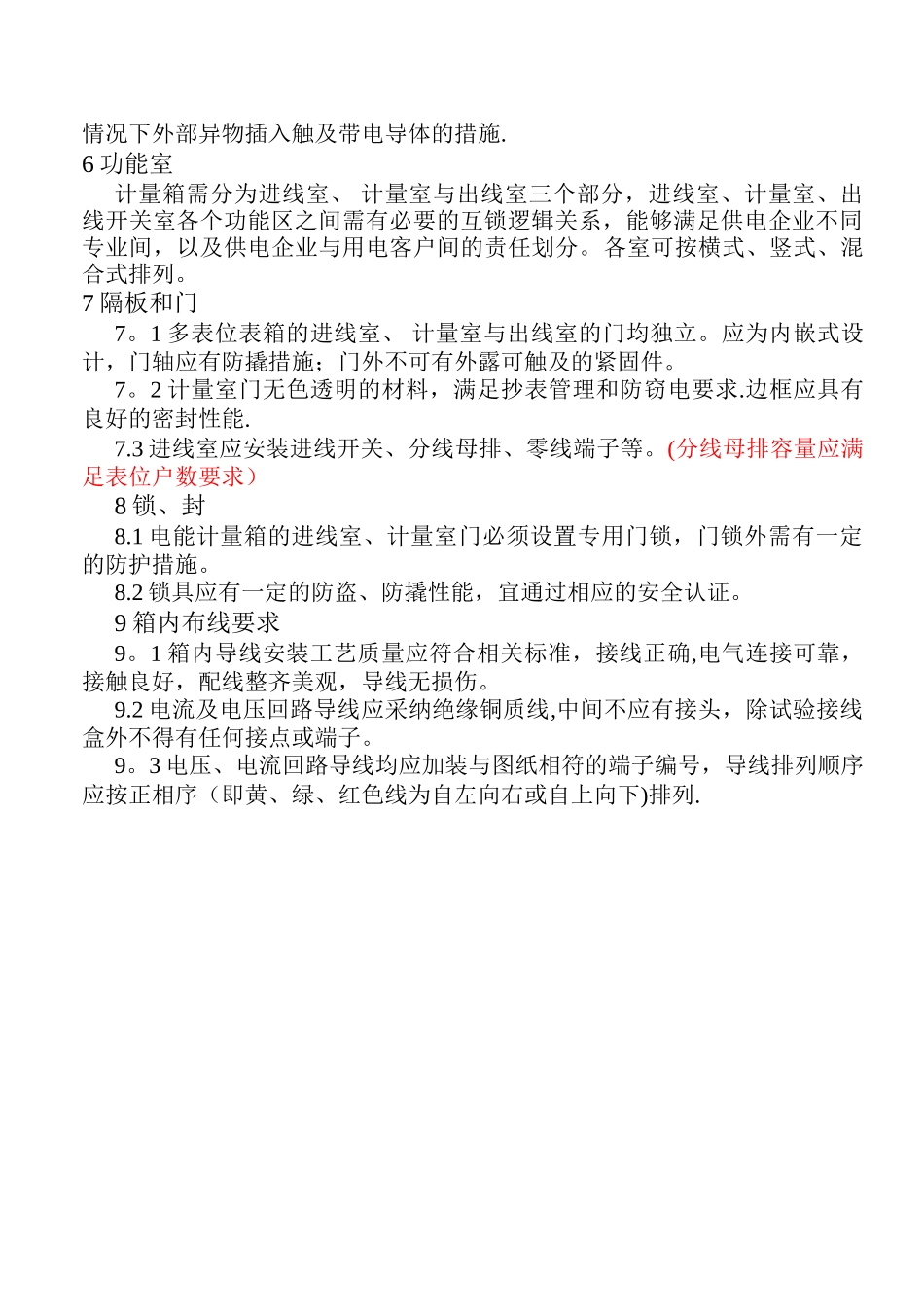

计量表箱技术法律规范1 法律规范性引用文件下列文件中的条款通过本法律规范的引用而成为本法律规范的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本法律规范。凡是不注日期的引用文件,其最新版本适用于本法律规范。GB 4208-93 外壳防护等级(IP 代码)GB 7251。1-97 低压成套开关设备和控制设备DL/T 448-2000 电能计量装置技术管理规程JB/T 16934-1997 电能计量柜DL/T 5137-2001 电测量及电能计量装置设计技术规程GB/T 17626.4-1998 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验外观检测:1 箱体标识1.1 计量箱应有设备铭牌、出厂编号、出厂日期。计量箱统一编号规则编号由订货方提供。2 箱体材质:配电箱箱体基座采纳冷轧钢板,铁皮厚度为 1.2mm,表面静电喷涂处理,颜色为驼色。3 电器元件计量箱应设置分级保护,满足选择性、灵敏性要求。塑壳断路器应符合GB/T 14048。2 标准要求;单相断路器应符合 GB 10963.1 标准要求。箱内电器元件应按国家有关规定通过强制认证(3C 认证)4 安装附件 4。1 多表位计量箱内各电能表中性线应分表安装,不得共用. 4。2 计量箱内应采纳绝缘阻燃的导线,色标应为:相线为黄绿红三色 ;零线为黑色;PE 线为黄绿双色线. 4.3 计量箱内亦采纳线槽布线,进出线独立分开,布线设计合理、工艺过关。 4。4 非金属箱内须预留 PE 端子,便于箱体与接地网可靠连接.5 外壳箱体必须为封闭结构,并有良好的通风散热结构设计,应实行防止非正常情况下外部异物插入触及带电导体的措施.6 功能室计量箱需分为进线室、 计量室与出线室三个部分,进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系,能够满足供电企业不同专业间,以及供电企业与用电客户间的责任划分。各室可按横式、竖式、混合式排列。7 隔板和门7。1 多表位表箱的进线室、 计量室与出线室的门均独立。应为内嵌式设计,门轴应有防撬措施;门外不可有外露可触及的紧固件。7。2 计量室门无色透明的材料,满足抄表管理和防窃电要求.边框应具有良好的密封性能.7.3 进线室应安装进线开关、分线母排、零线端子等。(分线母排容量应满足表位户数要求)8 锁、封8.1 电能计量箱的进线室、计量室门必须设置专用门锁,门锁外需有一定的防护措施。8.2 锁具应有一定的防盗、防撬性能,宜通过相应的安全认证。9 箱内布线要求9。1 箱内导线安装工艺质量应符合相关标准...
