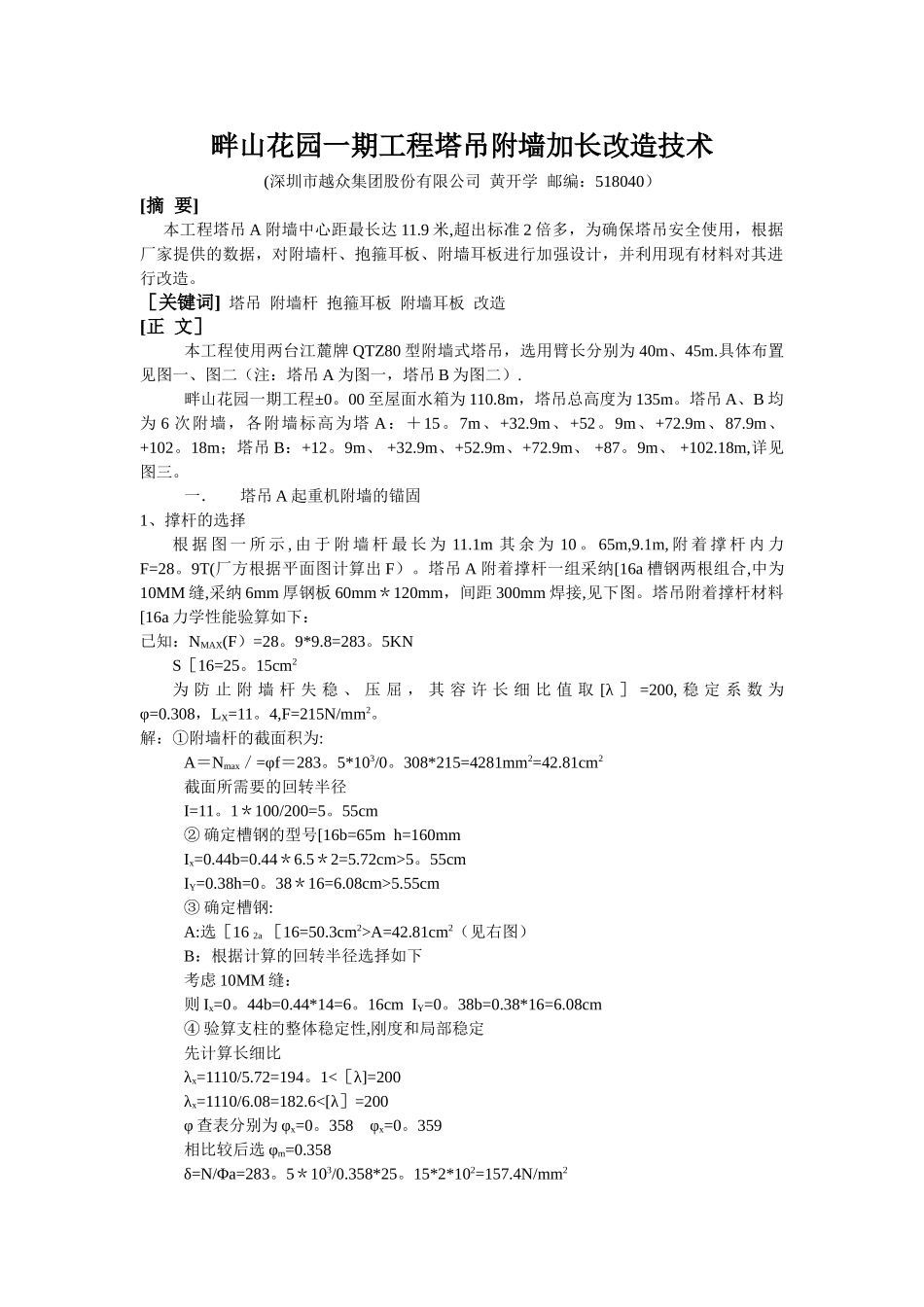

畔山花园一期工程塔吊附墙加长改造技术(深圳市越众集团股份有限公司 黄开学 邮编:518040)[摘 要] 本工程塔吊 A 附墙中心距最长达 11.9 米,超出标准 2 倍多,为确保塔吊安全使用,根据厂家提供的数据,对附墙杆、抱箍耳板、附墙耳板进行加强设计,并利用现有材料对其进行改造。[关键词] 塔吊 附墙杆 抱箍耳板 附墙耳板 改造[正 文]本工程使用两台江麓牌 QTZ80 型附墙式塔吊,选用臂长分别为 40m、45m.具体布置见图一、图二(注:塔吊 A 为图一,塔吊 B 为图二).畔山花园一期工程±0。00 至屋面水箱为 110.8m,塔吊总高度为 135m。塔吊 A、B 均为 6 次附墙,各附墙标高为塔 A:+15。7m、+32.9m、+52。9m、+72.9m、87.9m、+102。18m;塔吊 B:+12。9m、 +32.9m、+52.9m、+72.9m、 +87。9m、 +102.18m,详见图三。一.塔吊 A 起重机附墙的锚固1、撑杆的选择根 据 图 一 所 示 , 由 于 附 墙 杆 最 长 为 11.1m 其 余 为 10 。 65m,9.1m, 附 着 撑 杆 内 力F=28。9T(厂方根据平面图计算出 F)。塔吊 A 附着撑杆一组采纳[16a 槽钢两根组合,中为10MM 缝,采纳 6mm 厚钢板 60mm*120mm,间距 300mm 焊接,见下图。塔吊附着撑杆材料[16a 力学性能验算如下:已知:NMAX(F)=28。9*9.8=283。5KNS[16=25。15cm2为 防 止 附 墙 杆 失 稳 、 压 屈 , 其 容 许 长 细 比 值 取 [λ ] =200, 稳 定 系 数 为φ=0.308,LX=11。4,F=215N/mm2。解:①附墙杆的截面积为:A=Nmax/=φf=283。5*103/0。308*215=4281mm2=42.81cm2截面所需要的回转半径I=11。1*100/200=5。55cm② 确定槽钢的型号[16b=65m h=160mmIx=0.44b=0.44*6.5*2=5.72cm>5。55cmIY=0.38h=0。38*16=6.08cm>5.55cm③ 确定槽钢:A:选[16 2a [16=50.3cm2>A=42.81cm2(见右图)B:根据计算的回转半径选择如下考虑 10MM 缝:则 Ix=0。44b=0.44*14=6。16cm IY=0。38b=0.38*16=6.08cm ④ 验算支柱的整体稳定性,刚度和局部稳定先计算长细比λx=1110/5.72=194。1<[λ]=200λx=1110/6.08=182.6<[λ]=200φ 查表分别为 φx=0。358 φx=0。359相比较后选 φm=0.358δ=N/Φa=283。5*103/0.358*25。15*2*102=157.4N/mm2则 δ= 157。4N/mm2<215N/mm截面符合对附墙杆的整体稳定性和容许长细比,故采纳热轧普通槽钢[16 两根组合。2、耳板的选择根据厂方提供的数据,标准附着架耳板...
