转筒干燥器的总体与结构设计 (2)

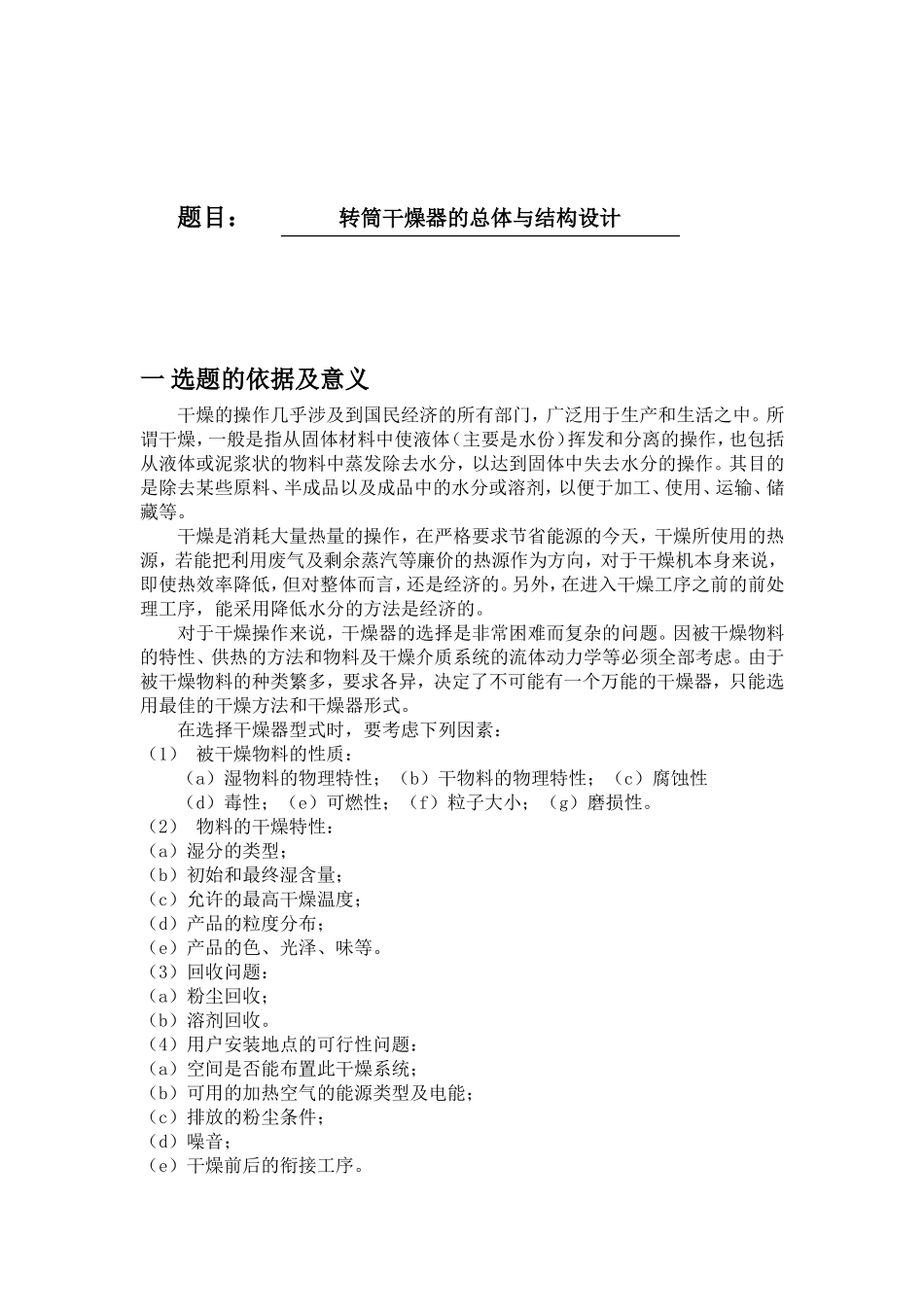

转筒干燥器的总体与结构设计 (2)_第1页
1/6
转筒干燥器的总体与结构设计 (2)_第2页
2/6
转筒干燥器的总体与结构设计 (2)_第3页
3/6
题目: 转筒干燥器的总体与结构设计 一 选题的依据及意义干燥的操作几乎涉及到国民经济的所有部门,广泛用于生产和生活之中。所谓干燥,一般是指从固体材料中使液体(主要是水份)挥发和分离的操作,也包括从液体或泥浆状的物料中蒸发除去水分,以达到固体中失去水分的操作。其目的是除去某些原料、半成品以及成品中的水分或溶剂,以便于加工、使用、运输、储藏等。干燥是消耗大量热量的操作,在严格要求节省能源的今天,干燥所使用的热源,若能把利用废气及剩余蒸汽等廉价的热源作为方向,对于干燥机本身来说,即使热效率降低,但对整体而言,还是经济的。另外,在进入干燥工序之前的前处理工序,能采用降低水分的方法是经济的。对于干燥操作来说,干燥器的选择是非常困难而复杂的问题。因被干燥物料的特性、供热的方法和物料及干燥介质系统的流体动力学等必须全部考虑。由于被干燥物料的种类繁多,要求各异,决定了不可能有一个万能的干燥器,只能选用最佳的干燥方法和干燥器形式。在选择干燥器型式时,要考虑下列因素:(1) 被干燥物料的性质: (a)湿物料的物理特性;(b)干物料的物理特性;(c)腐蚀性(d)毒性;(e)可燃性;(f)粒子大小;(g)磨损性。(2) 物料的干燥特性:(a)湿分的类型;(b)初始和最终湿含量;(c)允许的最高干燥温度;(d)产品的粒度分布;(e)产品的色、光泽、味等。(3)回收问题:(a)粉尘回收;(b)溶剂回收。(4)用户安装地点的可行性问题:(a)空间是否能布置此干燥系统;(b)可用的加热空气的能源类型及电能;(c)排放的粉尘条件;(d)噪音;(e)干燥前后的衔接工序。转筒干燥器的主体是略带倾斜并能回转的圆筒体。湿物料从左端上部加入,经过圆筒内部时,与通过筒内的热风或加热壁面进行有效的接触而被干燥,干燥后的产品从右端下部收集。在干燥过程中,物料借助于圆筒的缓慢转动,在重力的作用下从较高的一端向较低的一端移动。筒体内壁上装有顺向抄板(或类似的装置),它不断地把物料抛起又洒下,使物料的热接触面表面增加,以提高干燥速率并促使物料向前移动。干燥过程中所用的热载体一般为空气、烟道气或水蒸气等。如果热载体(如热空气、烟道气)直接与物料接触,则经过干燥后,通常用旋风除尘器将气体中所夹带的细粒物料捕集下来,非空气则经旋风除尘器后放空。转筒干燥器是最古老的干燥设备之一,但由于经济实用工作量大、效率较高,目前仍被广泛使用于冶金、建材、化工等...
